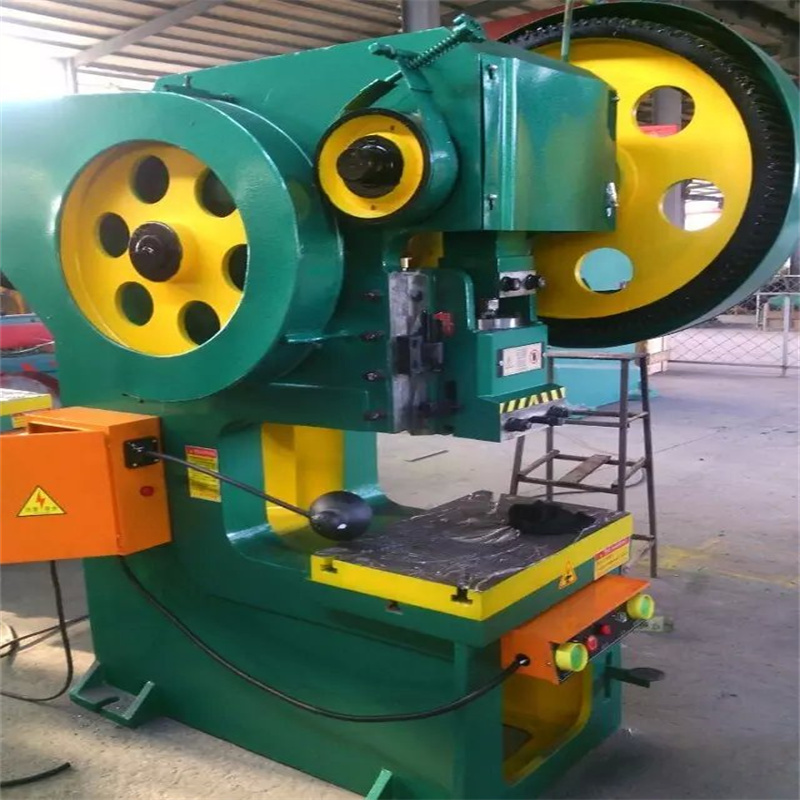

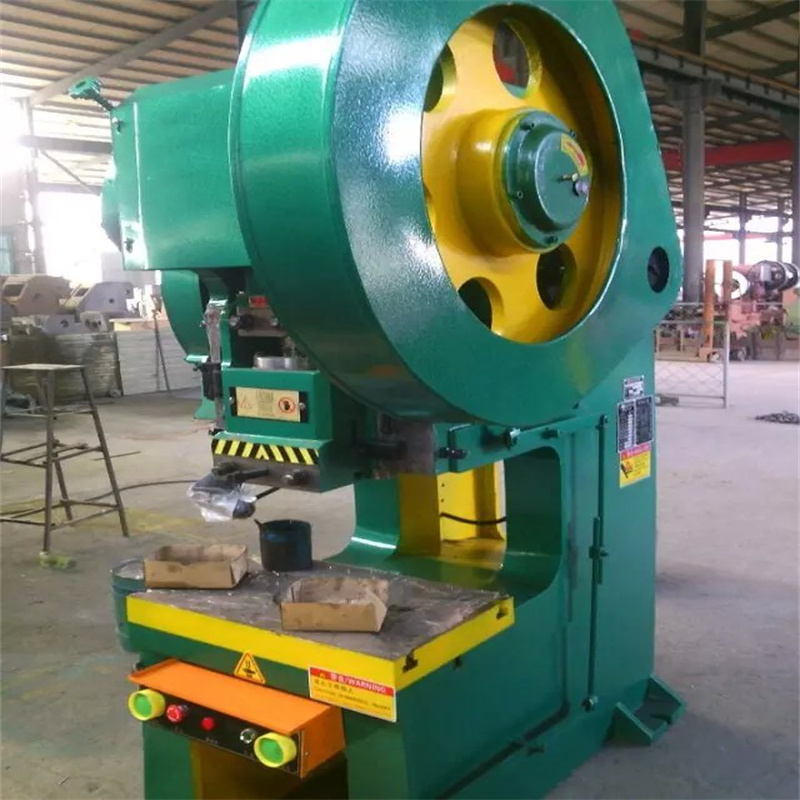

10ton C 유형 구조 펀칭기 작은 수력 압박

전체 구조 및 특성의 기계:

1. J23 시리즈 고정밀 프레스 펀칭기는 RAYMAX에서 개발한 차세대 판 공정 중 하나입니다. 펀칭기는 절단, 펀칭, 블랭킹, 굽힘 및 가벼운 스트레칭 작업용입니다.

2. C 형 강철 용접 프레임, 고강성 및 적은 변형 진동을 제거하여 ide 수명 및 기계 개선을 위해 컴팩트하고 넓은 몸체 프레임.

3. 견고한 구조는 정확한 다이 짝짓기를 보장하고 슬라이드의 6면 긴 직사각형 가이드는 높은 이동 정밀도와 높은 정확도로 다이의 수명을 연장합니다.

4. 고도로 발전되고 견고하게지지되는 기어는 소음없이 오일 배스에서 작동하여 공간을 절약하고 샤프트 처짐을 줄이며,
기어 수명을 증가시킵니다.

5. 고정확도, 고능률, 간단하고 편리한 가동, 좋은 성과, 호의를 베푸는 가격 및 제일 서비스.

사이즈 정보

모델		단위	J23-16	J23-25	J23-40	J23-63	J23-80	J23-100	J23-160
노멀포스		KN	160	250	400	630	800	1000	1600
슬리퍼 스트로크		mm	70	90	100	120	120	130	160
슬리퍼 스트로크 시간		다음/분	120	100	55	50	50	45	50
최대 폐쇄 높이		mm	220	250	300	360	360	400	450
커넥팅 로드 조절기		mm	60	70	80	90	90	100	120
목구멍 깊이		mm	160	190	240	260	260	320	380
극 거리		mm	220	250	300	350	400	420	440
경사각		°	30	30	30	25	25	0	0
작업대 크기	LR	mm	450	560	700	710	710	900	1120
	FB	mm	300	360	460	480	480	600	710
슬리퍼 밑면 구멍	LR	mm	200	250	320	320	320	390	510
	FB	mm	180	210	270	280	280	340	370
다이 핸들 보어의 크기	지름	mm	40	40	50	50	50	50	80
	깊이	mm	60	60	70	80	80	85	80
치수	FB	mm	1140	1350	1500	1810	1800	2100	2175
	LR	mm	900	950	1180	1400	1480	1740	1288
	키	mm	1890	2200	2300	2750	2820	3240	3047
모터 파워		크	1.5	2.2	4	5.5	7.5	11	15
무게		킬로그램	850	1300	2700	3500	4500	5500	7800

자주하는 질문

Q : 정확한 견적을 얻는 방법은 무엇입니까?

A : 금속 두께 및 너비와 같은 재료의 세부 사항을 알려주십시오.

Q: 당신은 제조자 또는 무역 회사입니까?

A: 우리는 17년의 manufaturer 경험을 가진 100% 제조자입니다.

Q: 당신은 OEM 서비스를 할 수 있습니까?

A: 예, 할 수 있습니다. 당신의 디자인이 받아들여지고, 당신의 자신의 로고가 기계에 사용될 수 있습니다.

Q: 중국에서 귀하의 국가로 운송하는 데 드는 비용은 얼마입니까?

A: 우리는 바다 또는 비행기로 귀하의 항구 또는 문 주소로 기계를 보낼 수 있습니다. 우편 번호로 가장 가까운 항구 또는 주소를 알려주십시오. 우리는 안전한 편리하고 시간 배달을 보장하는 신뢰할 수있는 배송 에이전트가 있습니다.

Q: LC 지불을 수락합니까?

A: 그렇습니다, 일반적으로 우리의 지불은 30%+70%입니다, LC 지불은 또한 수락가능합니다

Q: 이 기계를 작동하는 방법?

A: 우리 공장의 비디오 라인 또는 우리는 당신에게 직접 영화를 보냅니다.

Q: 시운전 서비스는 어떻습니까?

A: 우리는 시운전 서비스를 제공할 수 있습니다. 구매자는 비행기 표를 감당할 필요가 있습니다.

Q: 교육 및 훈련을 제공합니까?

A: 공급업체 공장에서의 교육

세부

• 슬라이드 스트로크(mm): 130
• 기계 종류: 단 하나 란 수압기
• 복귀력(kN): 100kN
• 시스템: 서보
• 조건: 새로운
• 원산지: 안후이
• 연도: 2020
• 전압: 220V/380V
• 차원(L*W*H): 1880X1360X2850
• 무게(T): 1.8T
• 모델 번호: J-23 프레임 펀칭기
• 모터 전력(kw): 75kw
• 주요 판매 포인트: 높은 생산성
• 보증: 2년
• 해당 산업: 호텔, 의류 상점, 건축 자재 상점, 레스토랑, 가정 사용, 소매, 에너지 및 광업, 식품 및 음료 상점
• 쇼룸 위치: 터키
• 마케팅 유형: 일반 제품
• 기계 시험 보고서: 제공
• 영상출입검사 : 제공
• 핵심 부품 보증: 5년
• 핵심 부품: 모터
• 극 거리: 380mm
• 제품 이름: 파워 프레스 머신
• 최대 닫힘 높이: 380mm
• 작업대 거리: 510mm
• 스페이서의 두께: 100
• 응용 프로그램: 금속 장 각인
• 경사각: 20°
• 커넥팅 로드 조절기: 100mm
• 공칭 압력 스트로크: 9mm
• 모터 출력(kW): 7.5
• 판매 후 서비스 제공: 온라인 지원, 비디오 기술 지원, 무료 예비 부품, 현장 설치, 시운전 및 교육, 현장 유지 보수 및 수리 서비스
• 보증 후 서비스: 비디오 기술 지원, 온라인 지원, 예비 부품, 현장 유지 보수 및 수리 서비스
• 현지 서비스 위치: 우크라이나
• 인증: ISO9001/CE
