15t 40t 80t 100t 유압 프레스 브레이크 Cnc 벤딩 머신

프레스 브레이크/벤딩 머신

정밀 백 게이지, 서보 모터, 안전 보호, 빠른 클램프, 볼 나사 및 선형 가이드가 있는 유압 프레스 브레이크 CNC 벤딩 머신. 모두 독일, 미국, 네덜란드, 이탈리아 브랜드 부품입니다. 굽힘 두께와 길이는 사용자 정의로 제조할 수 있습니다.

절단 가능한 그래픽

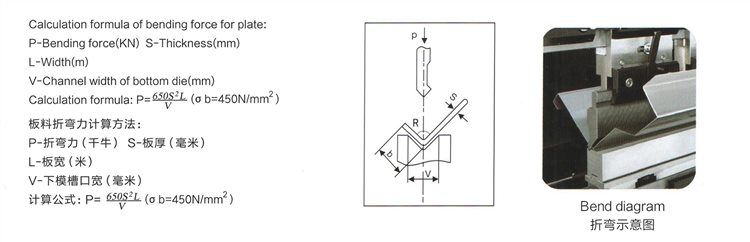

프레스 브레이크의 힘 차트

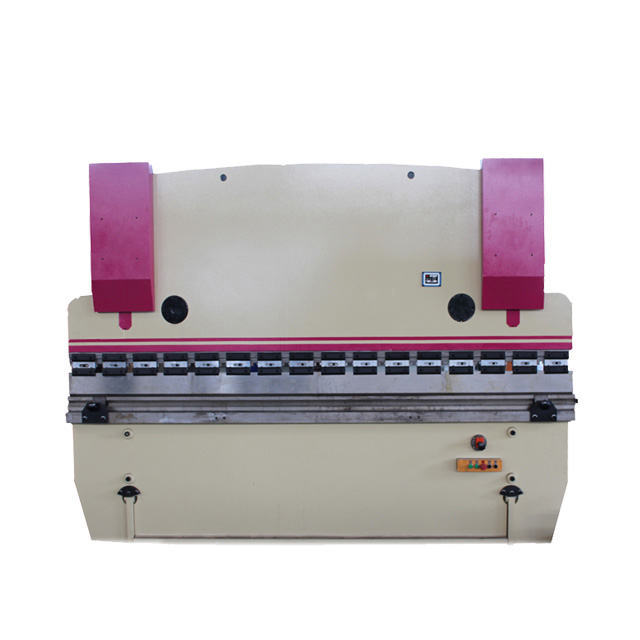

WC67Y/K 프레스 브레이크

WC67Y/K 프레스 브레이크

●서보 모터 제어

●최대 100개 프로그램 저장

●프로그램당 최대 25개 굽힘

●도구 라이브러리 및 도구 프로그램

●자동 절곡 각도 프로그램

●높은 램과 백가게 속도

●높은 굽힘 및 위치 정확도

WC 67Y/K 기능

전체 용접 기계 구조는 높은 강성을 달성합니다. 기계는 프레스 브레이크의 신뢰성과 정밀도를 보장할 수 있는 ANSYS 소프트웨어에 의해 설계되었습니다.

백게이지용 모터는 인버터에 의해 제어되며 모터의 주파수와 전압을 변경하여 백게이지와 램의 높은 위치 정확도를 달성할 수 있습니다.

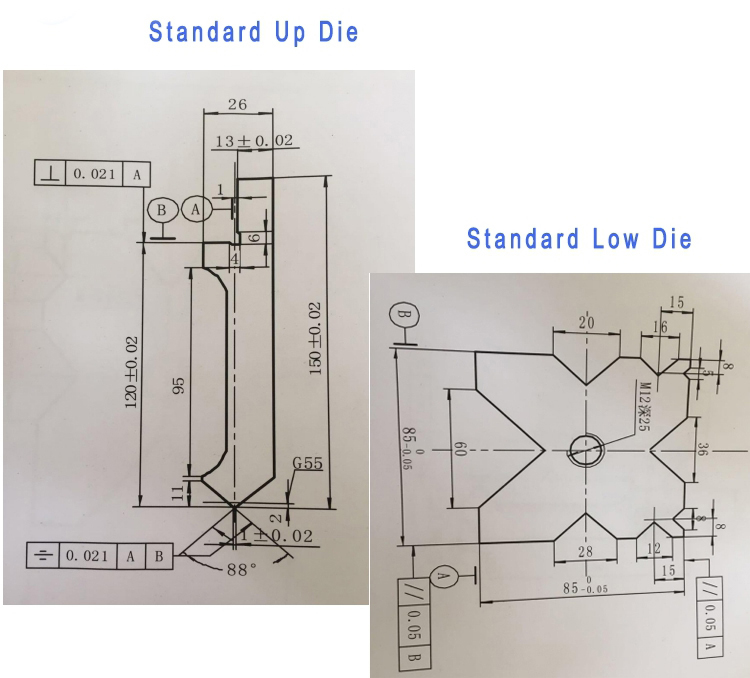

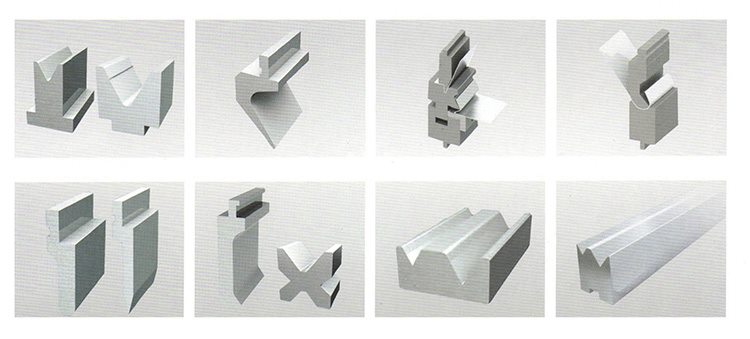

Multi-V 다이, 반경 다이, 구즈넥 다이 등과 같은 다른 펀치 및 다이는 고객의 요구 사항에 따라 선택 사항입니다. 완전한 표준 펀치 및 다이 한 세트가 무료로 포함됩니다.

X축(백게이지) 및 Y축(램 스트로크 또는 실린더 스트로크)은 최대 40개의 프로그램 그룹을 저장할 수 있는 E21 시스템 컨트롤러로 프로그래밍할 수 있습니다. 측면 및 후면 금속 안전 가드는 유럽 안전 표준을 충족합니다.

유압 과부하는 오버플로 밸브로 보호할 수 있으며 시스템 압력은 압력 스위치로 쉽게 조절할 수 있습니다.

비상 버튼이 있는 풋 스위치는 사고 발생 시 즉시 기계를 정지시킬 수 있습니다.

유형	공칭 압력	작업대 길이	열 간격	목구멍 깊이	슬라이드 스트로크	최대 오픈	모터 파워	치수
	(한)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

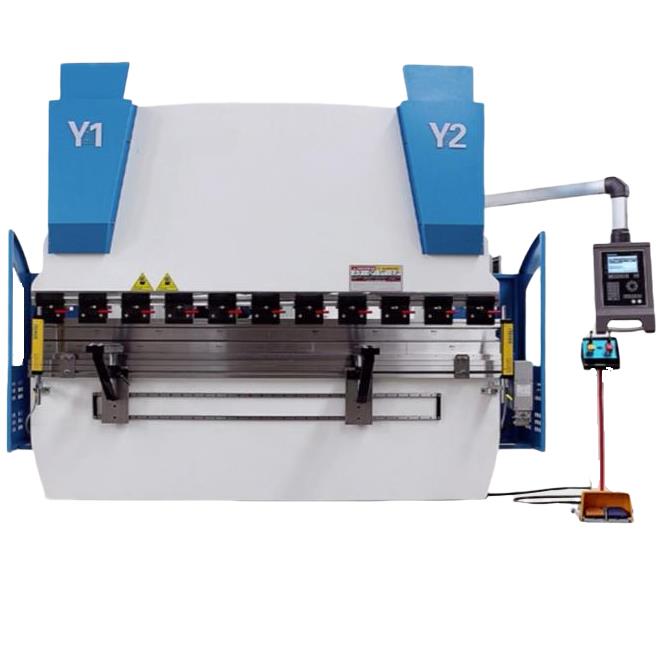

WE67K 시리즈 전기 유압 서보 프레스 브레이크 CNC 벤딩 머신

WE67K 시리즈 전기 유압식 서보 프레스 브레이크 CNC 벤딩 머신은 통합 용접 및 통합 처리 구조를 채택합니다.

ANSYS 유한요소해석 소프트웨어로 본체의 주요 구성요소를 해석하여 신뢰성과 신뢰성을 보장합니다.
공작 기계의 전반적인 정확도.

양측의 메인 오일 실린더는 전통적인 기계식 배플형 벤딩의 스트로크 제어 모드를 돌파
기계는 독일에서 수입된 전기 유압 서보 밸브와 독일에서 수입한 격자 눈금자로 구성된 폐쇄 루프 제어 모드를 채택합니다.

WE67YK 기능

●고급 구성, 고정밀 및 고효율 CNC 유압 프레스 브레이크

●전체적인 용접 구조

●전기 유압 서보 시스템, 폐쇄 루프 제어 슬라이더 동기화

●더블 크라우닝 기구

●3개의 1축이 있는 표준 구성:
Y1(왼쪽 실린더의 상하)
Y2(오른쪽 실린더의 상하)
X(백게이지의 앞뒤)
V(유압식 크라우닝)

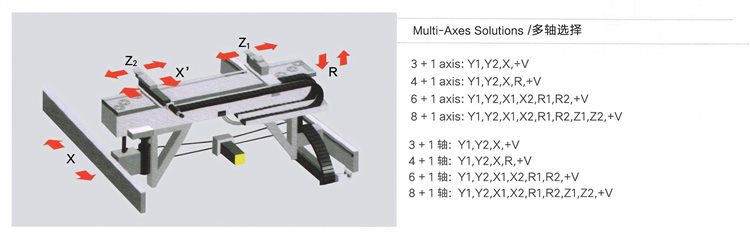

●백게이지 시스템 옵션:
4축 백게이지(X.R,Z1.Z2)
5축 백게이지(XR Z1. Z2,X')
6축 백게이지(X1. X2. R1. R2,Z1. Z2)

유형	공칭 압력	작업대 길이	열 간격	목구멍 깊이	슬라이드 스트로크	최대 오픈	모터 파워	치수
	(한)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

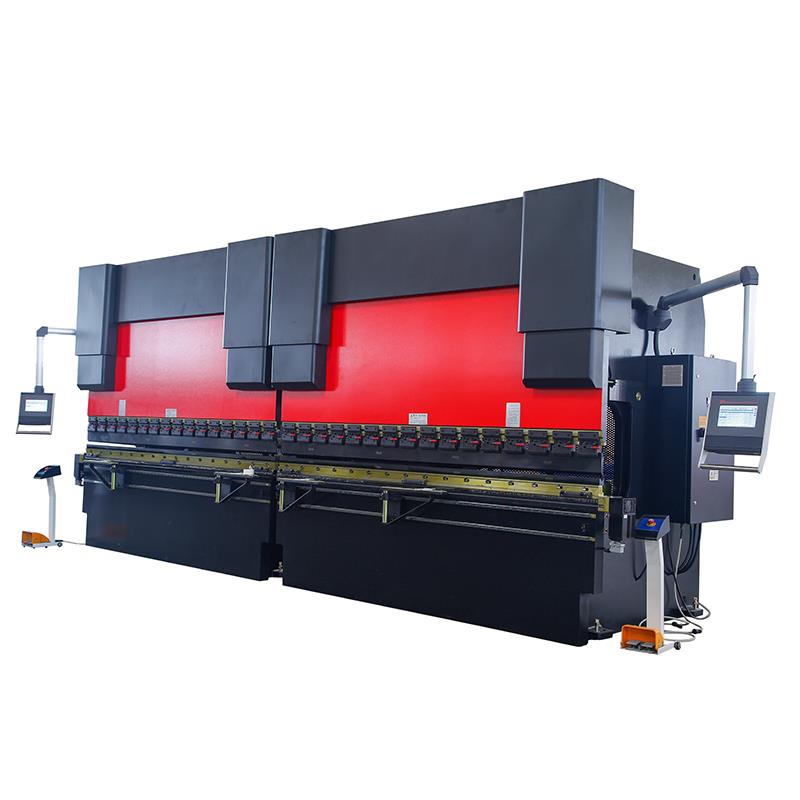

더블 프레스 브레이크

이중 기계 연결 동기 장비를 구성하기 위해 2개의 메인프레임(WC67Y/WE67K)이 선택되었습니다.

이중 기계 결합 벤딩 머신은 특히 도시 건설, 고속도로 전등 기둥, 전주 등에 적합한 초장기 공작물을 처리할 수 있습니다.

두 가지 유형의 공작 기계는 별도로 사용하여 생산 효율성을 향상시킬 수 있으며 편향 장치가 장착되어 있습니다.
보상 메커니즘.

동기 메커니즘은 기계식 액체 서보 및 기계식 블록을 채택합니다. ●이 기계는 400톤 프레스 브레이크 2세트로 결합되었습니다.

탠덤 제어는 동기 작업을 달성합니다. 단일 기계는 작업대, 오른쪽 및 왼쪽 벽 보드로 결합되었습니다.

운송으로 인해 조립된 구조를 채택합니다. 랙은 강성이 강하고 오른쪽 및 왼쪽 벽 보드에 두 개의 실린더가 설치되었으며 유압 시스템은 전기 시스템의 작용하에 있었고 드라이브 램이 작동했습니다. 램에는 상부 다이가 있으며 상부 다이와 하부 다이가 만지면 시스템이 압력을 높이고 공작물을 형성합니다.

다른 다이와 다른 굽힘 유형에서 다양한 모양의 공작물을 얻을 수 있습니다. 품질이 안정적이고
믿을 수 있는.

유형	공칭 압력	작업대 길이	열 간격	목구멍 깊이	슬라이드 스트로크	최대 오픈
	(한)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

자주하는 질문

1. 귀하의 회사는 맞춤형 제안을 수락합니까? 우리는 특별한 필요가 있습니다.

RAYMAX는 모듈식 cnc 기계의 연구 및 제조에 주력하는 회사입니다. 우리는 매우 풍부한 경험과 강력한 공작 기계 연구 및 개발 능력을 보유하고 있습니다. 우리는 당신이 필요로 하는 한 당신에게 맞춤형 고효율 장비를 기꺼이 제공할 의향이 있습니다.

2. 회사의 기계가 얻는 인증서는 무엇입니까?

우리는 ISO9001 품질 시스템 승인 및 CE 인증을 통과했습니다.

3. 옵션 구성에 대한 가격표가 있습니까?

우리는 다양한 구성과 너무 많은 사양을 가지고 있으므로 가격 목록을 제공할 수 없습니다. 특정 구성에 관심이 있는 경우 영업 엔지니어에게 문의하십시오.

4. 귀하의 회사는 CIF 가격을 수락합니까?

CIF 가격에는 다른 목적지 항구와 다른 달에 따라 견적을 내야 하는 cnc 기계의 운송 비용이 포함됩니다. 필요하시면 연락주세요. CIF 가격에는 1.1*총 금액의 2‰인 해양 프리미엄도 포함되어 있습니다.

5. 엔지니어가 우리 나라에 와서 기계를 수리하고 교육을 받으면 비용이 얼마나 듭니까?

비용에는 주로 왕복 항공권, 식비 및 숙박비와 비자 수수료가 포함됩니다. 직원 비용은
100USD/일/인, 일반적으로 2인 작업입니다. 그러나 대형 장비 또는 전체 라인의 설치 및 디버깅에 따라 다릅니다.

6. 보증은 무엇입니까?

보증은 기계가 수입업자의 항구에 도착한 날로부터 시작되는 12개월입니다.

7. 당신의 교통수단은 무엇입니까?

대부분의 국가에서 우리는 바다로 기계를 운송할 것이며 내륙 국가의 경우 철도 또는 고속도로 운송을 사용할 수 있습니다. 수출된 cnc 기계는 모두 40 HQ에 고정될 수 있는 나무 케이스로 포장됩니다.

8. 기계의 보증 기간이 만료된 경우 액세서리 비용은 어떻게 청구합니까?

부품을 교체해야 하는 보증 기간 외 기계의 경우 부품 견적에 따라 요금을 청구합니다. 문의사항이 있으시면 이메일로 상담해 주시기 바랍니다.

9. 기계 고장 시 어떻게 해야 합니까?

기계 오작동 및 사용자가 해결할 수 없는 경우 이메일을 보내 상담을 받으십시오. 서비스 부서에서 24시간 이내에 답변을 드립니다.

10. 기계 보증을 어떻게 정의합니까? 언제부터 타이밍을 시작하셨나요?

공장 번호를 기준으로 보증을 식별합니다. 보증 기간은 장비 시운전 및 승인 이후부터 계산됩니다. 문의사항이 있으시면 이메일로 상담해 주시기 바랍니다.

11. 공작 기계의 보증 기간은 얼마입니까?

클라이언트 기계에 대한 우리의 약속은 1년 보증입니다. 이 웹사이트에 회원으로 등록된 사용자가 기계의 공장 번호로 구매하는 경우 3개월의 연장 보증을 받을 수 있습니다. 자세한 사항은 멤버십 서비스를 참조하시기 바랍니다.

12. MC에는 유지보수 매뉴얼과 운용 매뉴얼이 있습니까?

공장을 떠나는 각 cnc 기계는 유지 보수 설명서 및 작동 설명서를 포함한 관련 시리즈 또는 모델 영어 지침과 함께 제공됩니다. 첨부 문서에는 cnc 컨트롤러 지침, 구입한 부품 지침(예: 회전 테이블, 오일 쿨러)도 포함될 수 있습니다.

세부

• 슬라이더 스트로크(mm): 320mm
• 자동 레벨: 반자동
• 목 깊이(mm): 450mm
• 기계 유형: 비틀림 막대기, 구슬로 만드는 기계
• 작업대 길이(mm): 4000
• 작업대 너비(mm): 400mm
• 차원: 6060*3100*3800mm
• 조건: 새로운
• 재질 / 금속 가공: 스테인리스 스틸
• 자동화: 자동
• 추가 서비스: 길이에 맞게 자르기
• 연도: 2021년
• 무게(KG): 1850
• 모터 전력(kw): 37kw
• 주요 판매 포인트: 자동
• 보증: 1년
• 적용 산업: 건축 자재 상점, 기계 수리점, 제조 공장, 농장, 소매, 건설 공사, 광고 회사
• 쇼룸 위치: 미국, 독일, 베트남, 브라질, 페루, 멕시코, 러시아, 태국, 모로코, 케냐, 칠레, 알제리, 남아프리카
• 마케팅 유형: 신제품 2020
• 기계 시험 보고서: 제공
• 영상출입검사 : 제공
• 핵심 부품 보증: 1년
• 핵심 부품: 모터
• 애프터 서비스 제공: 해외 기계 수리 가능 엔지니어, 무료 예비 부품, 현장 설치, 시운전 및 교육, 현장 유지 보수 및 수리 서비스, 비디오 기술 지원, 온라인 지원
• 원료: 강철봉
• 힘: 유압
• 용법: 금속 장 구부리기
• 전압: 220V/380V/400V
• 가공 재료: 스틸 알루미늄
• 사용: 사각 강철 I-빔 요법.
• 가공된 재료: 연강판 판 굽힘
• 재질: 알루미늄 판 굽힘
• 인증: ISO 9001:2000
• 보증 후 서비스: 비디오 기술 지원, 온라인 지원, 예비 부품, 현장 유지 보수 및 수리 서비스
