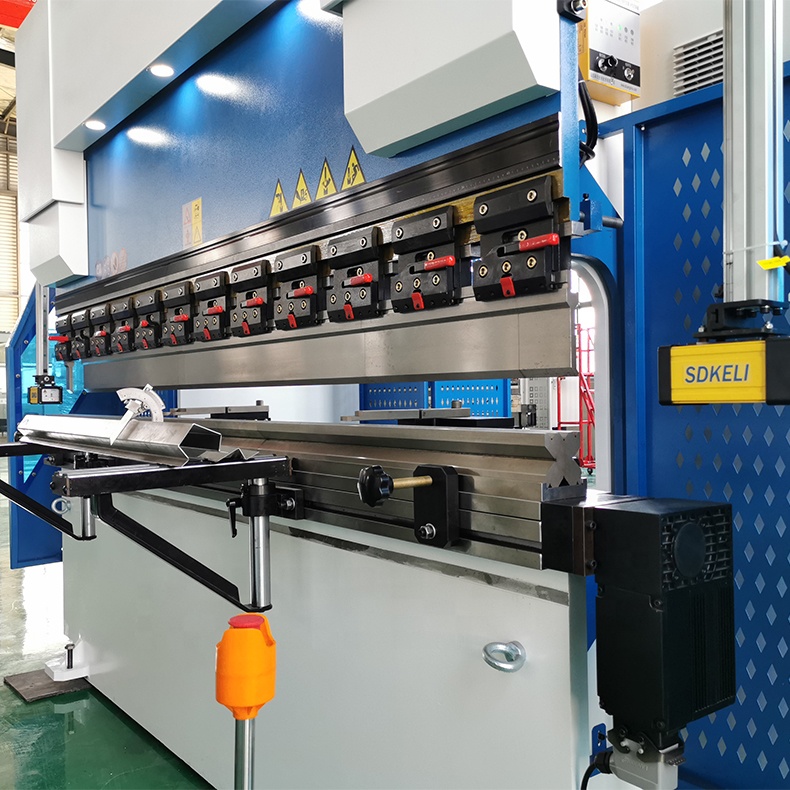

160t-4000 4축 CNC 유압 벤딩 머신 프레스 브레이크

제품 설명

Press Brake는 2020년 RAYMAX에서 출시한 새로운 CNC 벤딩 머신으로 고정밀 및 비용 성능 요구 사항이 있는 제조업체에 적합합니다. 4축 CNC 벤딩 머신은 우리의 가장 인기 있는 볼륨 모델이며 고품질 부품으로 구성되고 심각한 신뢰성을 제공하는 진정한 주력 모델입니다. Y1 및 Y2 동기화 기술은 높은 접근, 굽힘 및 복귀 속도를 보장합니다. 굽힘 길이 기능과 압력 범위는 다양한 생산 요구 사항을 충족하도록 사용자 정의할 수 있습니다.

기계 본체의 안정적이고 내구성 있는 성능

1, 기계 프레임 통합 용접.

2, 각 장착 표면의 평행도와 수직성을 보장하는 하나의 프로세스에서 CNC 3 차원 머시닝 센터에 의해 형성된 기계 프레임.

3, 샷 블라스트를 템퍼링하여 내부 응력 적층으로 녹 제거 및 방청 처리.

4, 녹 및 녹슬지 않는 처리를 제거하는 쇼트 블라스트.

과학적인 디자인

1, Y1 및 Y2 축의 동기 이동은 각각 독립 실린더에 의해 제어됩니다.

2, 나중 단계에서 구성에 옵션 및 업그레이드를 추가할 수 있습니다.

환경 친화적

대기 중 저소음 및 급감속(25데시벨 미만), 유압 시스템의 압력이 서보 메인 모터의 폐쇄 루프 제어이므로 누르고 복귀합니다. 서보 모터를 사용하여 일반 기계보다 60% 낮은 에너지 소비.

기술적인 매개변수

더 많은 기계 모델에 대해 문의해 주시면 최대한 빨리 회신해 드리겠습니다!
모델	극 거리 (mm)	목 깊이 (mm)	슬라이더 스트로크 (mm)	최대 높이 (mm)	힘 (콰)	무게 (킬로그램)	치수(mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

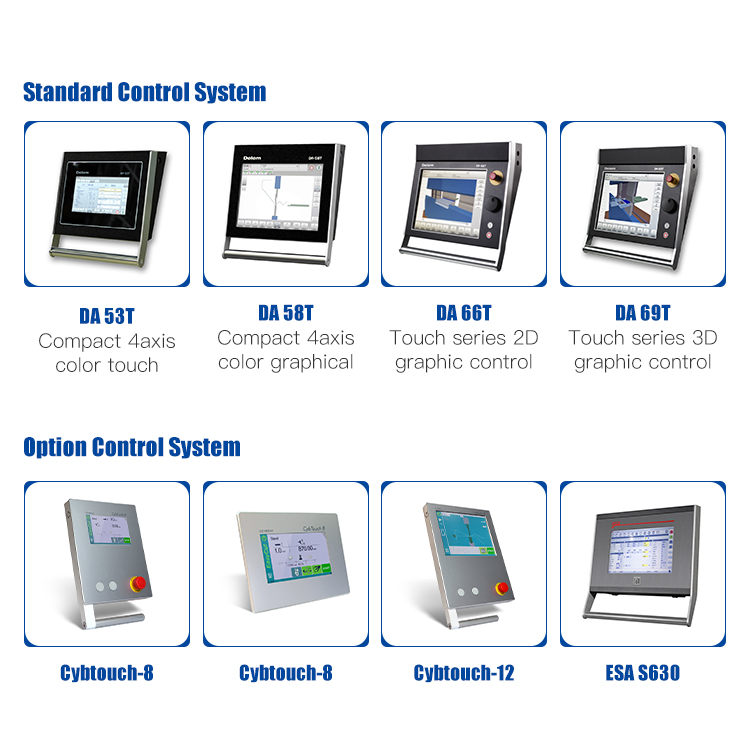

제어 시스템

Amuda CNC 벤딩 머신은 다양한 제어 시스템을 장착할 수 있습니다. 당사의 고효율 백게이지 시스템은 고객에게 다양한 자동화 솔루션을 제공합니다.

기계 디스플레이

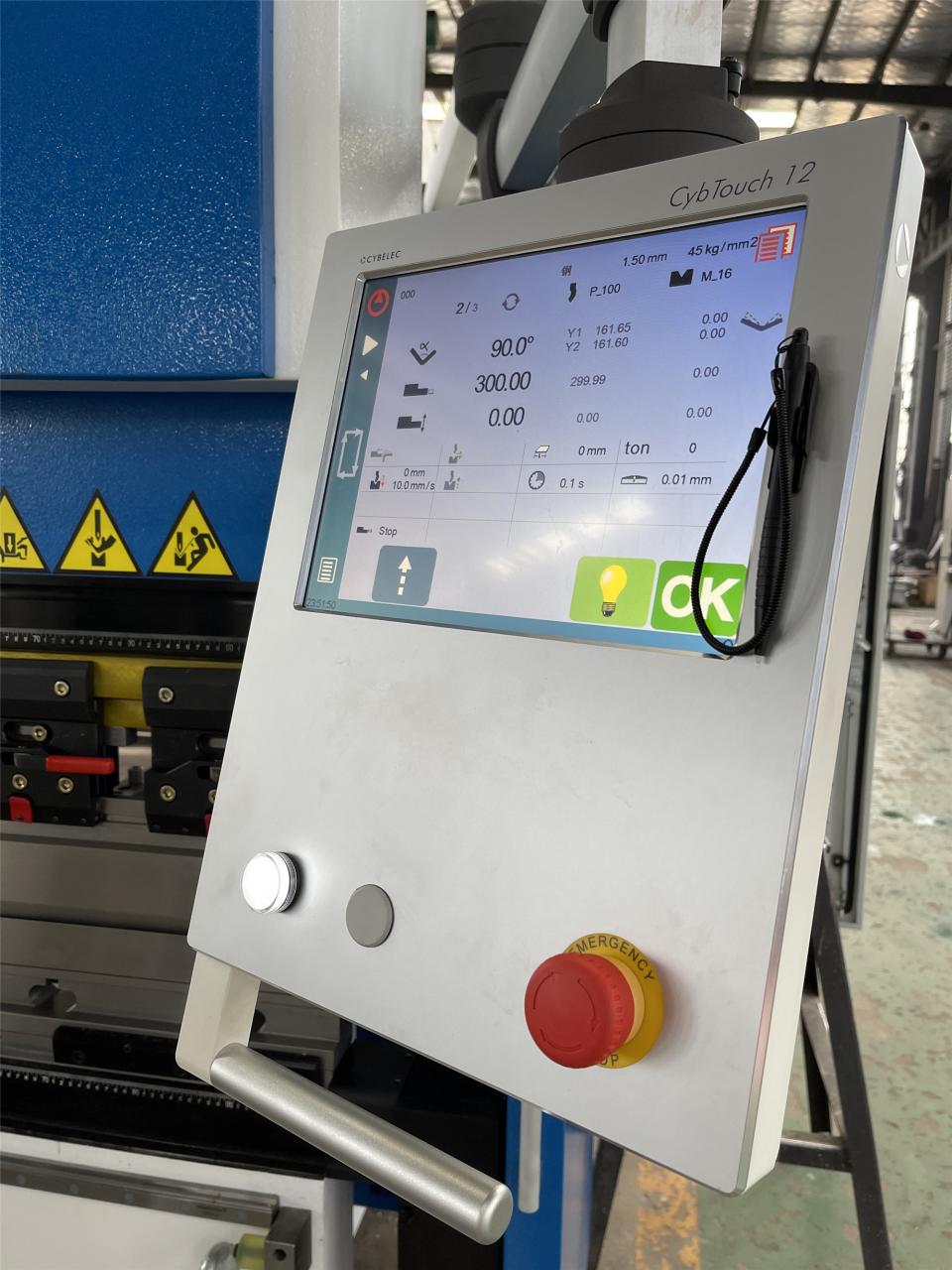

Cybtouch-12 컨트롤러 시스템

1. 4축을 제어합니다.

2. 자동 굽힘 시퀀싱(옵션).

3. 굽힘 허용량 계산.

4. 압력 - 최고의 계산.

5. 각 부품 또는 굽힘을 위한 모듈식 도구.

6. 각도 및 백 게이지 수정.

7. PC 또는 노트북과 무선 연결을 통한 원격 유지 관리.

8. 데이터 전송/백업을 위한 메모리 스틱용 USB 포트.

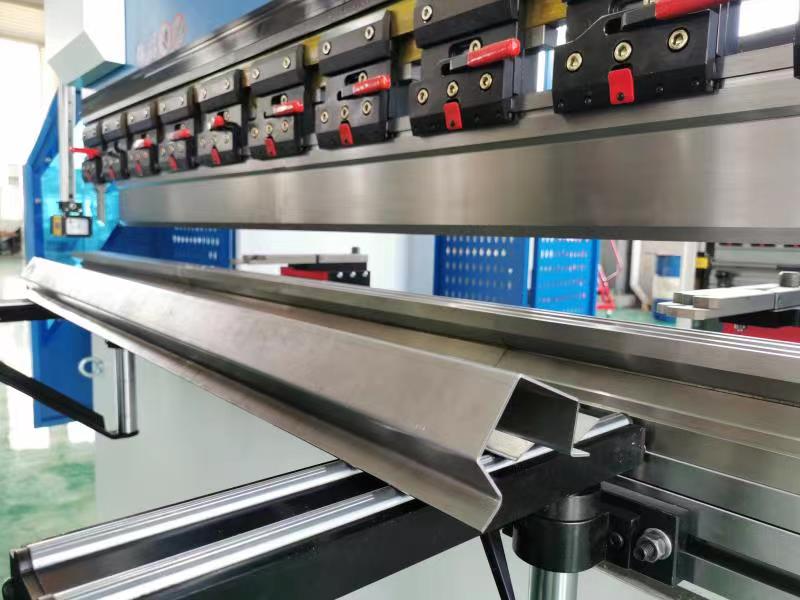

고효율 작업대

1, 간섭 윤곽이 없으므로 전체 굽힘 길이를 사용할 수 있습니다.

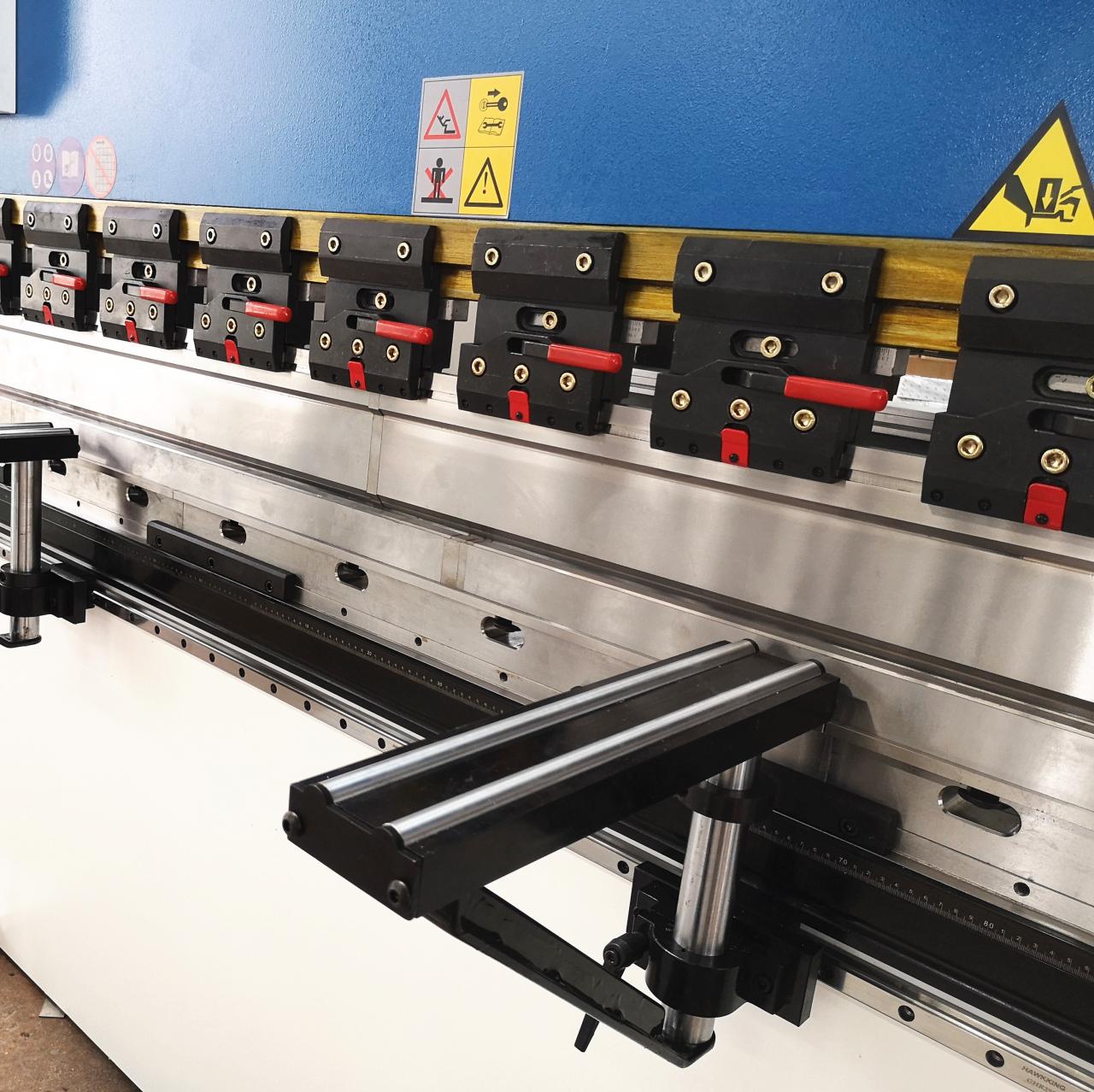

2, CNC 맞춤형 금형

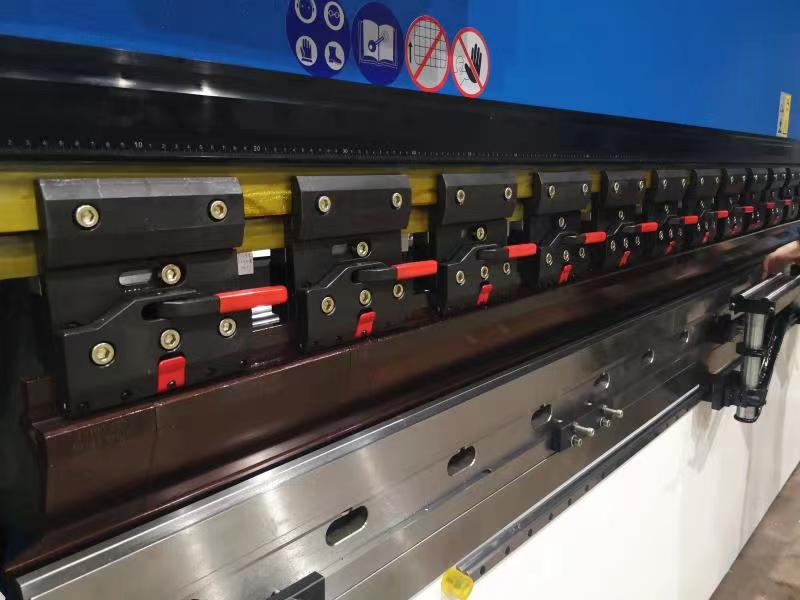

3, 빠른 클립: 수직 설정 덕분에 빠른 도구 변경으로 설정 시간이 단축됩니다.

4, 지지 암: 인체 공학적 지지 브래킷과 led 작업 영역 조명은 작동 용이성을 극대화하는 역할을 합니다.

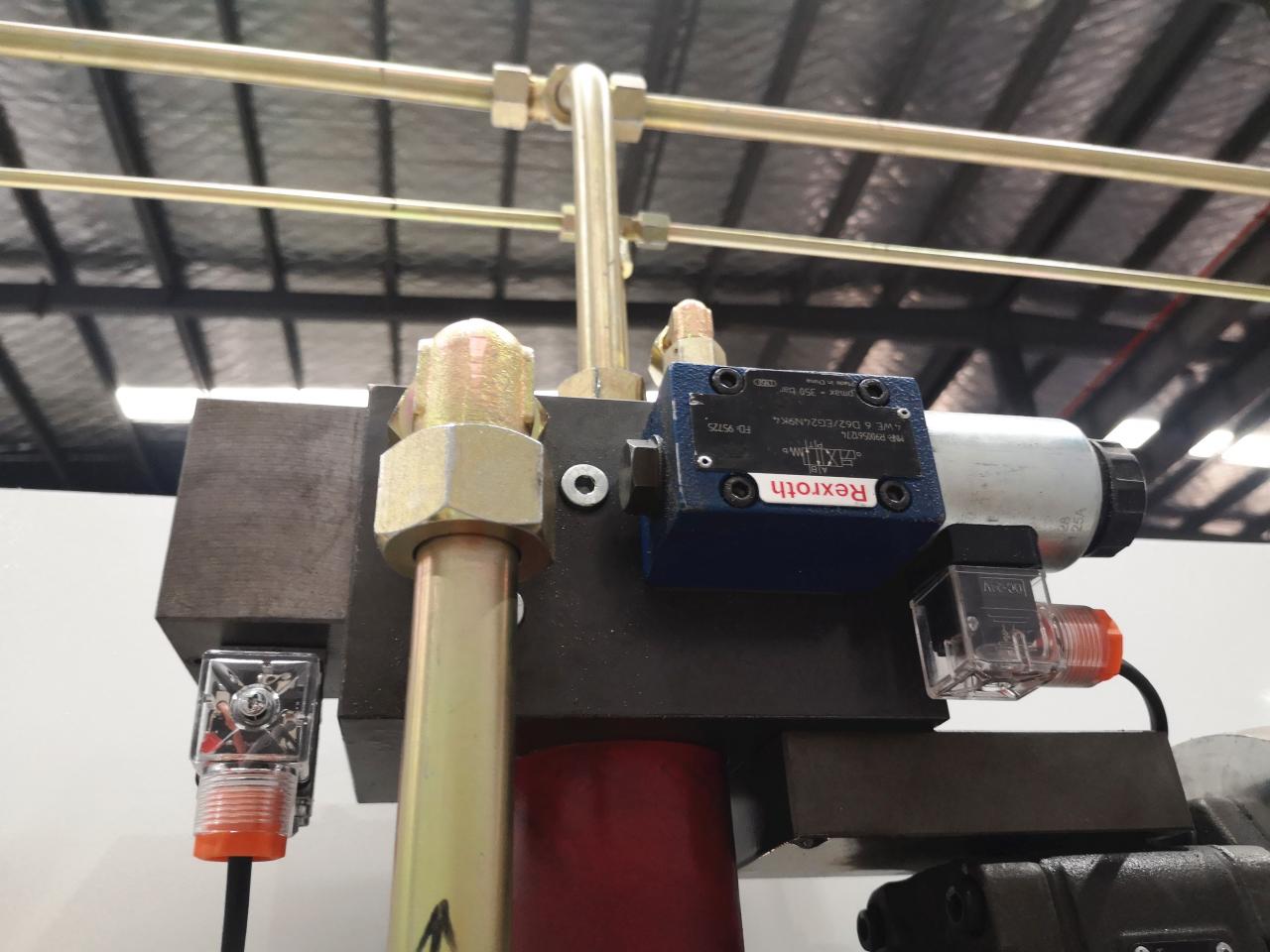

5. 유압 밸브(독일의 Rexroth)

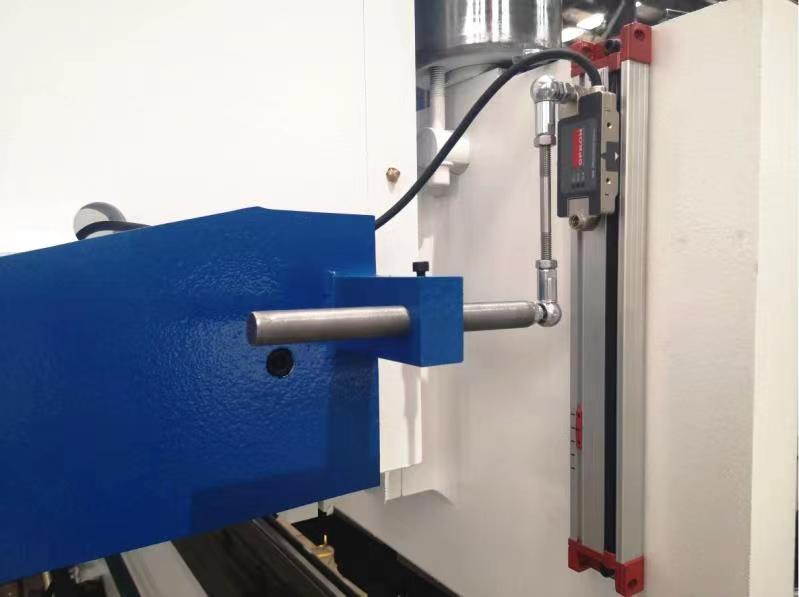

6, GIVI 격자 눈금자(이탈리아산): 정확한 위치 지정 스트로크 여행

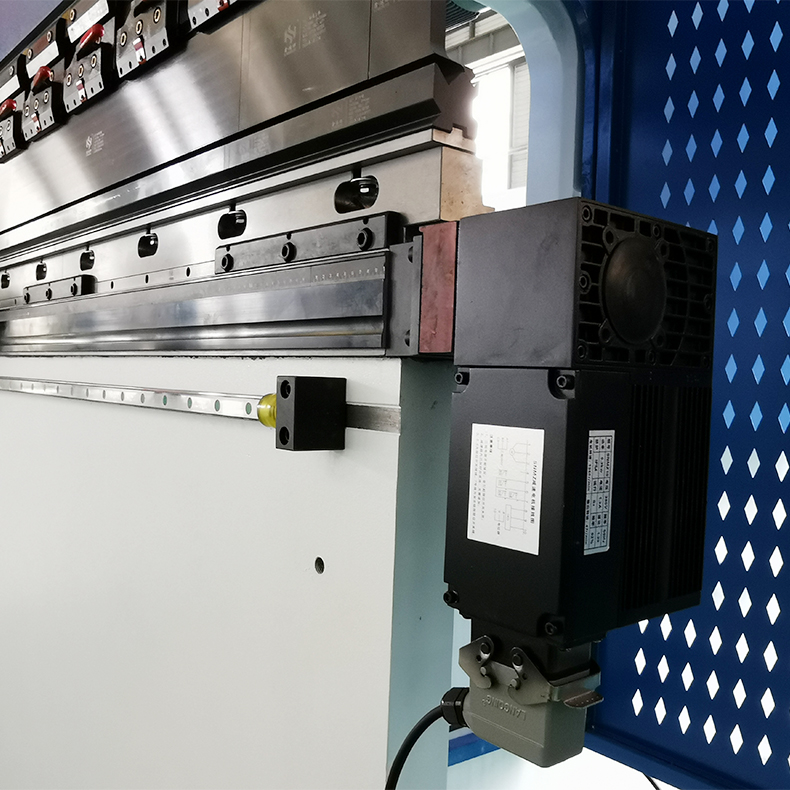

7, 자동 크라우닝 시스템: 보다 정확한 굽힘 각도 제공

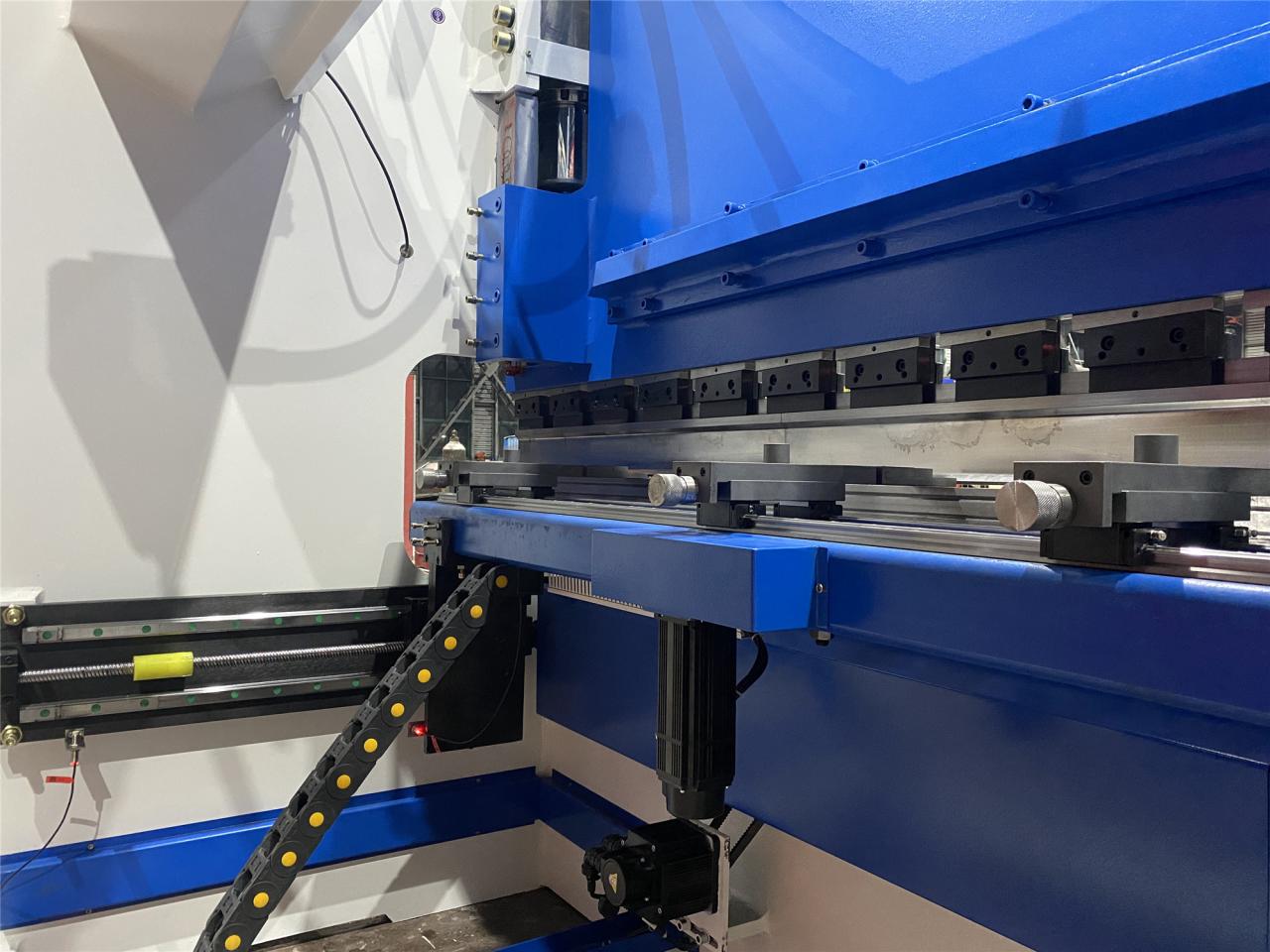

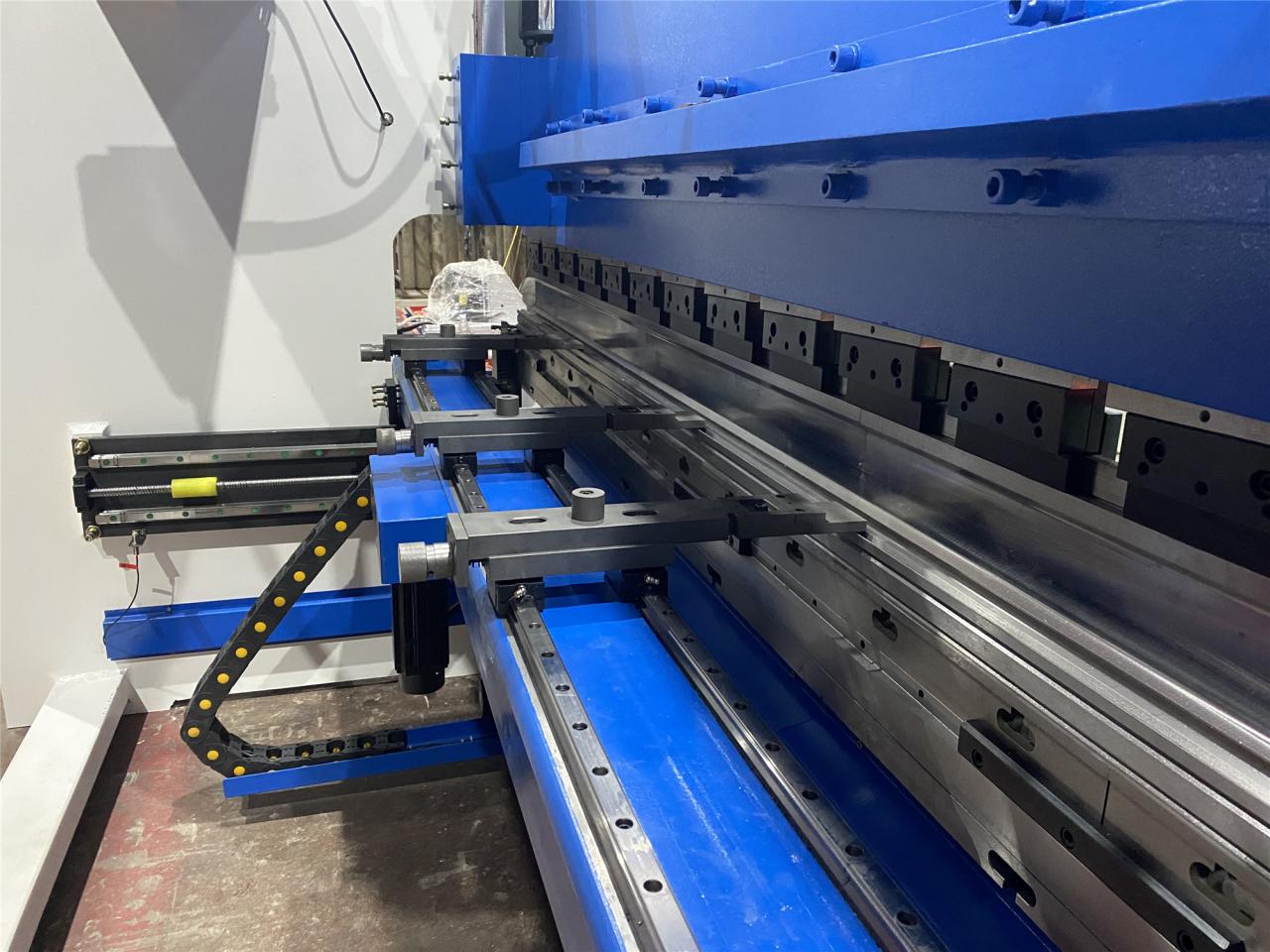

8, 레이저 안전 고효율 및 강력한 백 게이지

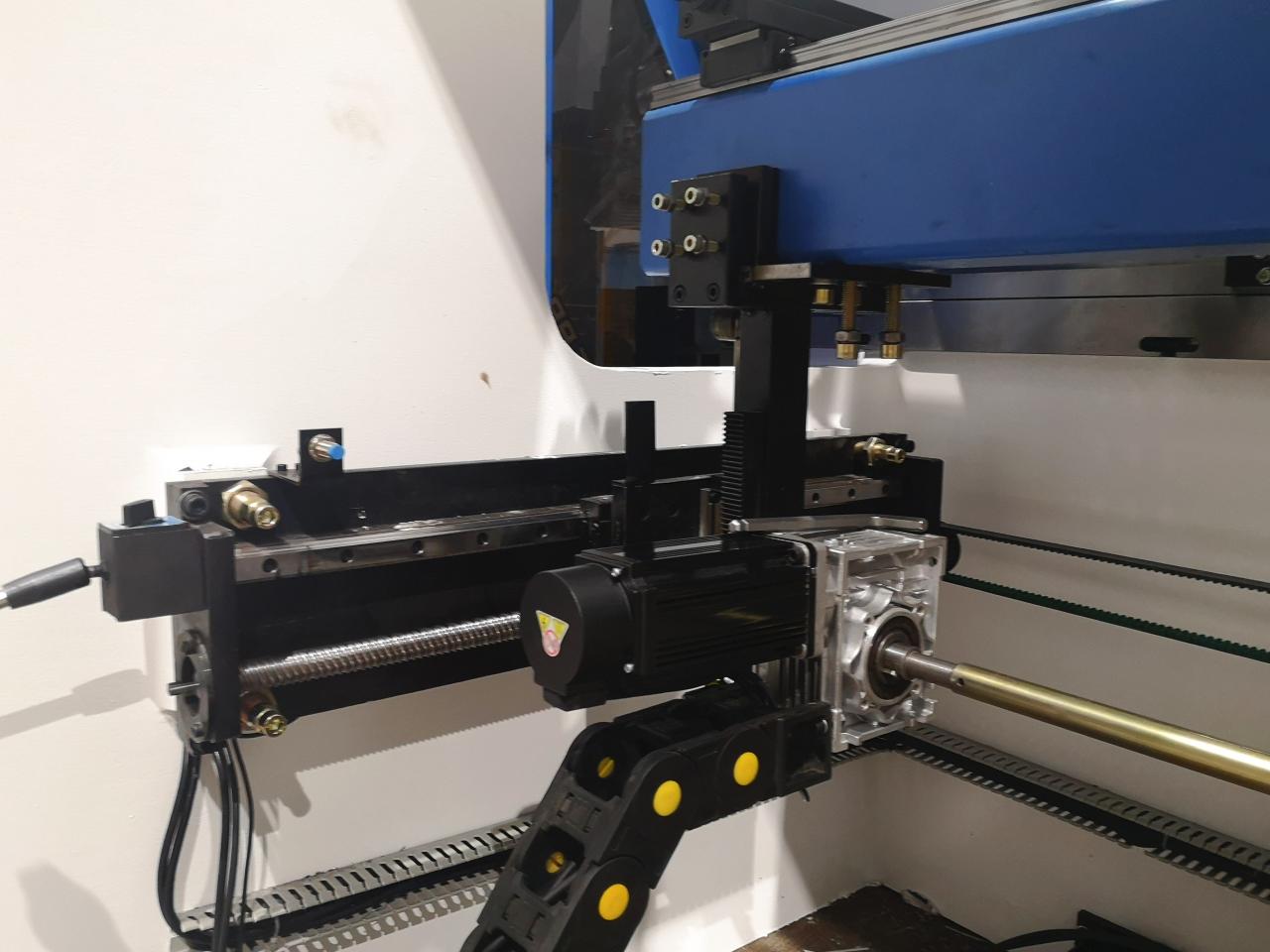

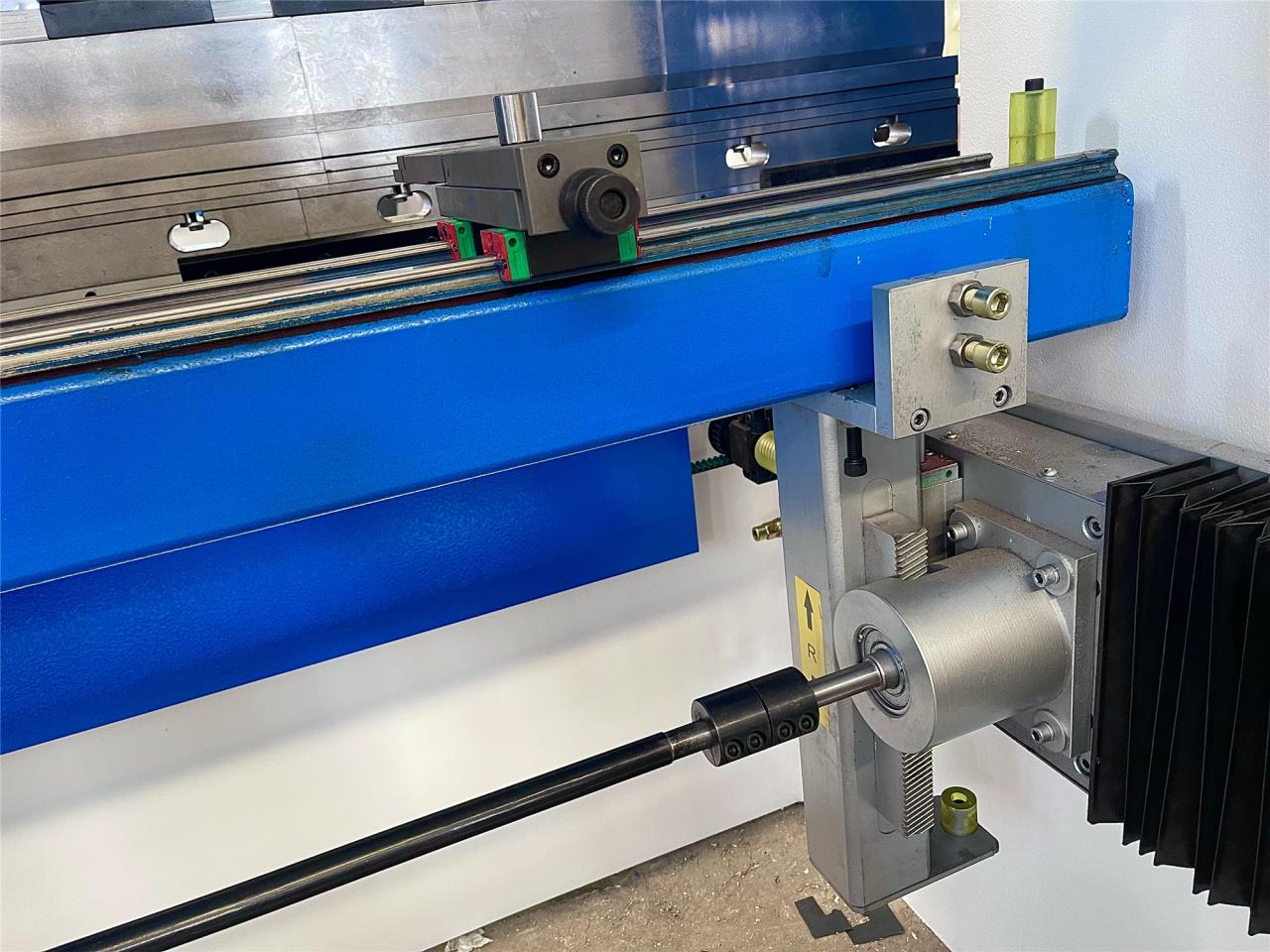

1, 서보 모터 드라이브 백 게이지: 속도 및 에너지 절약을 증가시키는 서보 드라이브 백 게이지 시스템.

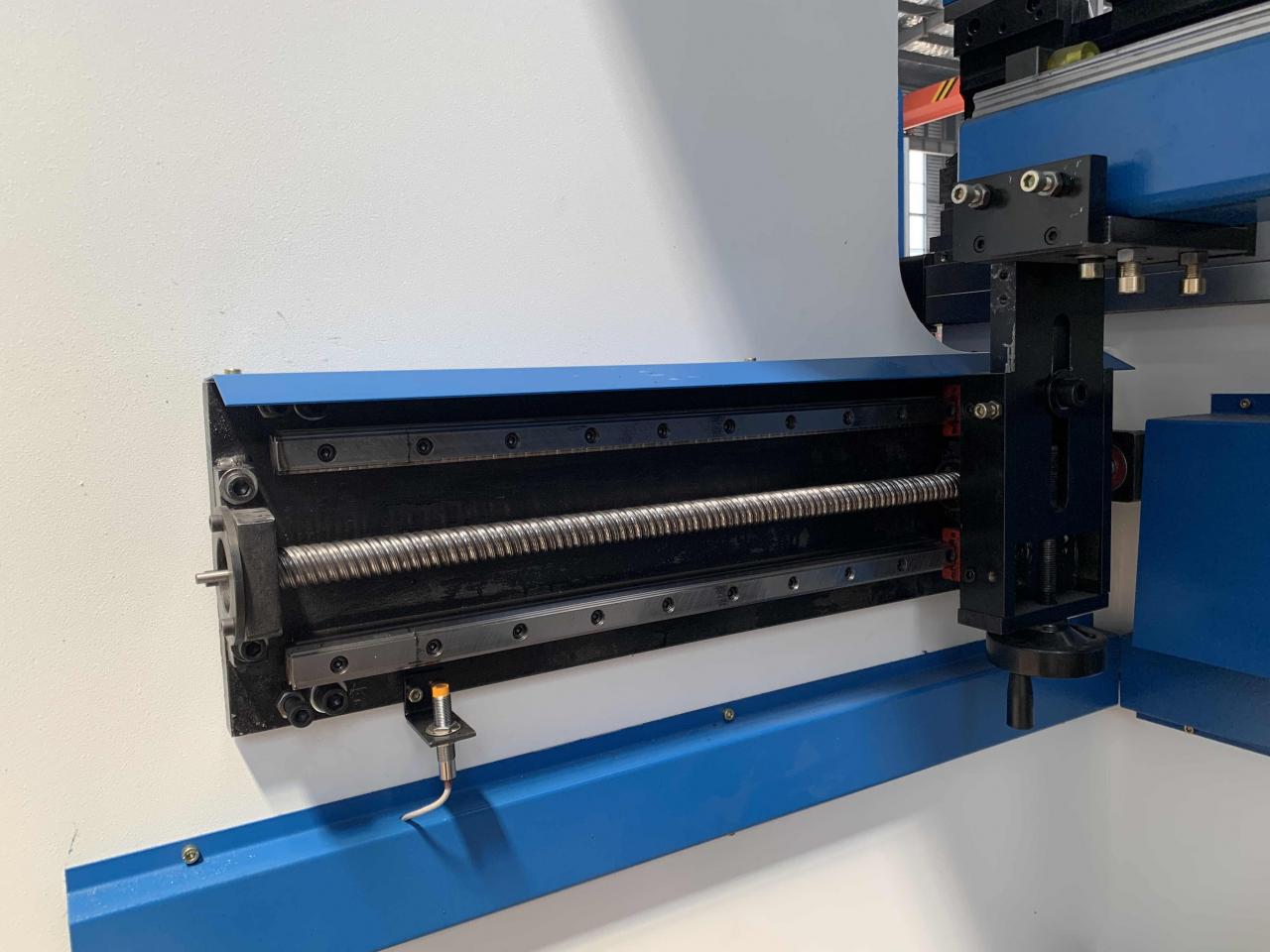

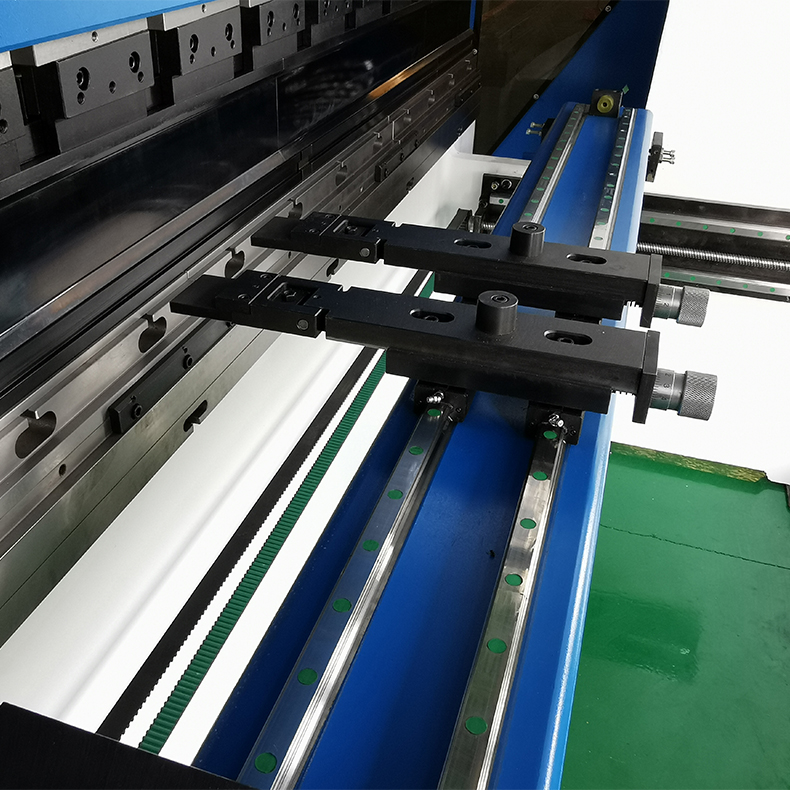

2, 볼 나사 및 선형 가이드 볼 나사 및 선형 가이드 덕분에 동적 백 게이지 및 고속 축.

3, 이중 선형 가이드 및 통합 지원 빔으로 손가락 움직임 정확도 향상.



국제 브랜드 보증

주요 구성

메인 모터	독일 지멘스
전기	프랑스 슈나이더
유압 밸브	렉스로스, 독일
오일 펌프	미국 써니
씰 링	EMB, 독일
제어 장치	델렘 DA66T
발 스위치	홍콩 산위안
실린더	지닝 타이펑, 산둥
볼 나사 및 선형 가이드	하이윈, 대만
서보 드라이버	델타, 대만
격자 눈금자	GIVI, 이탈리아

안전 및 신뢰성

모든 구성 요소는 주로 독일, 미국, 네덜란드, 이탈리아 및 스위스의 유럽 표준에 따라 인증되었습니다. 모든 구조 부품은 유한 요소법으로 계산되며 고품질 강철 S275 및 S355 JR, 즉 J2(N)만 사용됩니다.

작업대 보호

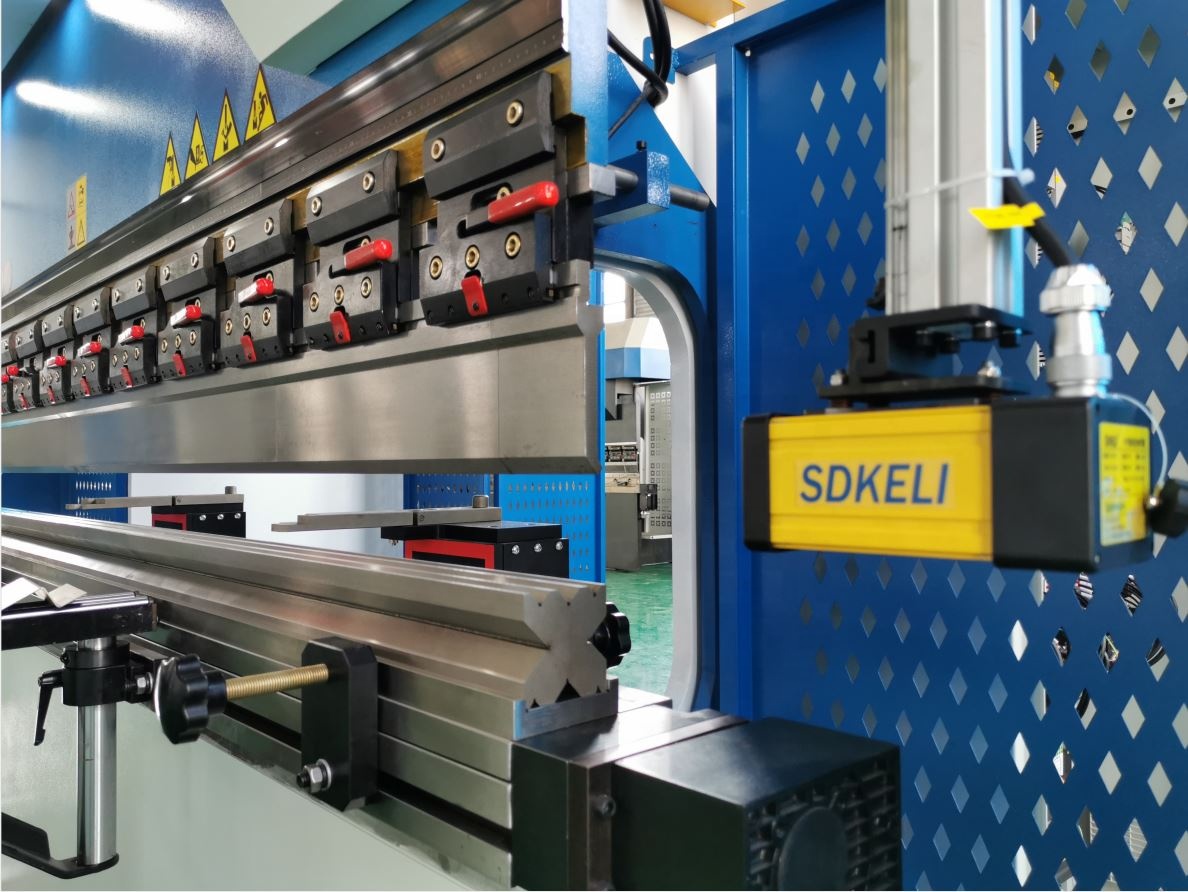

레이저 보호: 레이저가 장애물을 감지하면 블레이드가 멈춥니다.

메카니컬 백

사람들에게 위험한 작업 영역을 경고하는 라이트 커튼 보호 또는 포인트 보호 또는 안전 울타리.

작업대 측면

사람들의 부주의한 진입을 방지하기 위한 안전 펜스.

세부

• 슬라이더 스트로크(mm): 160mm
• 자동 레벨: 완전 자동
• 목 깊이(mm): 320mm
• 기계 유형: 동기화
• 작업대 길이(mm): 4000
• 작업대 너비(mm): 140mm
• 차원: 4000 x1700 x2800mm
• 조건: 새로운
• 원산지: 중국 안후이
• 재질 / 금속 가공: 황동 / 구리, 스테인리스 스틸, ALLOY, 탄소강, 알루미늄
• 자동화: 자동
• 추가 서비스: 가공
• 연도: 2022
• 무게(KG): 11000
• 모터 전력(kw): 11kw
• 주요 판매 포인트: 경쟁력 있는 가격
• 보증: 2년
• 적용 산업: 호텔, 의류 상점, 건축 자재 상점, 기계 수리점, 제조 공장, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄소, 건설 작업, 에너지 및 광업, 식품 및 음료 상점 , 광고 기업
• 쇼룸 위치: 캐나다, 러시아
• 마케팅 유형: 신제품 2022
• 기계 시험 보고서: 제공
• 영상출입검사 : 제공
• 핵심 부품 보증: 2년
• 핵심 부품: 베어링, 모터, 펌프, 기어, PLC, 압력 용기, 엔진
• 제어 시스템: DELEM CT8
• 모델: 160T-4000
• 전기 부품: 프랑스의 슈나이더
• 색깔: 주문을 받아서 만드는
• 용법: 금속 장 구부리기
• 제어 축: 4 1
• 인증: CE ISO SONCAP
• 주 모터: 독일의 지멘스
• 리드 타임: 30일
• 판매 후 서비스 제공: 예비 부품 무료, 현장 설치, 시운전 및 교육
