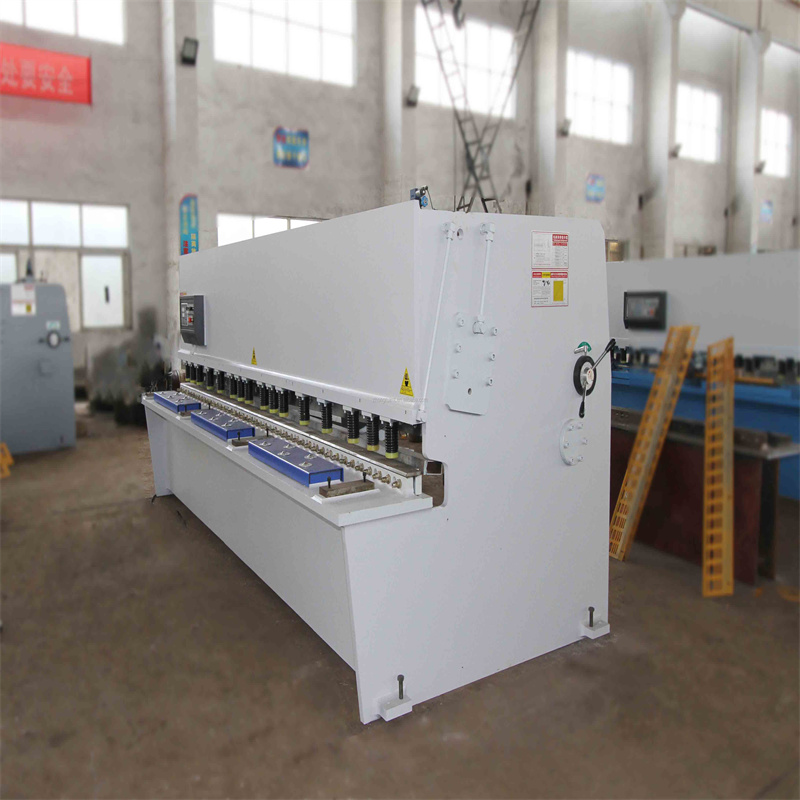

2.5m 길이 유압 Nc 스윙 빔 전단기

주요 특징:

1. EU에서 유래한 유선형 디자인, 기계 프레임은 전체 용접 및 어닐링 처리를 통해 전체입니다.

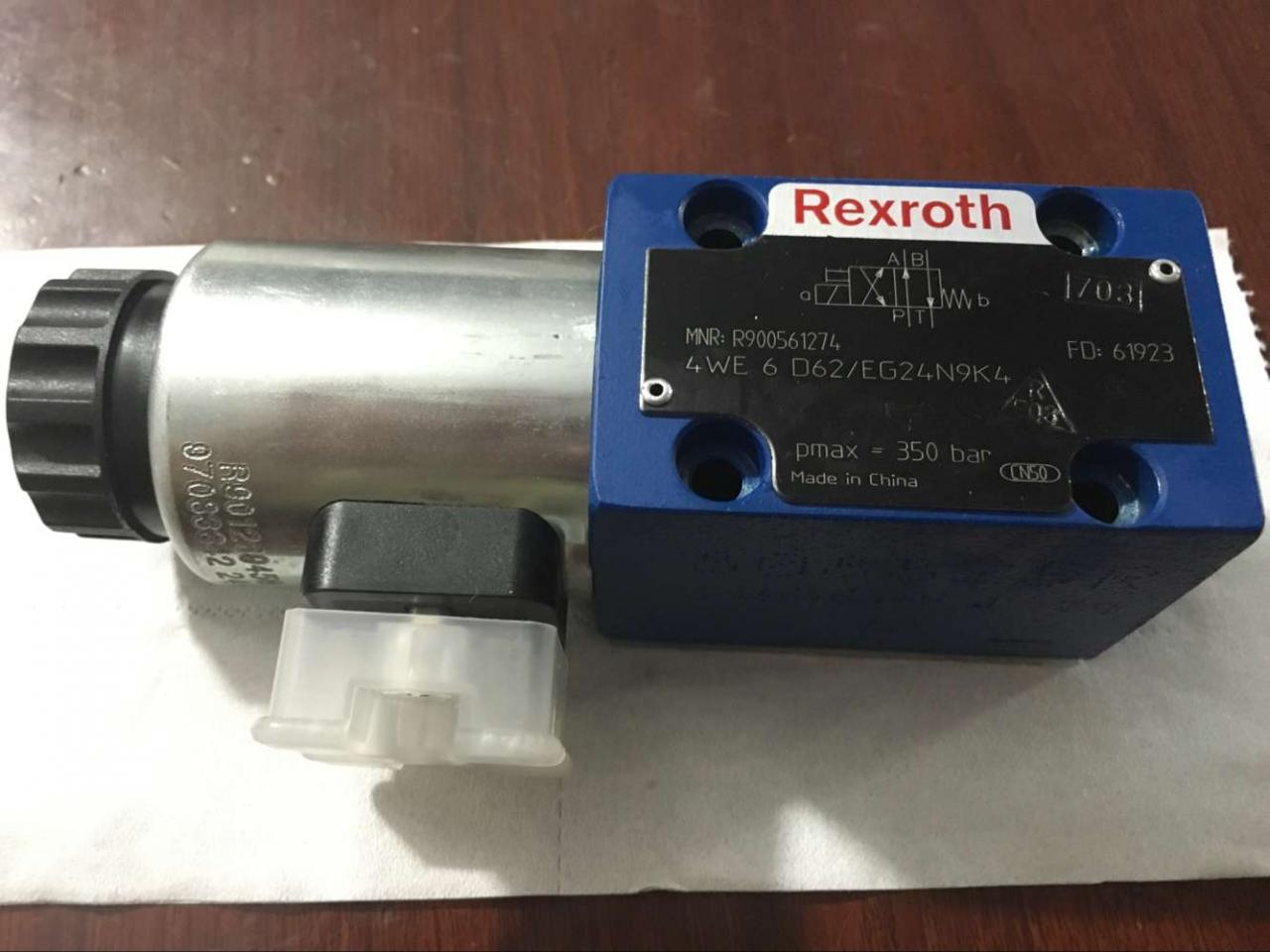

2. 신뢰할 수 있는 독일 Rexroth 통합 유압 시스템 및 유압 변속기; 설계는 유압유 누출로 인한 문제를 효과적으로 줄일 수 있습니다.

3. 유압 스윙 빔 전단 기계는 전단 각도와 왜곡이 작은 전단 플레이트에 상부 블레이드를 스윙하여 전단 품질을 향상시키는 장비의 한 종류입니다.

4. 백 게이지는 E21S 컨트롤러로 구동되는 고정밀 볼 나사로 조정되며, 프로세스 주파수 변환기는 위치 장치의 수평 스윙을 방지하여 위치 정확도를 크게 향상시킵니다.

5. 수동 조작에 편리한 가벼운 정렬 장치; 스프링 메커니즘이 내장된 압력 실린더와 알루미늄 또는 기타 연질 재료가 각인되는 것을 방지하기 위해 특수 재료 개스킷이 장착된 하단 끝단.

6. 고품질 합금 공구강으로 제작된 기계는 작업 시 충격 하중 및 높은 내마모성의 요구 사항을 충족할 수 있습니다.

7. 사람 - 기계 공학 설계, 고정밀 및보다 편안한 기능을 갖춘 쉬운 NC 작동 인터페이스를 참조하는 가볍고 실용적인 캔틸레버.

8. 작업대는 마찰 저항을 줄이기 위해 회전 강구를 채택하고 공작물 표면을 보호합니다. 소설

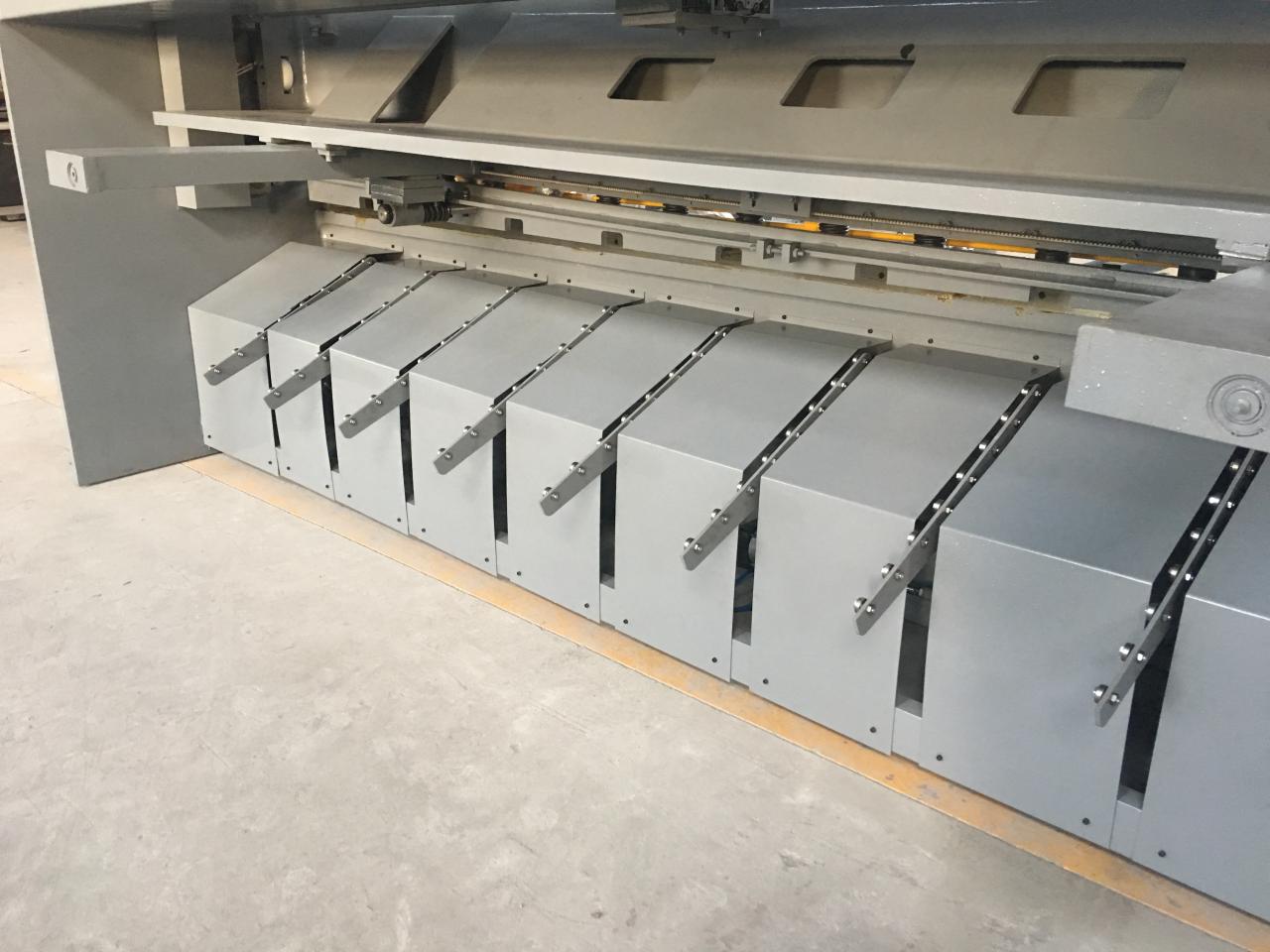

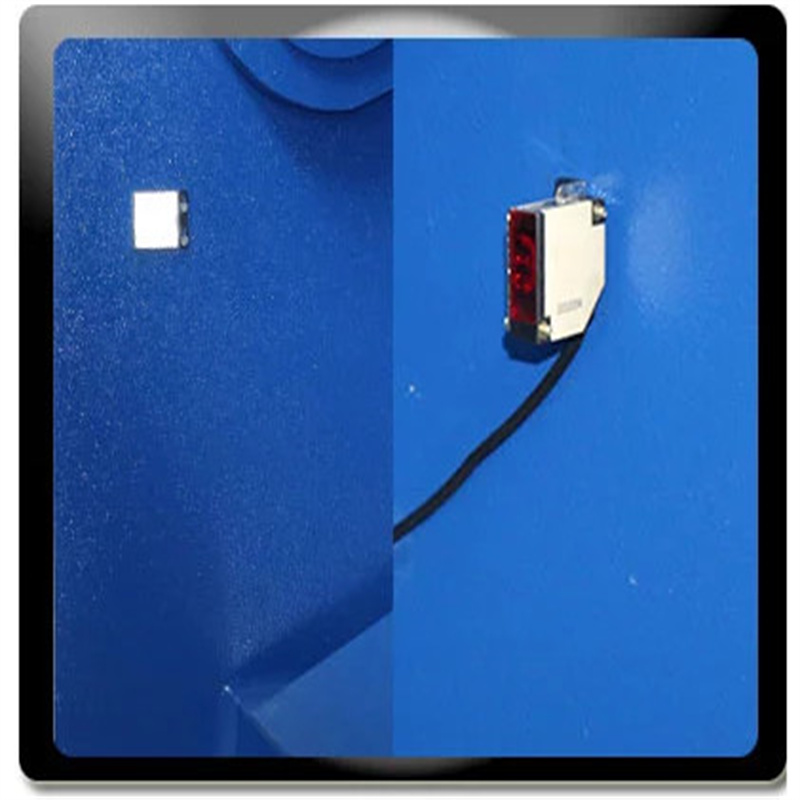

안전 사양을 준수하는 보호 장치: 작업자의 개인 안전을 보호합니다. 독창적인 디자인: 작은 재료로 쉽게 절단할 수 있습니다.

9. 전면 재료 지지대에는 수직 및 위치 조절기가 장착되어 절단 정확도, 쉬운 작동, 실용적이고 효율적입니다.

10. 블레이드 간극 재정렬을 위한 신속한 조정 메커니즘, 손으로 간단한 조작 및 무단 조정.

특징

1. 2세대 전단기.
2. 용접된 강철 플레이트 건축, 고강도 및 좋은 강성으로 스트레스를 제거하기 위해 가열.
3. 우수한 신뢰성 품질을 갖춘 고급 통합 유압 시스템.
4. 모터로 블레이드 클리어런스를 빠르고 정확하고 편리하게 조정
5. 경사각을 조절할 수 있어 플레이트 변형을 최소화할 수 있습니다.
6. 커팅빔이 내측으로 경사진 구조로 설계되어 판이 떨어지기 쉽고 제품의 정확도도 보장됩니다.
7. 단면 전단, 그림자 선 절단.
8. 전동 백 게이지용 카운터.
9. 등 지지 장치(선택 사항).

제품 상세 사항

전단능력(mm)	백 게이지(mm)	전단 각도(°)	목 깊이(mm)	모터 전력(KW)	순중량(kg)	치수(가로x세로x높이)(mm)
4x2000	20-600	1.30	150	4	3200	2750x1500x1600
4x2500	20-600	1.30	150	4	4000	3300x1500x1700
6x2500	20-600	1.30	150	7.5	5800	3200x1650x2000
6x3200	20-600	1.30	150	7.5	7000	3900x1650x2000
6x4000	20-600	1.30	150	7.5	9000	4750x1800x2200
8x2500	20-600	1.30	150	11	6000	3200x1700x2280
8x3200	20-600	1.30	150	11	8300	3900x1750x2280
8x4000	20-600	1.30	150	11	9500	4750x1800x2200
10x3200	20-600	1.30	150	15	9500	3900x1850x2200
10x4000	20-600	1.30	150	15	11000	4800x1900x2280
12x3200	20-900	1.30	150	18.5	12000	3900x2200x2200
12x4000	20-900	1.30	150	18.5	15800	4850x2280x2450
