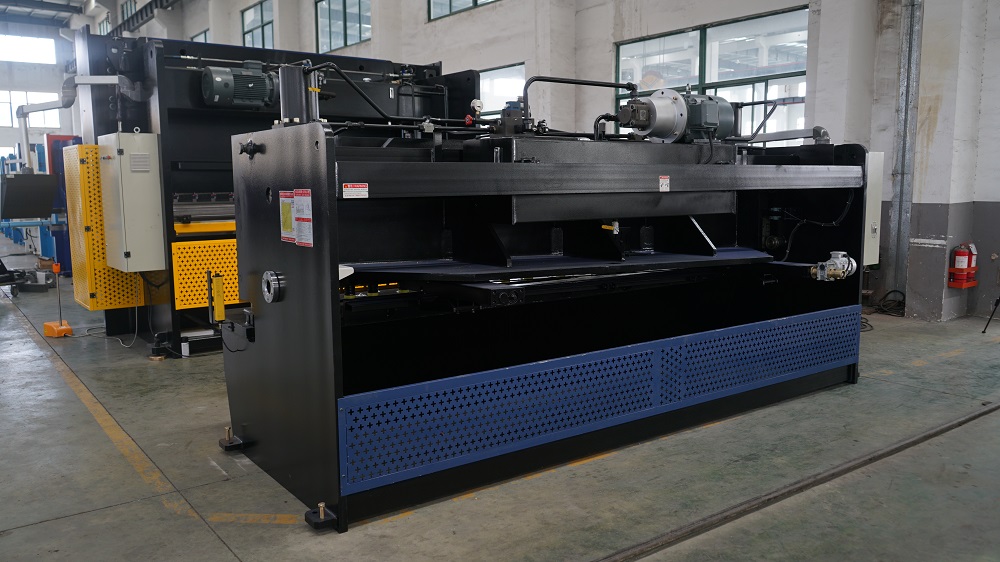

6*3200mm 단두대 가위 금속 전단 유압 철 시트 절단 전단기

특징:

1. 기계는 고강도 및 좋은 강성으로 스트레스를 제거하기 위해 가열하는 전체 강철 weking 구조를 채택합니다.

2. 독일 대형 플로어 보링 및 밀링 머신은 가공 정밀도를 보장하기 위해 일회성 가공 방법으로 정밀 가공을 수행하는 데 사용됩니다.

3. 우수한 신뢰성 품질을 갖춘 고급 통합 유압 시스템.

4. 모터로 블레이드 클리어런스를 빠르고 정확하고 편리하게 조정

5. 경사각을 조절할 수 있어 플레이트 변형을 최소화할 수 있습니다.

6. 커팅빔이 내측으로 경사진 구조로 설계되어 판이 떨어지기 쉽고 제품의 정확도도 보장됩니다.

7. 단면 전단, 그림자 선 절단.

8. 전동 백 게이지용 카운터.

9. 등 지지 장치(선택 사항).

세부 이미지

표준 구성
1.	제어 장치	Estun E21S 컨트롤러
2.	유압 시스템	독일의 보쉬 렉스로스
유압 시스템: --통합 유압 제어 시스템을 채택하여 유지 보수가 더 안정적이고 용이합니다. 유압 시스템은 독일 Bosch-Rexroth에서 제공됩니다. --실린더의 모든 씰은 미국에서 가장 유명한 브랜드, 좋은 품질 및 고성능의 PARKER입니다. --과부하 오버플로 보호 장치는 누출을 보장할 수 있는 유압 시스템에 장착되어 있으며 오일 레벨을 직접 읽거나 볼 수 있습니다. --유압 시스템은 현재 규정(지침 98/37 EC)에 따라 만들어집니다.
3.	메인 모터	독일의 지멘스
4.	주요 전기	프랑스의 슈나이더
전기 시스템 및 안전 인터록: --IP65 표준에 따른 전기 캐비닛, 국제 CE 표준에 따른 전기, 안전하고 신뢰할 수 있는 강력한 간섭 방지 기능 --작동 안전을 지키는 보호 담 및 안전 내부고정기. 작동하기 쉬운 움직일 수 있는 한 손 페달 스위치가 있으십시오 --안전 스위치가 있는 전면 덮개, 백라이트 안전 가드(Category-4), CE 규정을 준수하는 발 페달.
5.	씰 링	일본에서 NOK
6.	파이프 커넥터	독일에서 EMB
7.	볼 나사	대만에서 하이윈
8.	리미트 스위치	프랑스의 슈나이더
9.	펌프	미국에서 써니
10.	발 스위치	한국에서 Karcon

컨트롤러 : 중국에서 온 ESTUN E21s

●HD LCD 디스플레이, 중국어 및 영어 옵션, 디스플레이 프로그래밍 매개변수, 더 빠르고 편리한 프로그래밍

●백게이지 제어: 스마트 포지셔닝은 기계식 핸드 포지셔닝 장치를 제거하기 위해 필요에 따라 수동으로 조정할 수도 있습니다.

●Cut Stroke : Shearing time relay 내장, 간단한 조작, 비용절감

●전단각: 전단각 조정 기능 내장, 각도 표시기 및 버튼 제거

●블레이드 갭: 인코더 피드백, 시간 표시 블레이드 갭 크기, 간단한 조작

● 주요 매개변수 백업 및 복원 기능이 있어 필요에 따라 항상 매개변수를 복원할 수 있어 유지 관리 비용이 절감됩니다.

● 패널의 모든 키는 EMC, 고온, 진동 및 기타 엄격한 테스트를 통해 마이크로 스위치로
제품 안정성 및 서비스 수명.

●해외 시장의 요구에 부응하는 CE 인증.

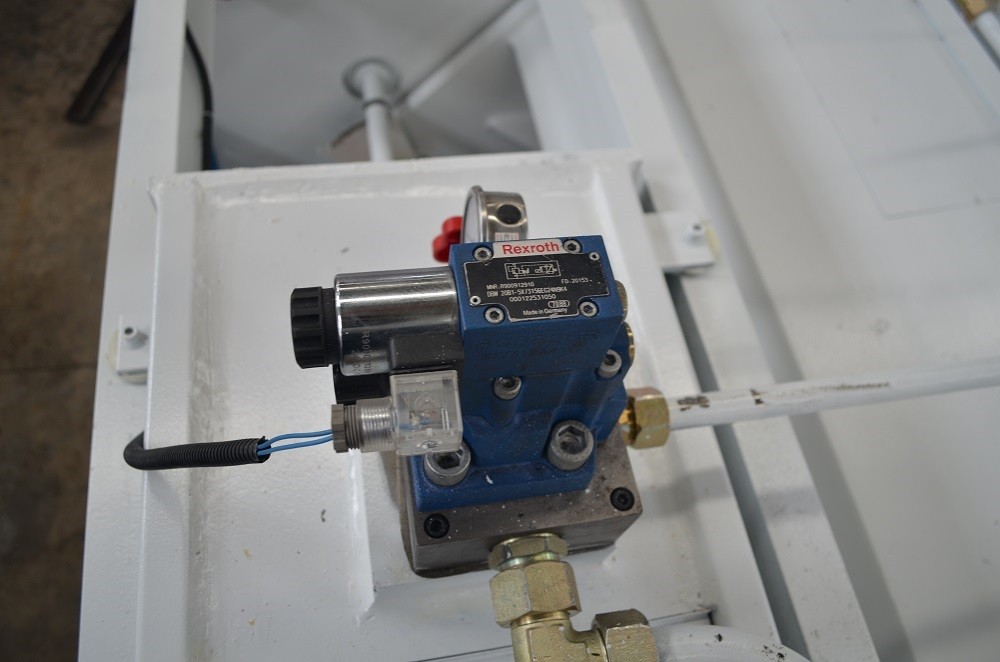

유압 시스템 --독일의 BOSCH Rexroth

●유압 시스템은 Bosch -Rexroth, Germany의 제품입니다.

● 통합 유압 제어 시스템을 채택하여 유지 보수가 더 안정적이고 쉽습니다.

●소음 감소: 특정 설치 선택을 통해 평균 용량의 기계 모두에서 특히 적당한 소음 수준을 얻을 수 있습니다.

● 과부하 오버플로 보호 장치는 유압 시스템에 장착되어 누출이 없으며 오일 레벨을 직접 읽거나 볼 수 있습니다.

●유압 시스템은 현행 규정(지침 98/37 EC)에 따라 제작되었습니다.

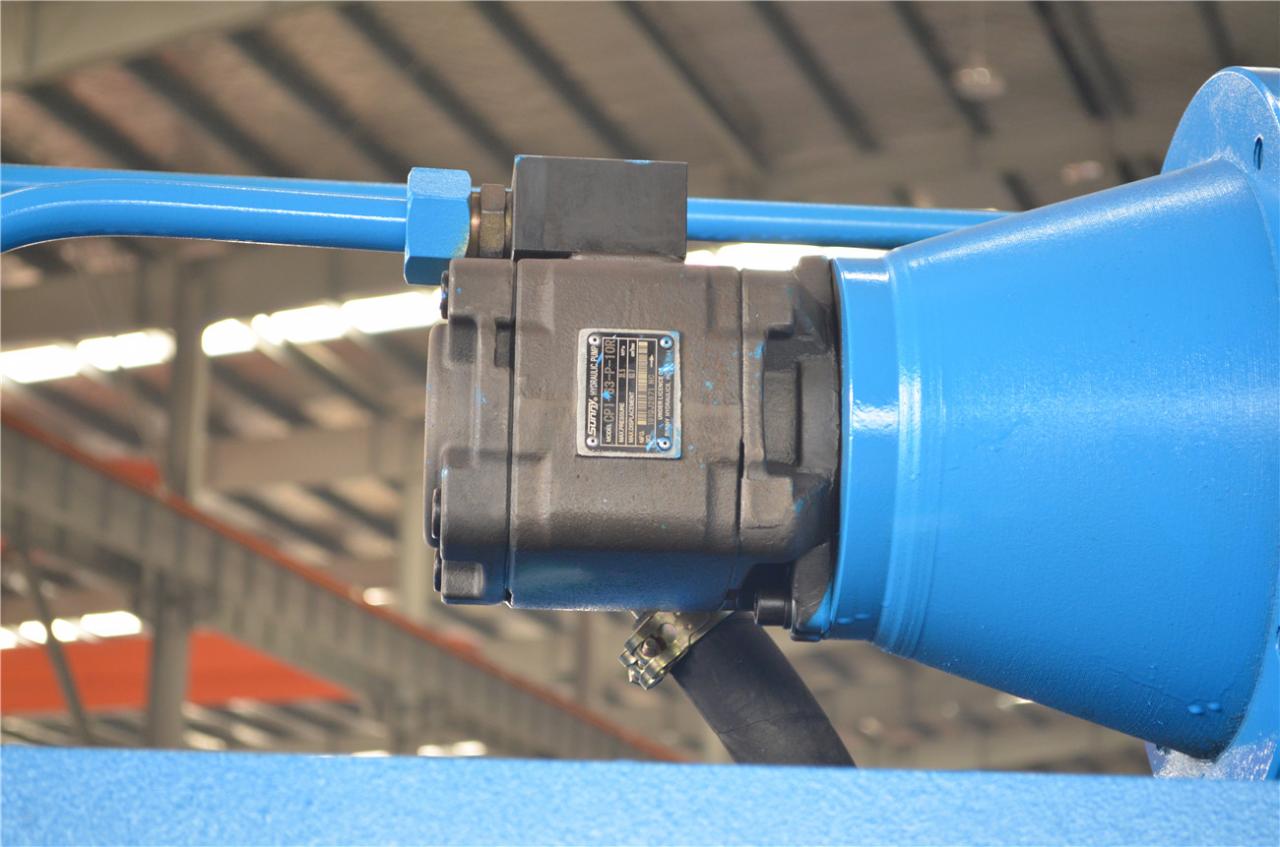

써니 펌프

미국의 세계적으로 유명한 유압 펌프 브랜드. 성능이 우수하고 전체 시스템에 큰 전력을 제공합니다. Sunny 펌프를 사용하면 펌프 수명이 보장되고 작동 소음이 줄어듭니다.

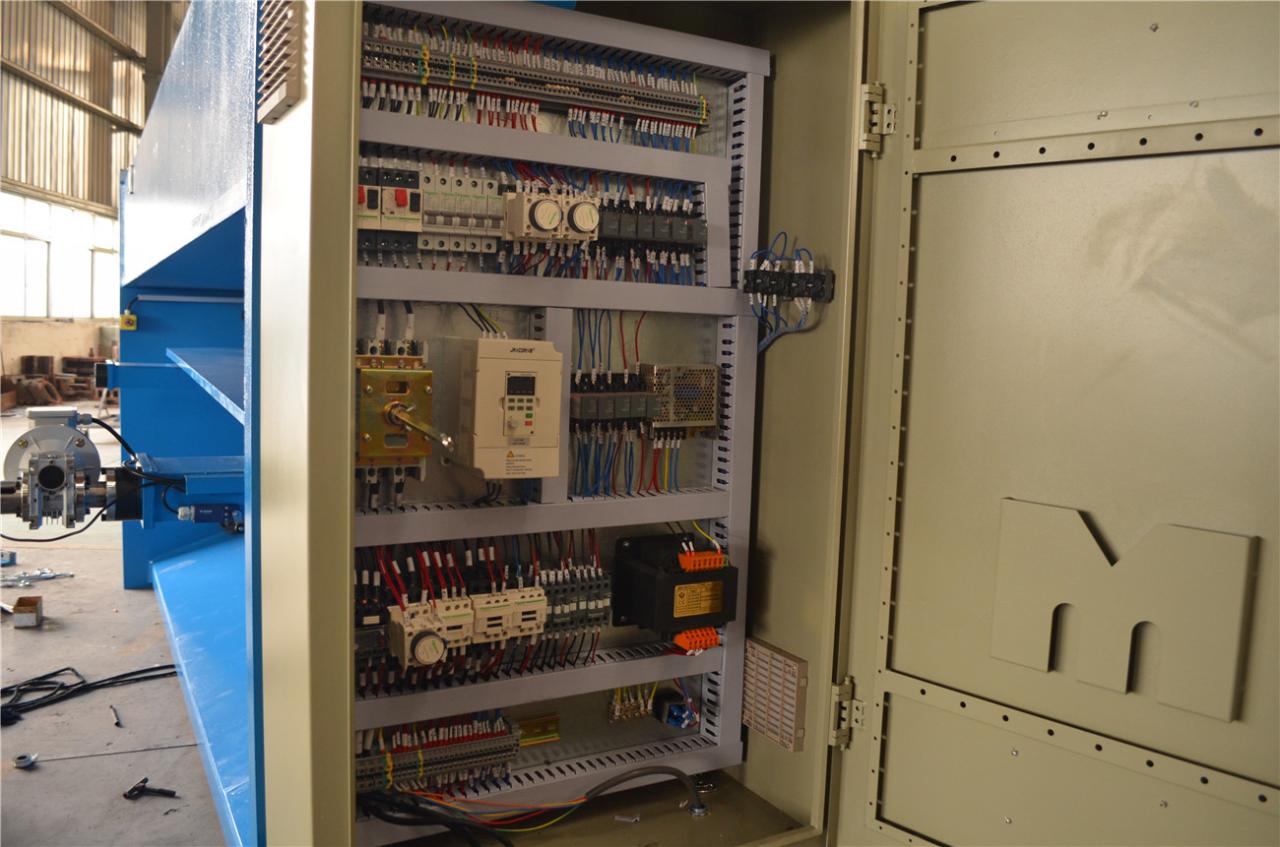

프랑스 슈나이더의 전기

안정성이 높은 프랑스 슈나이더 일렉트릭. 전력이 안정적이지 않은 경우에도 잘 작동할 수 있습니다. 그리고 고객은 전 세계 어디에서나 쉽게 교체할 수 있습니다.

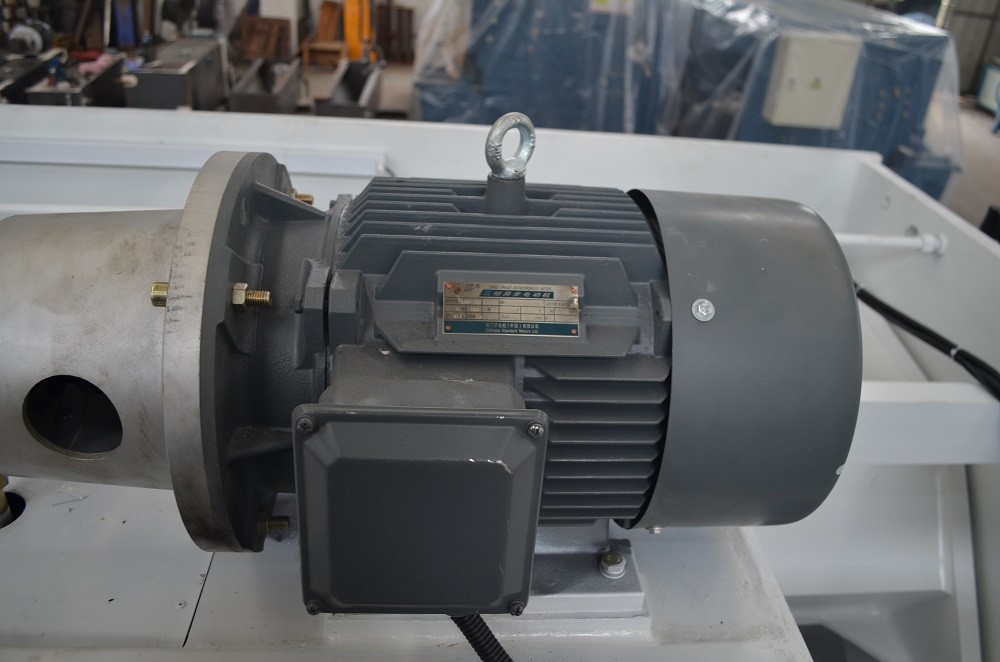

독일에서 메인 모터 지멘스

독일 유명 브랜드 모터는 기계의 수명을 향상시키고 기계가 저소음 환경에서 작동하도록 합니다.

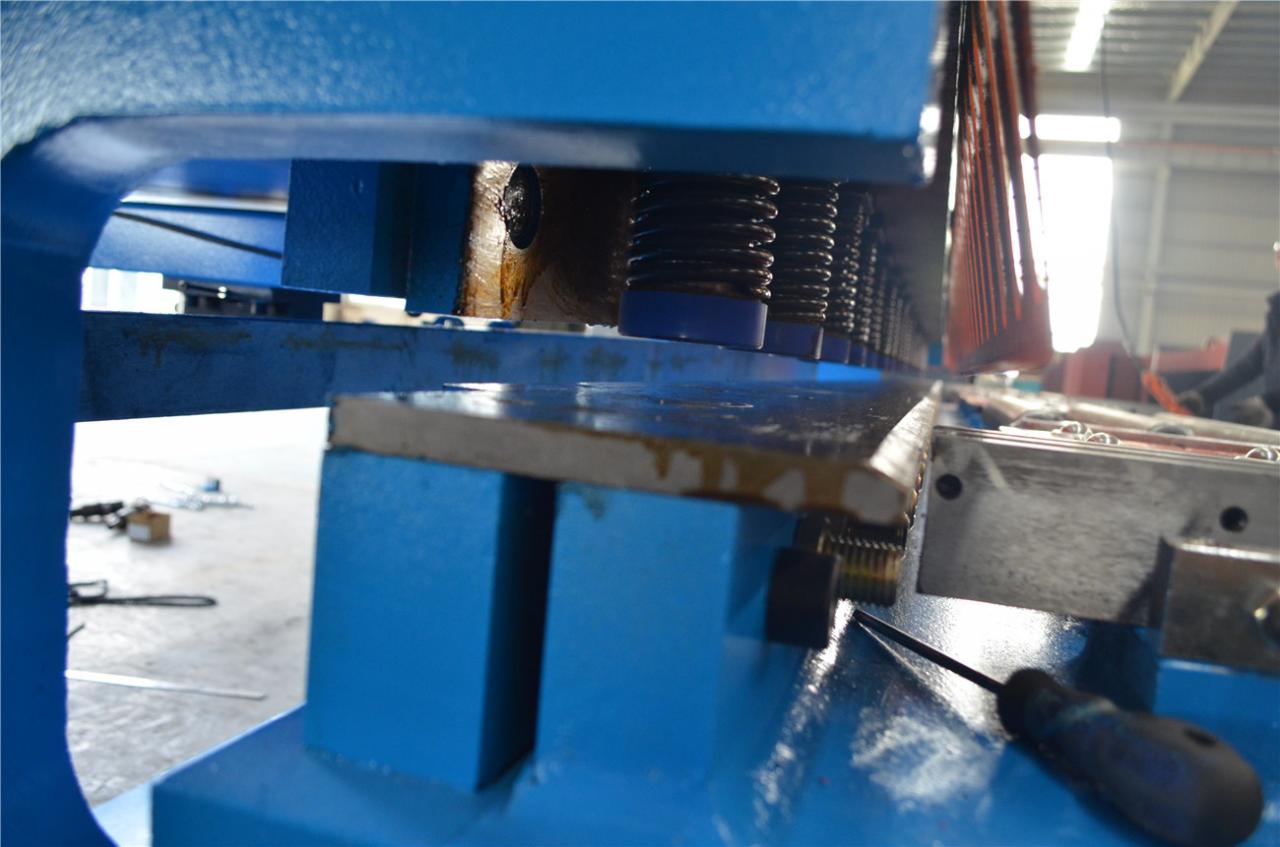

내장형 스프링 압력 실린더

특수 재료 개스킷이 장착된 하단부는 압력을 별도로 제어하여 알루미늄 합금 또는 기타 연질 재료가 각인되는 것을 방지합니다.

전방 위치 수직 조절기

전면 포지셔닝 장치, 가장 왼쪽 전면 지지대에 수직 및 포지셔닝 장치를 설정하여 절단 정밀도, 쉬운 작동, 실용적이고 효율적인 보장.

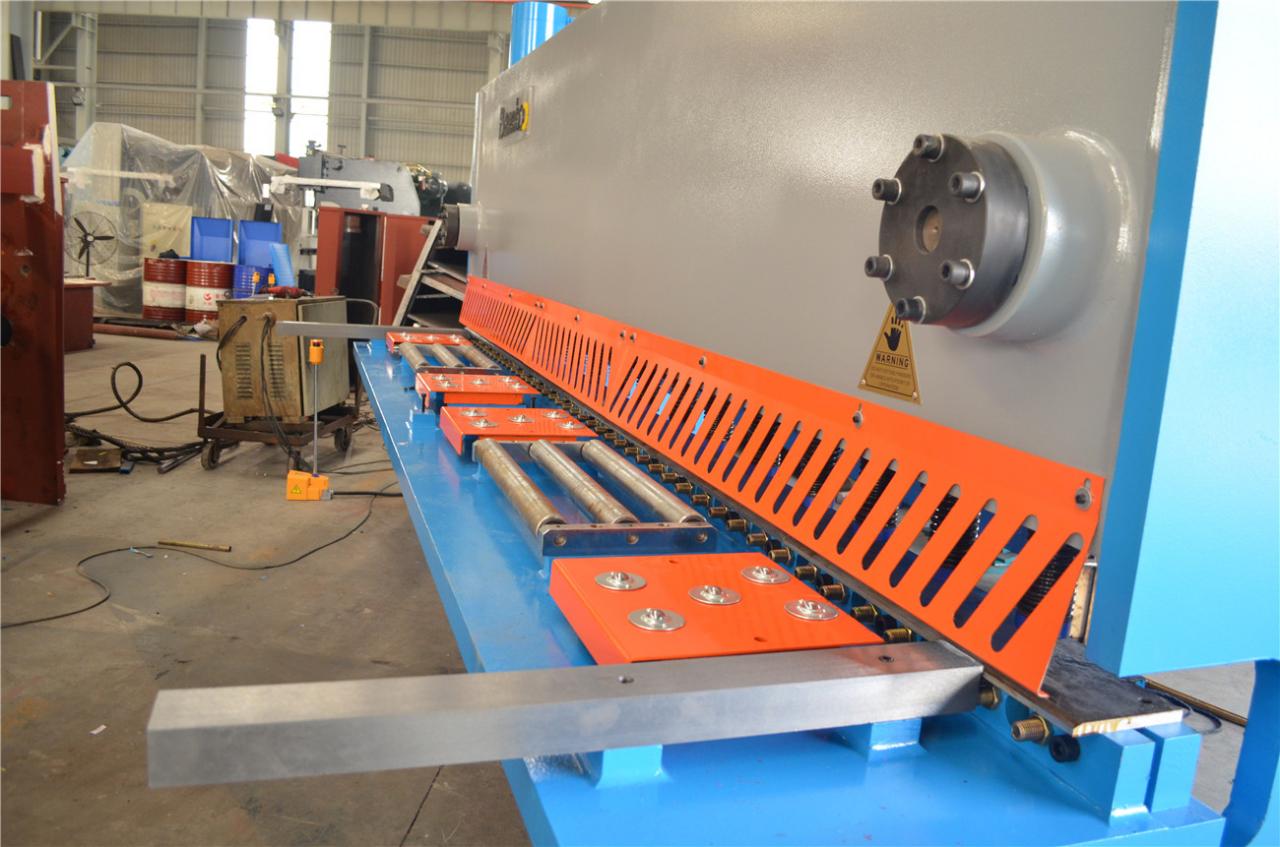

작업대 롤링 스틸 볼

작업대의 롤링 스틸 볼은 마찰을 줄이고 공작물 표면을 보호할 수 있습니다.

모델	연강 (450Mpa)	절단 길이(mm)	목구멍 깊이(mm)	백 게이지 범위(mm)	경사각 조정	스트로크 당 분	메인 모터	L×W×H(mm)	무게(t)
4×2000	4	2000	80	600	0.5°~2°	14	5.5	2600×1680×1750	3.8
4×2500	4	2500	80	600	0.5°~2°	14	5.5	3100×1750×1765	4.5
6×2500	6	2500	80	750	0.5°~1°30′	14	7.5	3100×1725×1900	5.3
6×3200	6	3200	80	750	0.5°~1°30′	12	7.5	3935×1840×1995	6.5
6×4000	6	4000	80	750	0.5°~1°30′	10	7.5	4650×1840×2100	8.5
6×5000	6	5000	80	750	0.5°~1°30′	8	7.5	5650×2185×2380	10.5
6×6000	6	6000	80	750	0.5°~1°30′	8	7.5	6650×2260×2380	15.2
8×2500	8	6000	80	750	0.5°~1°30′	14	7.5	3135×1840×2075	6
8×3200	8	3200	80	750	0.5°~1°30′	12	7.5	3850×1990×2050	6.8
8×4000	8	4000	80	750	0.5°~1°30′	10	7.5	4650×2030×2075	9
8×5000	8	5000	80	750	0.5°~2°	7	15	5650×2050×2400	12.5
8×6000	8	6000	100	750	0.5°~2°	7	15	6805×2115×2715	19.8
10×2500	10	2500	100	750	0.5°~2°30′	10	15	3195×1915×2205	8
10×3200	10	3200	100	750	0.5°~2°30′	8	15	3895×1900×2235	8.8
10×4000	10	4000	100	750	0.5°~2°30′	6	15	4695×1970×2270	9.15
10×5000	10	5000	100	750	0.5°~2°30′	5	15	5700×2115×2715	16
10×6000	10	6000	100	750	0.5°~2°30′	5	15	6905×2115×2800	22
12×2500	12	2500	100	750	0.5°~2°30′	10	15	3195×2000×2210	8.3
12×3200	12	3200	100	750	0.5°~2°30′	8	15	3895×2050×2240	9.2
12×4000	12	4000	100	750	0.5°~2°30′	5	15	4710×2110×2450	13
12×5000	12	5000	100	750	0.5°~2°30′	5	30	5750×2115×2800	20
12×6000	12	6000	100	750	0.5°~2°30′	5	30	7150×2300×3100	29
16×2500	16	2500	100	750	0.5°~2°30′	8	15	3215×1970×2340	8.7
16×3200	16	3200	100	750	0.5°~2°30′	7	15	3915×1970×2455	11
16×4000	16	4000	100	750	0.5°~2°30′	6	15	4715×2010×2590	15
16×5000	16	5000	100	750	0.5°~3°	5	30	6000×2300×3000	23
16×6000	16	6000	80	750	0.5°~3°	5	37	7250×2400×3100	36
20×2500	20	2500	100	750	0.5°~3°	6	22	3235×2020×2465	10.5
20×3200	20	3200	120	750	0.5°~3°	5	30	4150×2065×2755	18
20×4000	20	4000	120	750	0.5°~3°	4	30	4955×2125×2885	21
20×5000	20	5000	120	750	0.5°~3°	4	37	6000×2300×3050	29
25×2500	25	2500	120	750	0.5°~3.5°	5	37	3465×2130×2710	15
25×3200	25	3200	120	750	0.5°~3.5°	5	37	4120×2200×3000	21
25×4000	25	4000	120	750	0.5°~3.5°	4	37	4950×2200×3150	26
30×2500	30	2500	120	750	0.5°~3.5°	4	37	3465×2170×2770	16
30×3200	30	3200	120	750	1°~3.5°	3	45	4200×2300×3200	23
40×2500	40	2500	180	750	1°~4°	4	45	3770×2550×3400	29
40×3200	40	3200	180	750	1°~4°	4	55	3770×2550×3400	29
