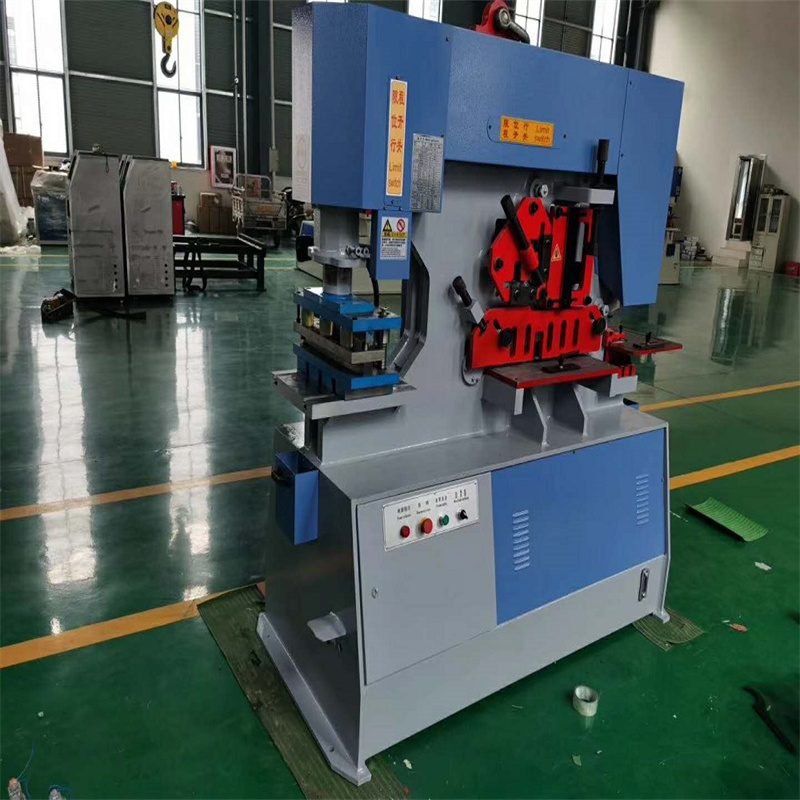

65 톤 250t 냉간 제철소 120t 톤 90 Cnc 120 톤 이중 실린더 유압 Ironworker

제품 설명

유압 펀칭 및 전단기 라운드 홀 펀칭, 사각 홀 펀칭, 직사각형 홀 펀칭, 강판 펀칭, 플랫 바 펀칭, 앵글 스틸 펀칭, C 채널 펀칭, H 빔 펀칭, I 빔 펀칭, 강판 벤딩, 앵글 스틸, 노칭 및 벤딩, 앵글 강철 전단/절단, 평면 전단/절단, 원형/사각 막대 전단/절단, C-채널 전단/절단, I-빔 전단/절단, T-바 전단/절단, 앵글 굽힘 및 파이프 노칭!

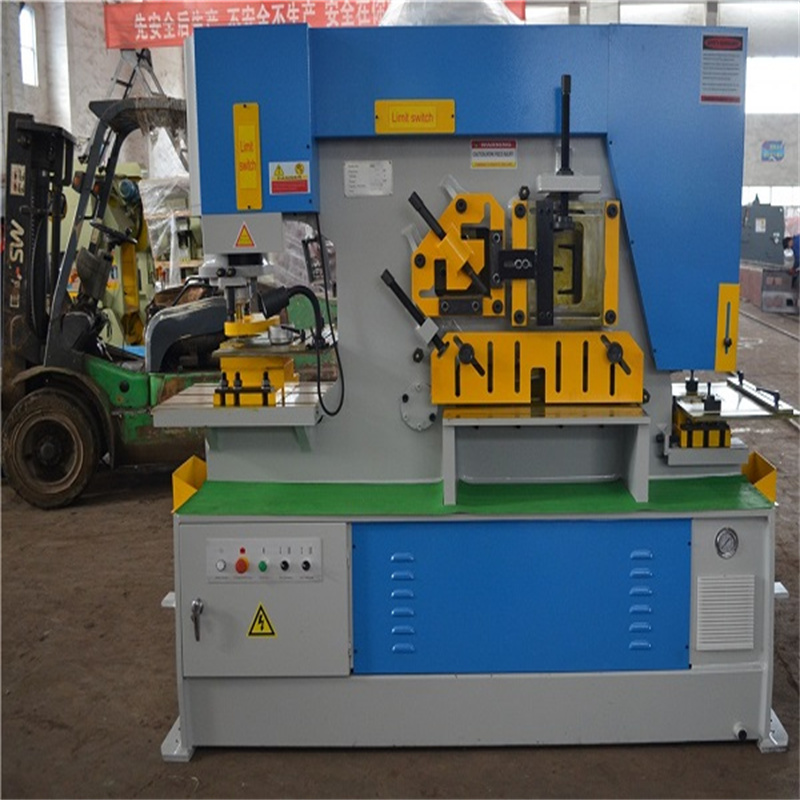

유압 철 작업자의 전체 구조

1. Q35Y 시리즈 유압 철 작업자, 완전히 유럽식 디자인, 기계는 강하고 사용하기 쉬운 기계로 판, 사각 막대, 앵글, 원형 막대, 채널 등과 같은 모든 종류의 재료를 자르고 펀칭할 수 있습니다.

2. RAYMAX 산업용 유압 제철공은 업계 최고 품질 기준에 맞게 설계 및 제작되었습니다. 이 수익성 있는 기계는 앞으로 수십 년 동안 어떤 힘든 제조 공장에도 도움이 될 것입니다.

유압 시스템

1. 통합 유압 제어 시스템을 채택하여 유지 보수가 더 안정적이고 쉽습니다.

2. 실린더에 있는 모든 물개는 미국, 가장 유명한 상표, 좋은 품질 및 고성능에서 PARKER입니다.

3. 정격 부하에서 지속적으로 작업할 수 있고 안정적인 작업 및 고정밀 작업이 가능합니다.

전기 시스템 및 안전 인터록

1. 전기 구성 요소는 국제 표준, 신뢰할 수있는 안전, 긴 수명, 우수한 간섭 방지 기능에 따라 유럽에서 제공되며 방사선 장치는 전기 캐비닛에 장착됩니다.

2. 작동 안전을 보장하는 보호 울타리와 안전 인터록. 작동하기 쉬운 움직일 수 있는 한 손 페달 스위치가 있습니다.

3. 안전을 위한 기계 및 발 스위치의 비상 정지, CE 규정에 따른 발 페달.

제품 매개변수

유형	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
압력(톤)	60	90	120	140
최대 절단 두께(mm)	16	20	25	30
플레이트 강도(N/mm)	450	450	450	450
절단 각도(도)	7	8	8	8
1스트로크 절단 사이즈(mm)	16x250 8x400	20x330 10x480	25x330 16x600	20x355 20x600
램 스트로크(mm)	80	80	80	80
스트로크 수(cpm)	8	8	6	6
목 깊이(mm)	300	355	400	600
펀칭 두께(mm)	16	20	25	30
최대 펀칭 직경(mm)	25	30	35	38
주 모터의 힘 (KW)	4	5.5	7.5	11
치수 초과(mm)	1640x730x1770	1860x800x2090	2355x960x2090	2680x1040x2300
무게(kg)	1600	2000	4800	6800
