자동 파이프 절단기 1000w 소형 작업대 파이버 레이저 절단기

기계 설명

레이저 절단은 오늘날 사람들이 마스터한 다양한 절단 기술 중 최고의 절단 방법입니다. 레이저 절단의 장점은 작은 열 변형, 높은 절단 정확도, 저소음, 무공해, 초기 투자가 크지만 자동 절단을 실현하기 쉽습니다(단점). 그러나 가공 비용은 기계 가공보다 50% 적습니다. 선진 제조 기술로서 레이저 절단은 광범위한 적용 범위, 유연한 공정, 높은 가공 정밀도, 우수한 품질, 깨끗한 생산 공정 및 자동화의 용이한 실현, 유연성, 지능화, 제품 품질 및 노동 생산성 향상의 장점을 가지고 있습니다.

기계 기능

1. 기계는 개방형 작업대 구조, 수입 고정밀 이중 드라이브 랙 및 피니언 및 선형 가이드 레일, 안정적인 전송 및 고정밀을 채택합니다.

2. 침대와 이동 빔 모두 일체형 용접 구조를 채택합니다. 베드는 600°C에서 열처리되고 12미터 갠트리 밀링으로 마무리됩니다. 24시간 동안 용광로에서 냉각됩니다. 어닐링 후 거칠고 진동 노화 처리를 거쳐 용접 및 가공 적응성, 우수한 강성, 고정밀을 완전히 제거 할 수 있으며 변형없이 장기간 사용할 수 있습니다.

3. X, Y 및 Z 축은 모두 고정밀, 고속, 큰 토크, 큰 관성, 안정적이고 내구성있는 성능을 갖춘 서보 모터로 프랑스에서 수입됩니다. 전체 기계의 고속 및 가속을 보장하십시오.

4. Windows 운영 체제를 기반으로 하는 CYPCUT 파이버 레이저 절단기의 특수 수치 제어 시스템을 채택하고 강력한 기능, 우수한 인간-기계 인터페이스 및 간단한 조작으로 레이저 절단 제어를 위한 많은 특수 기능 모듈을 통합합니다.

5. CYPNEST Expert Edition 네스팅 소프트웨어는 CNC 절단기가 "상시 절단, 고효율 절단 및 높은 중첩율 절단"을 실현하는 핵심 기술입니다. 자재를 효과적으로 절약하고 절단 효율을 향상시키기 위한 근본적인 보장입니다.

6. 커팅 헤드는 높은 감지 정확도, 민감한 응답 및 가장 안정적이고 신뢰할 수있는 성능으로 국제적으로 유명한 브랜드 및 용량 성 센서에서 생산하는 특수 파이버 레이저 커팅 헤드를 채택합니다. 7. 독일에서 수입된 고정밀 전자 제어 비례 밸브는 절단 보조 가스의 공기 압력을 정밀하게 제어하여 최상의 절단 효과를 얻을 수 있습니다.

기계 부품

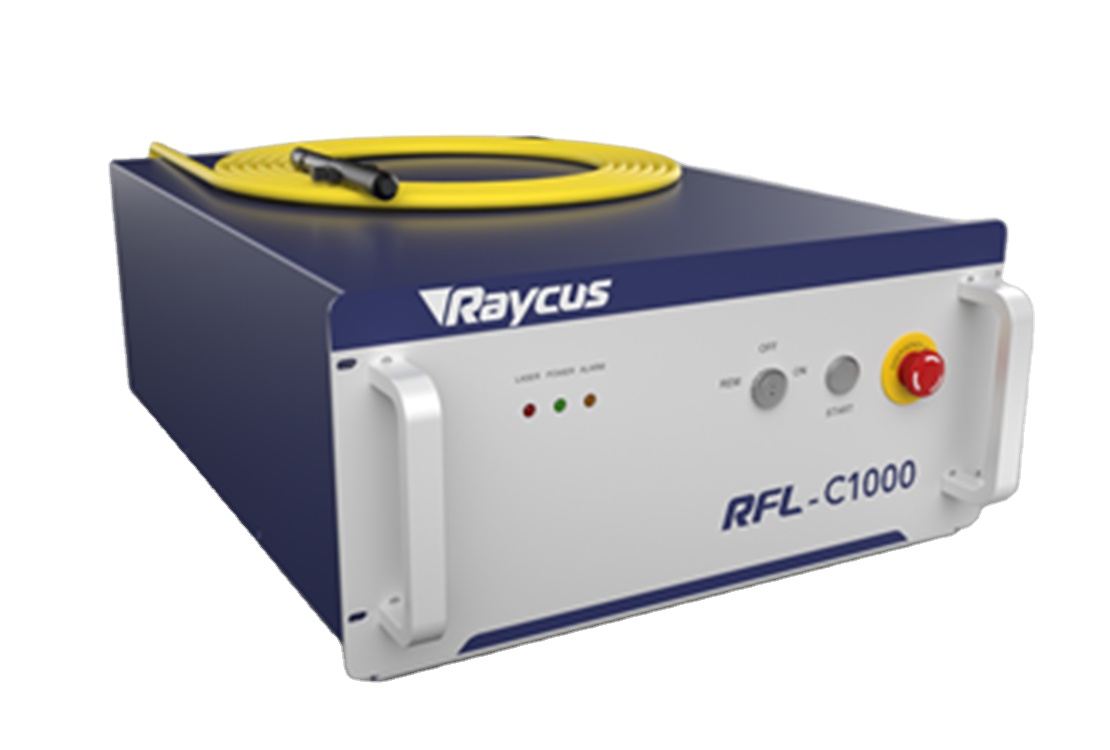

Raycus RFL-C1000 파이버 레이저 소스

• 우수한 빔 품질(BPP)

• 전체 전력 범위에서 일정한 BPP

• 긴 초점 거리를 사용하여 여전히 작은 점을 얻습니다.

• 전기 광학 변환 효율>25%

• 유지보수가 필요 없는 작동

• 모듈식 설계, "플러그 앤 플레이"

• 작은 크기와 쉬운 설치

• 펌프 소스의 서비스 수명 >100,000시간

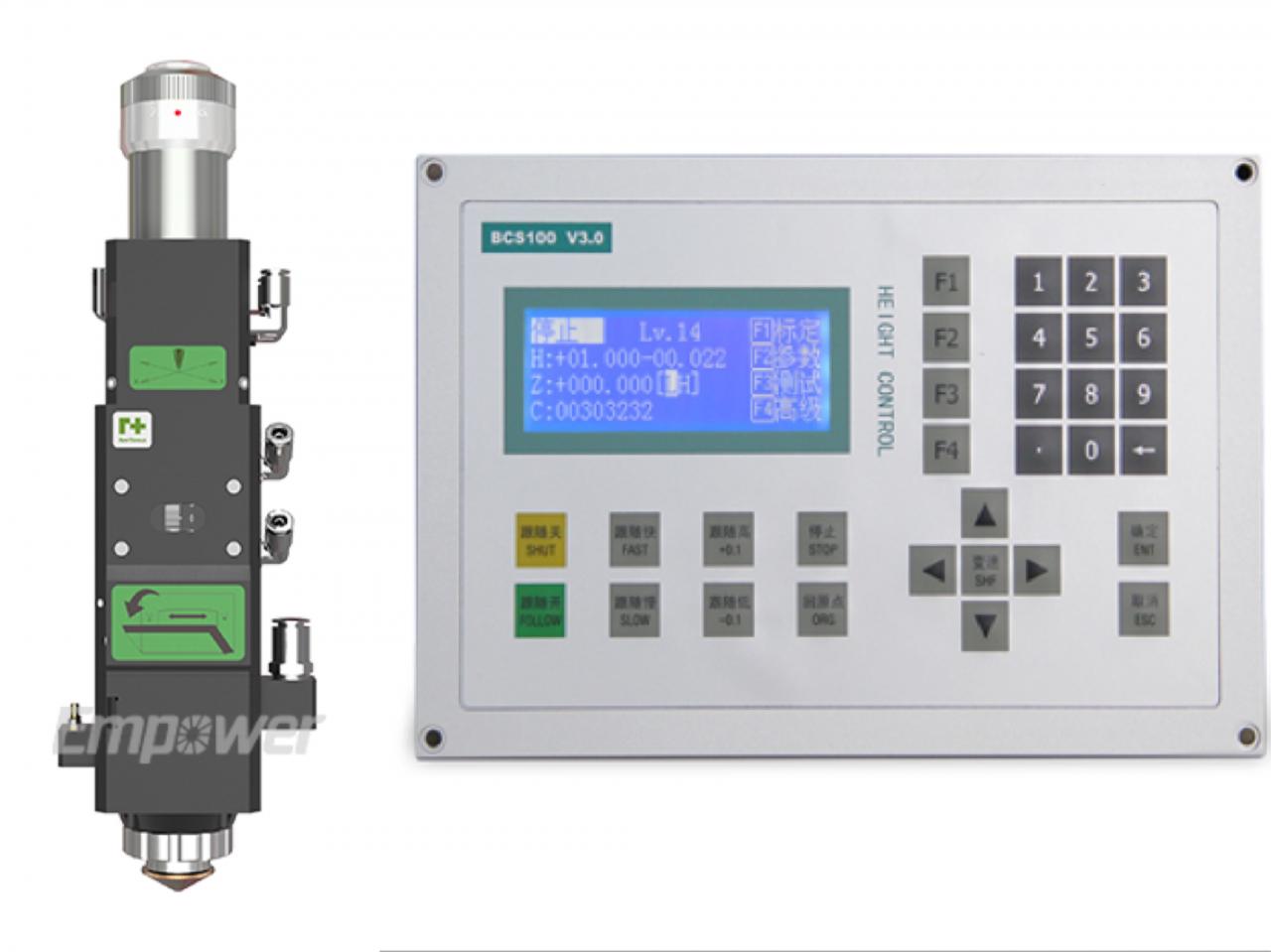

커팅 헤드 및 높이 조절기

• 정전식 높이 감지와 함께 사용할 수 있습니다.

• 온도 센서는 광학 장치를 보호하고 과열 가능성을 최소화합니다.

• 초점을 설정하기 위한 10mm의 렌즈 이동.

• 커버 유리에 빠르고 쉽게 접근할 수 있습니다.

• 스팟 크기를 최적화하는 유연한 디자인.

• 부드러운 보조 가스 흐름.

• 컴팩트하고 가벼운 디자인.

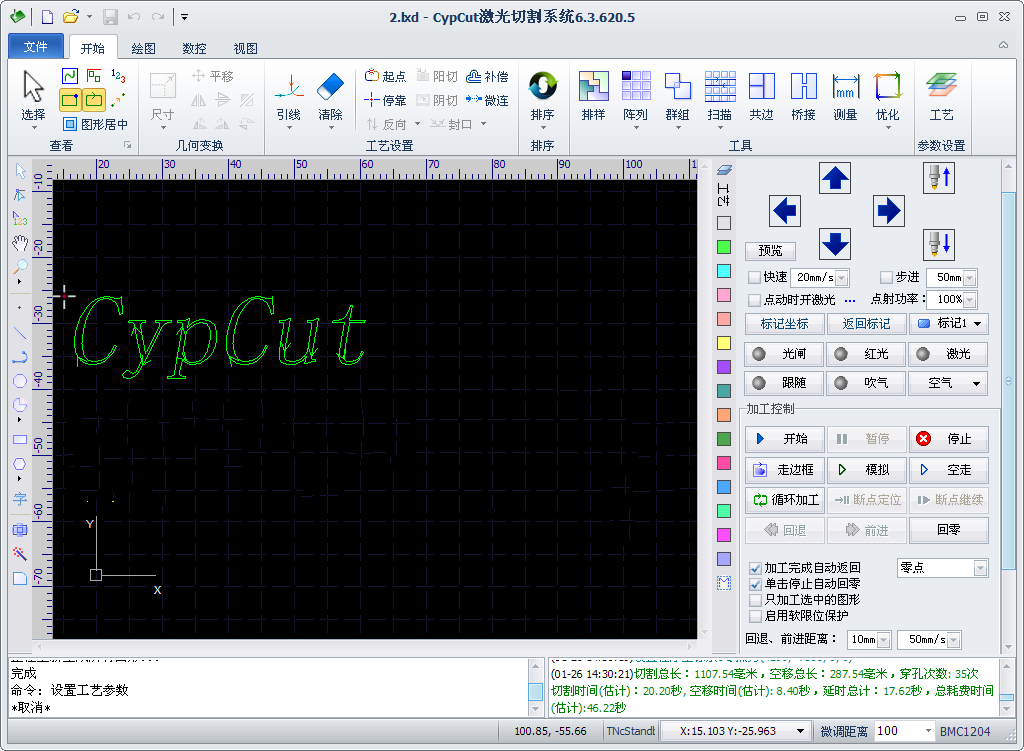

사이프컷 커팅 시스템

• 자동 높이 조정

• 소프트웨어 보호

• 레이저 빔 전력 제어

• 갑작스런 종료 지점 재개 기능

• 개구리 점프 및 자동 엣지 포지셔닝 기능

• 라운드 에지를 유발하는 신호 지연을 방지하기 위한 실시간 응답

사양

주요 구성품 목록
아니.	구성 요소 이름	제조사--원산지
1	공작 기계	판 용접 공작 기계--Dahan
2	머신 빔	알루미늄 빔--Dahan
3	파이버 레이저 소스	Raycus/최대 1000W--중국
4	레이저 헤드	Raytools-- 중국
5	절단 시스템	키컷 -- 중국
6	서보 모터 및 드라이버	슈나이더 -- 프랑스
7	감속기	신포 -- 일본
8	가이드 레일	하이윈 -- 대만
9	랙 & 피니언	대만의 YYC
10	비례 밸브	SMC --일본
11	냉각기	한리 -- 중국

명세서
레이저 파워	1000W
절단면적(mm)(L×W)	3000mm×1500mm
최대절삭속도(m/min)	120m/분
최대 가속	1.5G
위치 정확도	±0.03mmmm
반복 정확도	±0.02mm
최소 선 너비	0.15mm
최대 절삭 깊이(연강)	12mm
스테인레스 스틸 N2	5mm
알류미늄	3mm
운전 방법	수입 서보 모터
전송 방법	수입 기어 랙 & 피니언 더블 드라이버
전기 요구 사항	380V/50Hz.60Amp
전력 소비	12KW
공작물 무게	800kg
무게	5500kg
외형 사이즈(mm)	4800mm×2700mm×1900mm (L×W×H)
팔레트 체인저 포함 외형치수(mm)	8400mm×3000mm×2100mm (L×W×H)
