중국 수동 유압 프레스 기계 튜브 펀칭기

제품 설명

캐스트 구조, 완제품 및 폐기물을 쉽게 블랭킹하기 위한 틸팅. 강성 회전 키 클러치, 리본 브레이크. 과부하 보호 장치는 인력 및 장비의 보호 장치로 붕괴됩니다. 견고하고 정확하며 안정적이며 작동하기 쉽습니다.

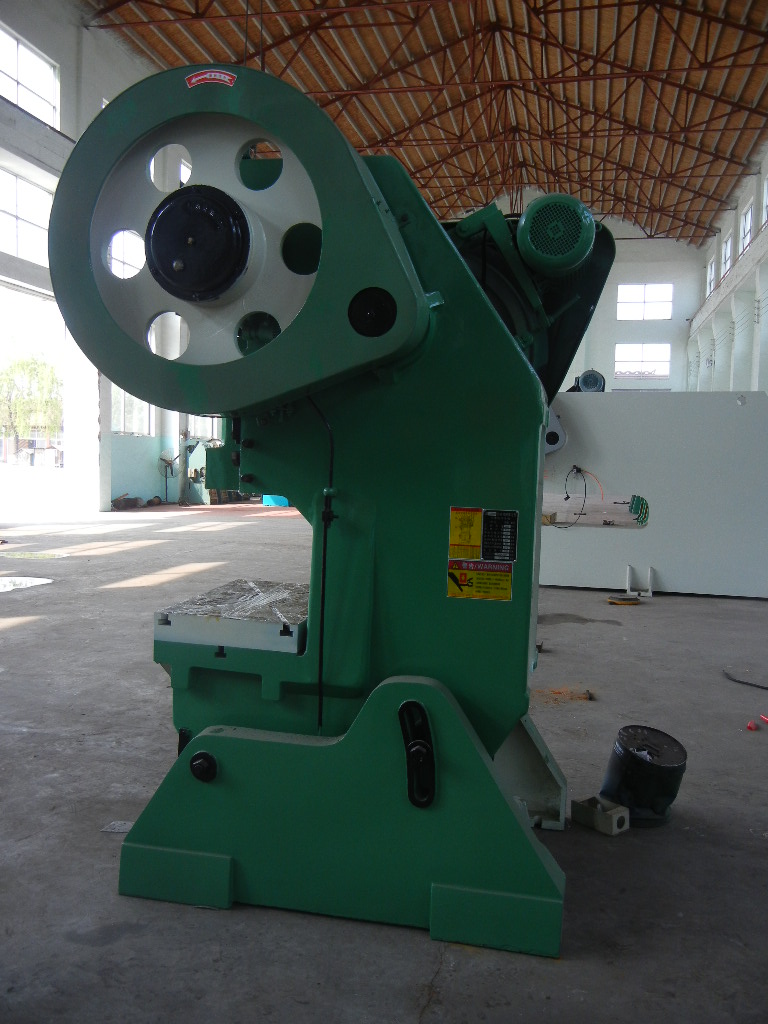

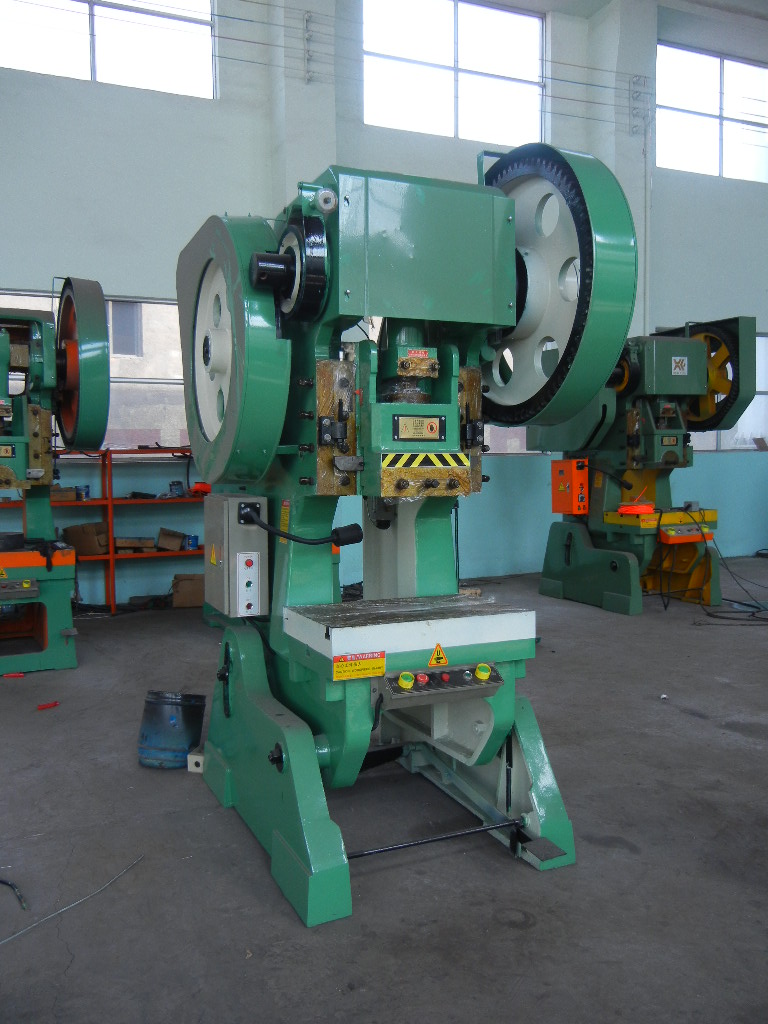

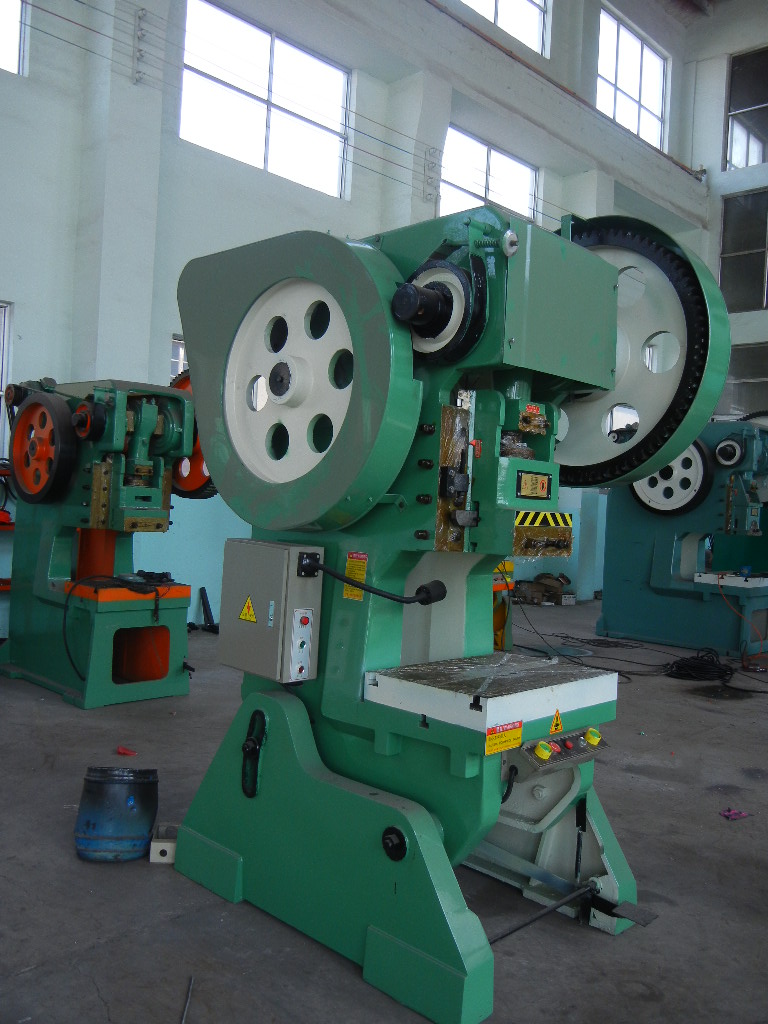

펀치 프레스는 좌우 개방형 기계 본체(즉, C형 기계 본체)를 특징으로 하는 적합한 개방형 크랭크 프레스입니다. 강판 용접 바디는 높은 충격 흡수 성능을 가지고 있습니다. 그것의 참신한 전체적인 디자인은 기계에게 우아한 외관을 줍니다. 목구멍에는 일정한 깊이가 있습니다. 컴팩트한 구조로 사용이 편리하고 안전한 작업이 가능합니다. 펀치 프레스에는 턴키 방식의 리지드 클러치, 캠 밴드 브레이크 및 압하식 안전 장치가 장착되어 있습니다. 작업대는 3면이 열려있어 금형 로딩 및 언 로딩 및 작업이 편리합니다. 펀치 프레스는 기계화 및 자동화에 좋은 조건을 제공하기 때문에 널리 사용됩니다. 그리고 판 펀칭 생산의 주요 장비로 펀치 프레스는 펀칭 홀, 블랭킹, 트리밍, 벤딩, 얕은 스트레칭 및 국방, 항공 우주, 자동차, 트랙터, 모터, 전기 제품, 베어링, 악기, 농업 기계 성형에 사용할 수 있습니다. 및 도구, 자전거, 재봉, 기계 기기, 일일 하드웨어 및 주화 부서.

특징:

1.Steel 용접 바디, 템퍼링 처리, 높은 강성, 정확도 및 안정성;

2. 수직 위치 크랭크축, 조밀한 구조;

3. 크랭크 샤프트는 고주파 담금질 후 연삭 처리를받습니다.

4. 청동 판의 표면을 가진 긴 직사각형 가이드 웨이;

5. 소음과 충격을 줄이기 위해 슬라이드 블록과 펀치 무게의 균형을 이루는 공압 이중 균형 실린더;

6.PLC 제어 및 수입 안전 이중 밸브;

7. 습식 클러치 및 유압 과부하 보호 장치.

기술적인 매개변수

모델	압력(Kn)	압력 스트로크(mm)	슬리퍼 스트로크(mm)	슬리퍼 스트로크 시간(t/min)	최대 폐쇄 높이(mm)	닫힘 높이 조절기(mm)
J23-10T	100	4	50	130	180	35
J23-16T	160	5	60	110	220	50
J23-25T	250	5	70	70	260	60
J23-40T	400	6	100	60	320	80
J23-63T	630	6	100	55	330	80
J23-80T	800	8	120	50	380	100
