Cnc 서보 프레스 브레이크 250t 3.2m 3 1 축 3 미터 판금 프레스 브레이크

주요 특징

1. 용접 강철 구조는 응력을 제거하기 위해 정규화 및 고주파 진동을 통해 공작 기계의 전체 정확도를 보장하고 우수한 강성, 왜곡 방지 및 기울기 방지 기능을 제공합니다.

2. 양면 마스터 실린더는 Y1, Y2 축이 독일에서 수입된 유압 서보 밸브와 동기화된 전기 유압식 CNC 벤딩 머신 CNC 축에 속하며 독일 HEIDENHAIN 격자 폐쇄 루프 제어, 정확한 피드백, 슬라이더가 정확하고 반복적으로 실행됩니다. 슬라이더 정확도 및 병렬 정밀도는 /- 0.01mm에 도달할 수 있습니다.

3. 작업대(V축)에 대한 자동 유압 볼록 보상 시스템은 굽힘 중 공작물의 슬라이더 변형 영향을 해결합니다. 편리하고 정확한 CNC 시스템에 의해 자동으로 조정되는 보정 횟수. (옵션을 위한 기계적 보상 테이블 구조)

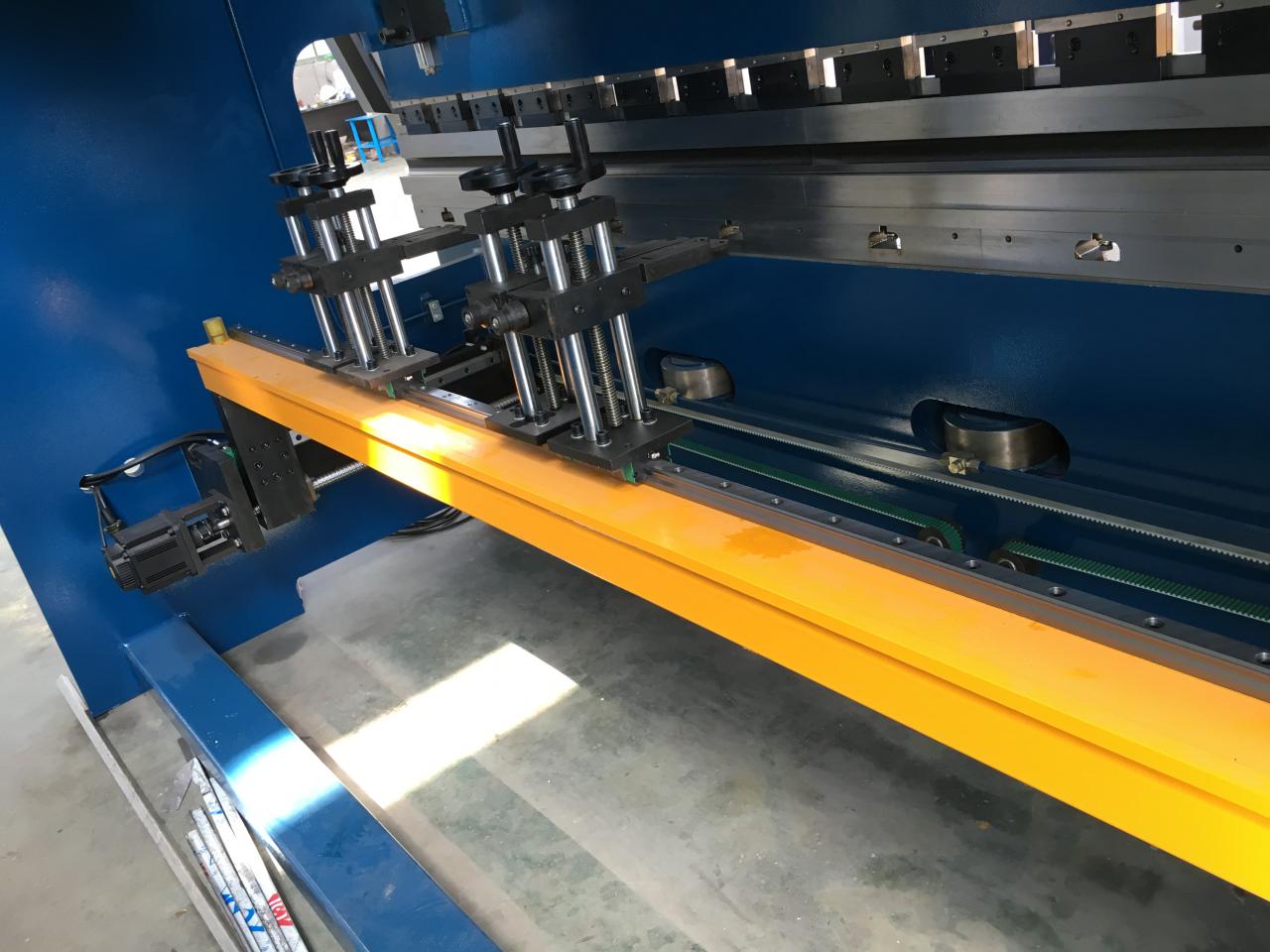

4. 백 게이지(전면 및 후면 위치)는 서보 모터, CNC 시스템, 정밀 볼 나사, 선형 가이드, 동기식 벨트 휠을 통한 전송으로 구동되는 CNC 벤딩 머신의 X축으로 빠르게 실행하고 데이터를 정확하게 위치 지정합니다. (사용자는 R 축 또는 R1 축, R2 축, Z1 축, Z2 축 등을 확장할 수 있습니다.)

5. 전면 공급 장치는 정밀 선형 가이드를 통해 측면으로 이동하여 팔 사이의 간격을 쉽게 제어합니다. 조정 가능한 높이 수준으로 공작물 굽힘의 편의성이 크게 향상됩니다.

6. 편향 보상 메커니즘과 호환되는 빠른 클램프 팔레트 벤딩 금형으로. 높은 정밀도와 높은 굽힘 효율을 보장하기 위해 결합된 모듈식 CNC 벤딩 몰드. 다양한 작업 조건에서 편리한 하부 금형의 위치 조정.

7. 기계의 양쪽 끝에는 격자 눈금자가 장착되어있어 슬라이드와 작업대 사이의 정확한 거리를 측정하는 데 사용됩니다. 기계 프레임 장착 C형 플레이트, 슬라이더 위치에 대한 기둥 변형의 영향을 제거하기 위해 C-플레이트에 설치된 격자. 슬라이더 위치 피드백 데이터는 추정된 서보 밸브 제어 신호 S1 ~ S2 및 출력으로 즉시 수치 제어 시스템으로 전송되어 두 개의 유압 서보 밸브 출력 흐름을 제어하여 두 개의 실린더가 동기화되도록 합니다.

4 점 위치 지정을 위한 활동 빔 구조, 우수한 안정성, Y1, Y2 축은 개별적으로 프로그래밍할 수 있으며 부분 상태로 심을 수 있으며 테이퍼 굽힘(경사 굽힘).

굽힘 성형 후 압력 유지를 중단하여 공작물의 탄성을 줄이고 압력 유지 시간을 설정할 수 있습니다.

8. 기계 주변의 안전 장벽 및 안전 작업을 보장하는 광전 보호 장치. (옵션용 레이저 보호 장치)

기술적인 모수

아니안건값단위
1공칭 힘1000KN
2작업대 길이2500mm
3구멍 사이의 거리2020mm
4목의 깊이320mm
5램 여행120/150mm
6최대 개방 높이320/350mm
7주 전원7.5/11KW
8목 깊이320mm
9무게6000킬로그램
10치수2500*1600*2400mm

주요 아웃소싱 부품

아니부품 이름아웃소싱 제조업체
1동기 제어 비례 밸브보쉬렉스로스
2비례 압력 제어 밸브보쉬렉스로스
3오일 펌프보쉬렉스로스
4씰 링재팬 발쿠아
5튜빙 커넥터EMB
6모터지멘스
7전기 같은슈나이더
8볼스크류대만 하이윈
9선형 가이드대만 하이윈
10격자 통치자 하이덴하인
11서보 모터에스턴

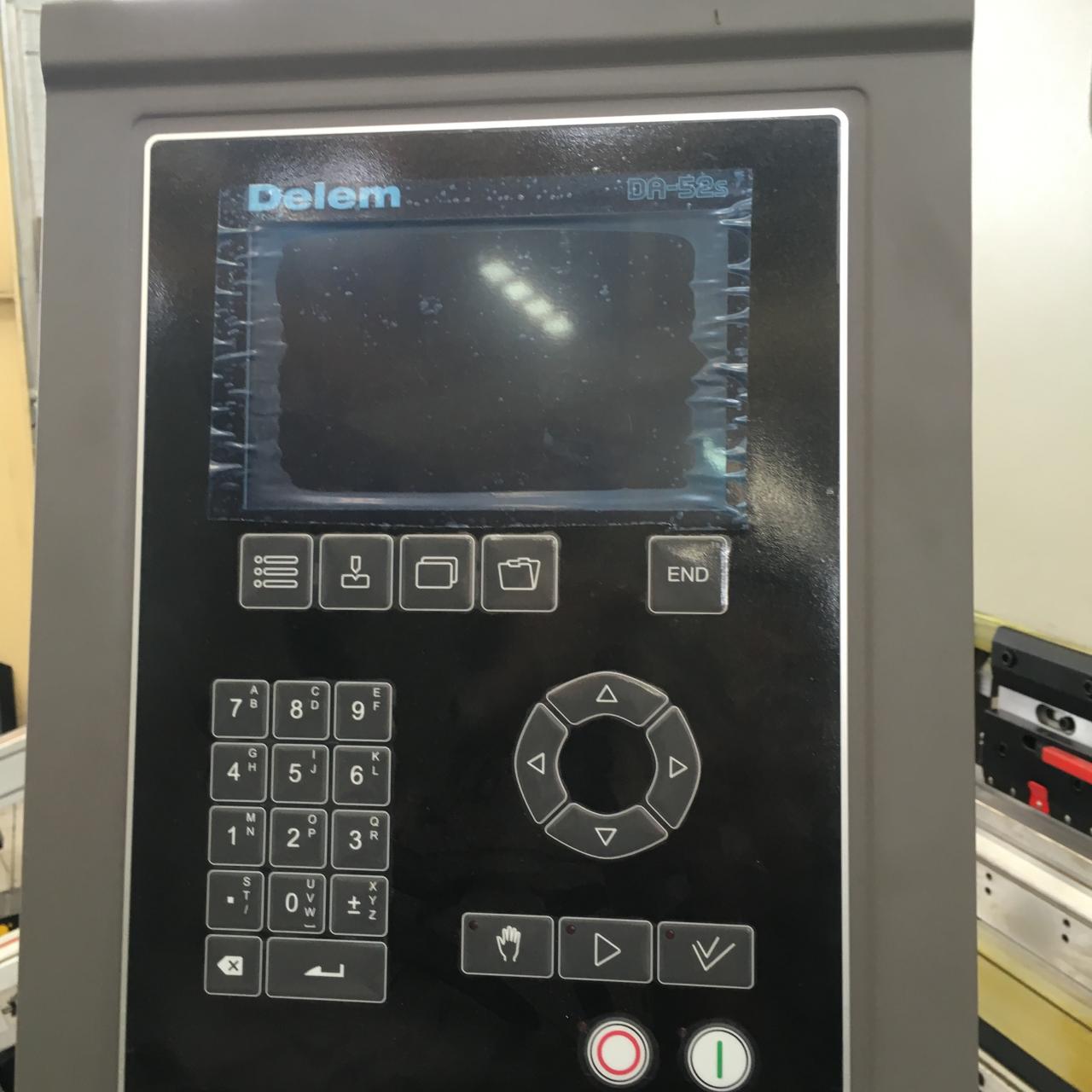

12CNC 시스템 DA52S CNC 시스템

참고: cnc 제어 시스템 ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S 등 옵션

상세 이미지

Cnc 서보 프레스 브레이크 250t/3.2m 3+1 축 3 미터 판금 프레스 브레이크Cnc 서보 프레스 브레이크 250t/3.2m 3+1 축 3 미터 판금 프레스 브레이크Cnc 서보 프레스 브레이크 250t/3.2m 3+1 축 3 미터 판금 프레스 브레이크

우리의 서비스

사전 판매 서비스

1. 24시간 온라인, 2시간 내 응답, 48시간 내 솔루션 제공.

2. 고객의 목적에 따라 가장 적합한 기계를 추천하고,

3. 샘플 테스트 지원,

4. 공장 방문을 환영합니다.

애프터 서비스

1. 하루 만에 솔루션을 제공하고 2일 안에 불만을 해결합니다.

2. 기계 설치 및 사용법 교육

3. 해외 기계를 서비스할 수 있는 엔지니어

4. 장기 협력 고객 할인

5. 보증 2년

포장 및 배송

1) 포장하기 전에 공작 기계는 모든 장비가 100% 자격을 갖추었는지 확인하기 위해 48시간 동안 테스트합니다.

2) 적재하기 전에 안정적인 패키지, 전문적이고 숙련 된 로더가 운송 중 제품 손상을 줄입니다.

3) 우리는 선적 중에 잘 보호될 내부의 강선으로 컨테이너에 기계를 고정했습니다.

4) 내리기, 우리는 나무 캐비닛을 사용하고 기계를 보호하며 기계를 내리기 위해 지게차를 쉽게 사용할 수 있습니다.

자주하는 질문

1. 기계 품질은 어떻습니까? 우리는 품질에 대해 걱정합니다.

RE: RAYMAX는 다년간의 기술 연구를 통해 중국의 성숙한 브랜드로 구조 및 세부 보안 및 정밀도를 포함한 우리의 디자인이 크게 향상되었으며 모든 CE 표준 또는 더 엄격한 표준과 일치할 수 있습니다. 우리의 기계는 금속 후판 산업이 있는 약 50개국에 전 세계적으로 배포되며 Brilliant 기계가 있습니다. 그리고 우리 기계가 있는 곳에 좋은 평판과 터미널 사용자 만족도가 있습니다.

2. 기계 가격이 더 할인 될 수 있는지 여부?

RE: 1. RAYMAX는 항상 10년의 경험을 가진 고품질 기계를 제공합니다. 우리 기계는 기계가 실제 보증 기간보다 더 많이 작동할 수 있도록 충분한 품질 표준을 가지고 있습니다. 이런 식으로 우리는 많은 것을 절약하고 고객을 위해 미리 생각합니다.

RE: 2. 실제로 RAYMAX는 또한 우리의 가격 수준에 대해 생각합니다. 우리는 품질=가격 및 가격=품질, 일치된 가격을 제공하고 고객에게 허용되고 우리 기계에 내구성이 있다고 확신합니다. 우리는 당신이 우리와 협상하고 좋은 만족을 얻는 것을 환영합니다.

3. 중국에 있는 제조소는 어떻습니까?

RE: RAYMAX는 중국 및 전 세계적으로 금속 플레이트 솔루션 기계의 중심인 안후이성 MaAnShan시에 위치하고 있으며 이 분야에서 약 10년 동안 일해 왔습니다. 전문 기술 지원 및 지향적인 서비스를 통해 이 분야에서 풍부한 경험을 쌓았습니다.

세부

  • 슬라이더 스트로크(mm): 100mm
  • 자동 레벨: 완전 자동
  • 목 깊이(mm): 250mm
  • 기계 유형: 토션 바, 프레스 브레이크
  • 작업대 길이(mm): 3200
  • 작업대 너비(mm): 160mm
  • 조건: 새로운
  • 원산지: 중국 안후이
  • 재질 / 가공금속 : 스테인리스강, 알루미늄강, 합금강, 철강 등
  • 자동화: 자동
  • 추가 서비스: 펀칭
  • 연도: 2020
  • 무게(KG): 6000
  • 모터 전력(kw): 7.5kw
  • 주요 판매 포인트: 다기능
  • 보증: 3년
  • 적용 산업: 건축 자재 상점, 기계 수리점, 제조 공장, 농장, 가정 사용, 소매, 인쇄소, 건설 작업, 에너지 및 광업
  • 쇼룸 위치: 이집트, 캐나다, 터키, 이탈리아, 프랑스, 베트남, 페루, 사우디 아라비아, 인도네시아, 파키스탄, 인도, 멕시코, 러시아, 스페인, 태국, 모로코, 케냐, 한국, 칠레, UAE, 콜롬비아, 알제리, 루마니아, 방글라데시, 남아프리카 공화국, 카자흐스탄, 우크라이나, 나이지리아, 우즈베키스탄, 타지키스탄
  • 마케팅 유형: 신제품 2020
  • 기계 시험 보고서: 제공
  • 영상출입검사 : 제공
  • 핵심 부품 보증: 3년
  • 핵심 부품: 베어링, 모터, 펌프, 압력 용기, 엔진
  • 힘: 유압
  • 원료: 시트 플레이트
  • 응용 프로그램: 금속 시트 구부리기
  • 안전 보호: 보호 가드
  • 모터: 지멘스 BEIDE
  • 전기 제품: 슈나이더
  • 유압 시스템: REXROTH
  • 공칭 압력(kN): 10000
  • 인증: 세
