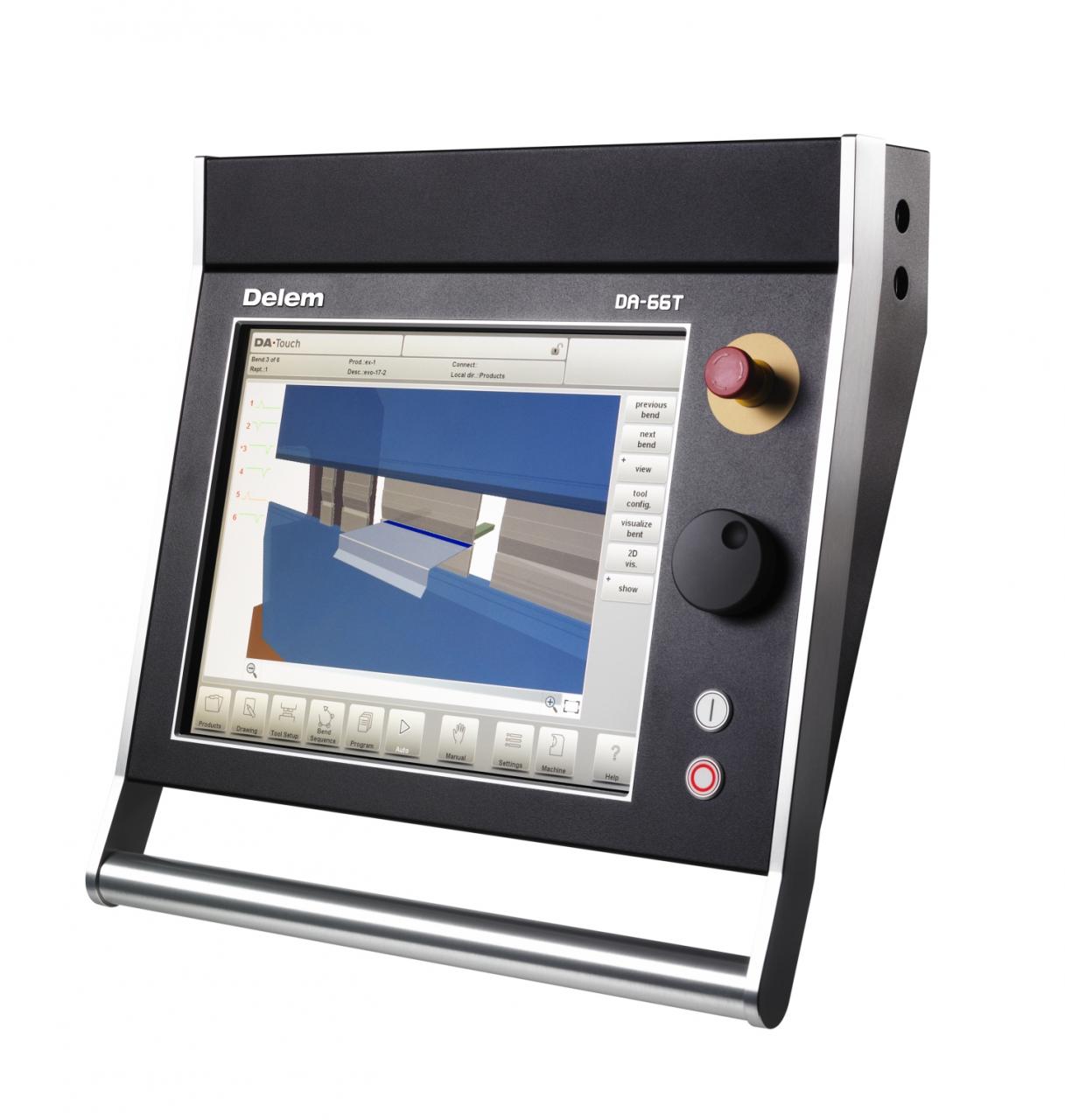

3d 터치 스크린 시스템을 갖춘 Da-66t 컨트롤러 Cnc 유압 프레스 브레이크 가격

특징

고급 디자인 개념, 단순한 외관, 편안한 작동 인간-기계 경험 준수

특수 NC 또는 CNC 벤딩 제어 시스템은 벤딩 머신의 메인 프레임에 장착됩니다.

다단계 프로그래밍 기능은 백 게이지 스토퍼 및 글라이딩 블록의 위치에 대한 자동 정밀 조정뿐만 아니라 다단계 절차의 자동 작동 및 연속 위치 지정을 달성할 수 있습니다.

기계에는 절곡 계수 기능이 제공되어 처리량을 실시간으로 표시하고 스토퍼와 글라이딩 블록의 위치, 절차 및 매개변수의 정전 메모리를 제공합니다.

수입 볼 베어링 리드 스크류와 선형 가이드 레일은 후방 스토퍼에 사용되어 후방 스토퍼의 위치 결정 정밀도를 보장하여 기계의 가공 정밀도를 높입니다.

세부 이미지

옵션 컨트롤러

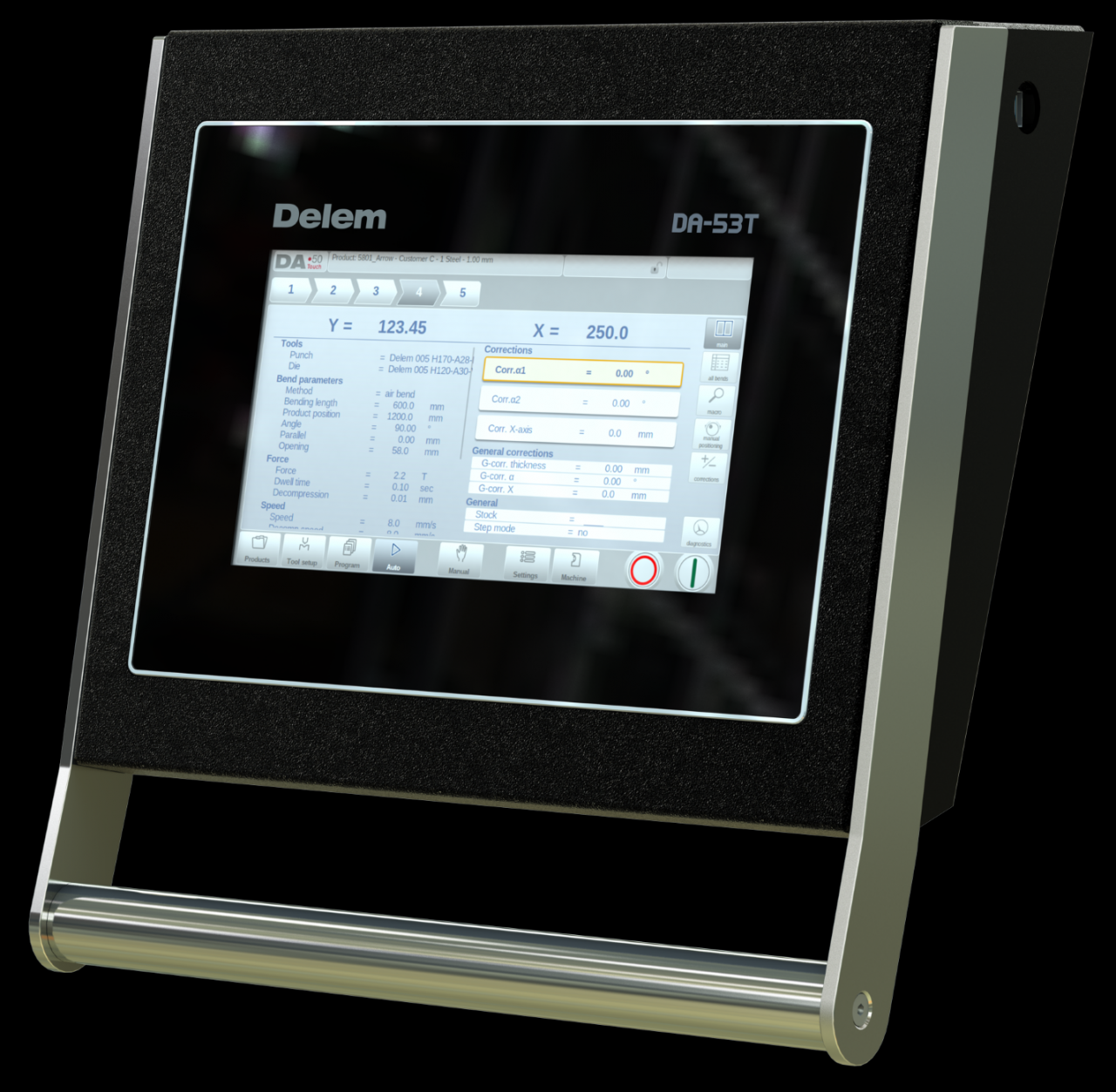

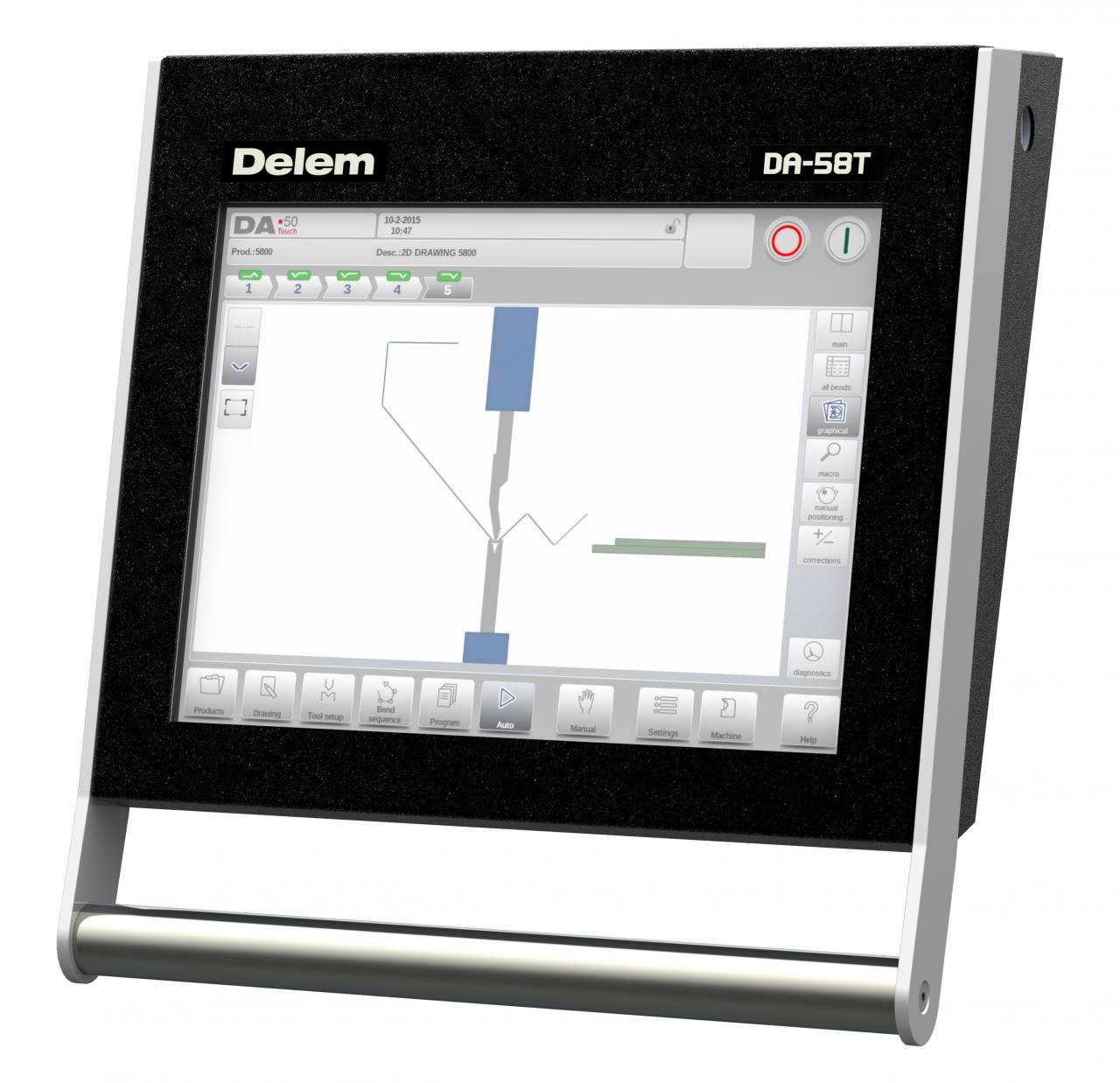

델렘 DA-50 터치 시리즈

DA-50 Touch 시리즈 프레스 브레이크 컨트롤은 강력한 경제적인 프레스 브레이크 애플리케이션을 위한 현대적인 소형 및 다목적 솔루션을 제공합니다.

최첨단 프레스 브레이크 제어를 기반으로 하는 그래픽 프로그래밍 및 수치 프로그래밍 솔루션은 최적의 유연성을 가능하게 합니다.

DA-60 터치 시리즈(옵션)

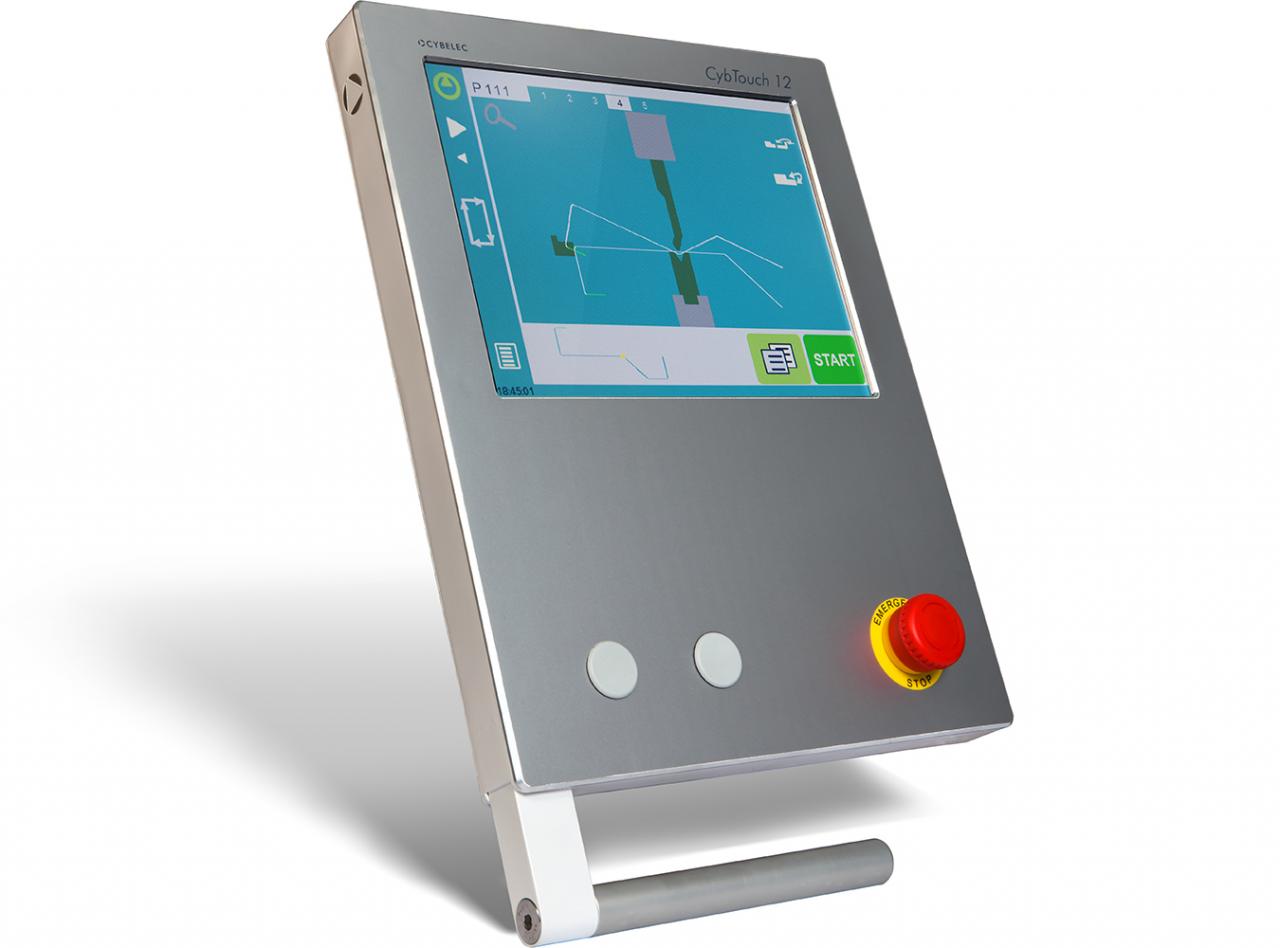

Cybelec CybTouch 8,12,15, 스위스

CybTouch는 CNC 프레스 브레이크용으로 특별히 설계되었습니다.

직관적이고 생생한 컬러 풀 터치 스크린과 고도의 기능 통합을 갖추고 있습니다. 견고한 디자인은 패널 또는 하우징 버전으로 제공됩니다. 큰 키, 온라인 도움말, 단순화된 소프트웨어 및 작업자를 지속적으로 안내하는 기타 많은 자동 기능 덕분에,

고객별 기능 보증을 위한 CybTouch 개방형 아키텍처 개념. "직관적인 프로그래밍" 개념으로 인해 사용자 친화적인 프로그래밍이 용이합니다.

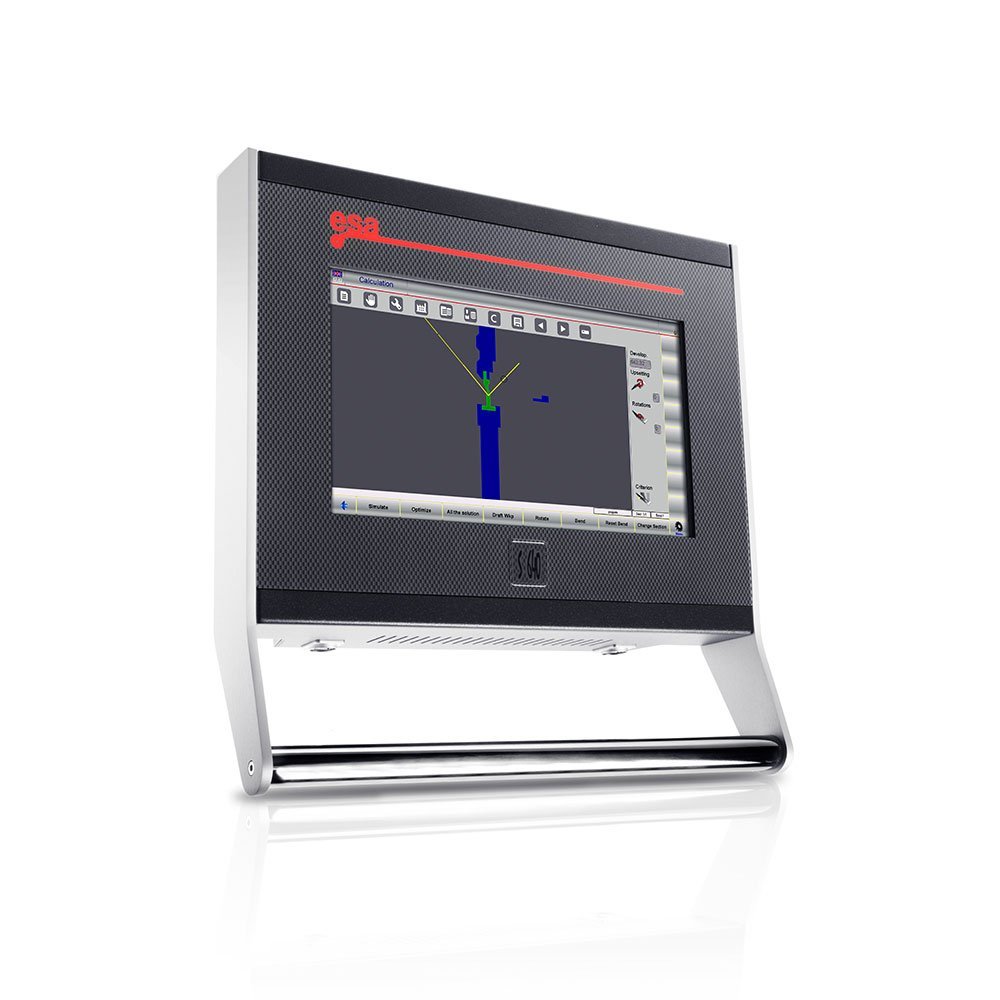

Esautomotion S630,S640,S650, 이탈리아

벤딩을 위해 특별히 설계된 소프트웨어의 지능적인 핵심은 모든 VIS-600 및 800 CNC에서 작동하므로 모든 유형의 가공에서 탁월한 성능을 보장합니다.

각 고객의 요구에 따라 임시로 개발된 당사의 턴키 소프트웨어는 모든 굽힘 시퀀스를 최적화하면서 2D 및 3D 시각화를 모두 허용합니다.

고유한 Esautomotion의 독점적인 FLED(Fast LEearning Design) 철학 덕분에 기계 조작자의 작업을 크게 단순화하고 가속화합니다.

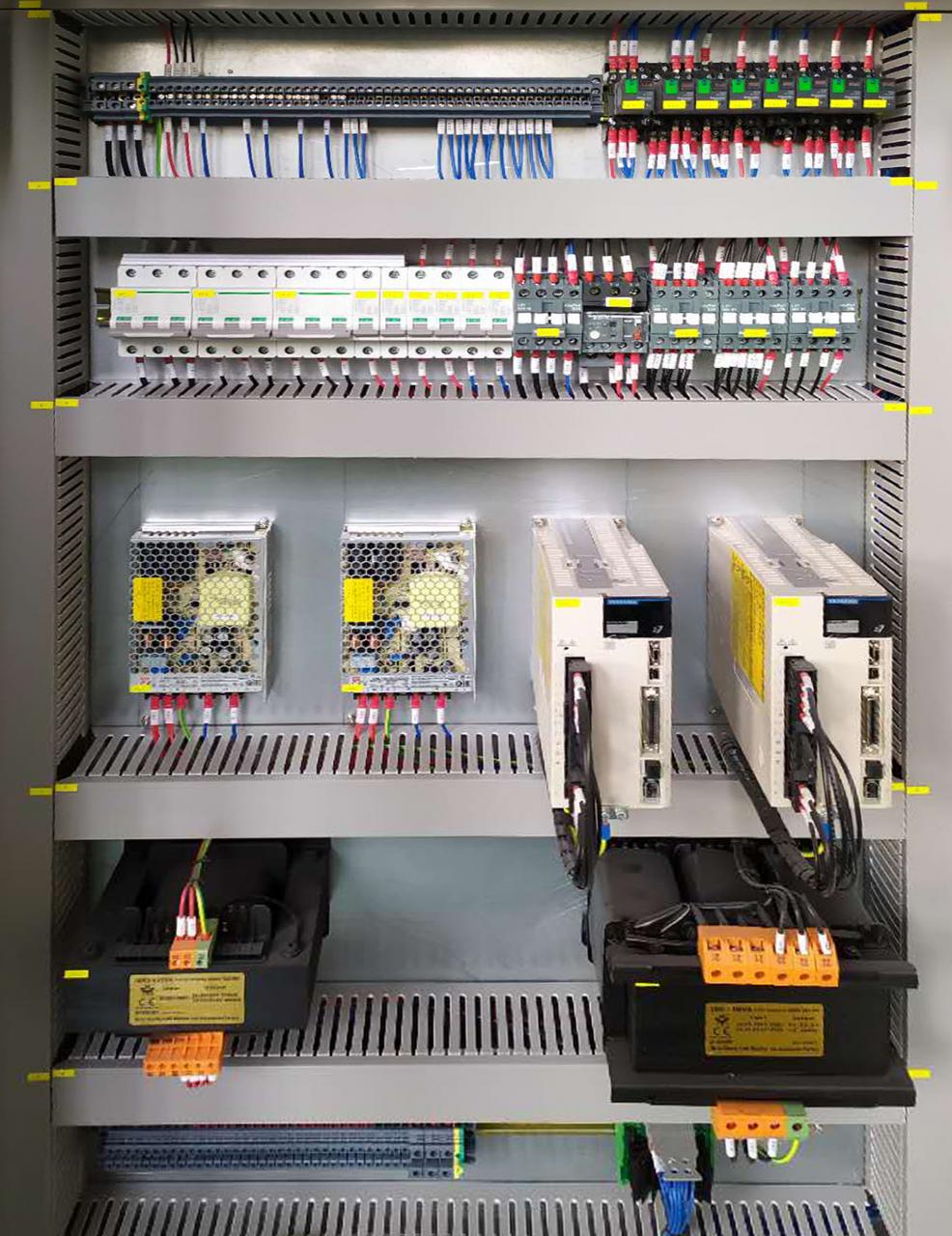

안정적인 전기

캐비닛 내구성 프랑스 Schneider electrics는 기계의 안정적인 작동을 보장합니다. 합리적인 라인 연결 및 배치는 고장률을 크게 줄입니다. 그리고 작업자와 기계의 모든 부분이 잘 보호되었습니다.

X,R 축의 위치 결정 정확도를 향상시키는 서보 및 드라이브

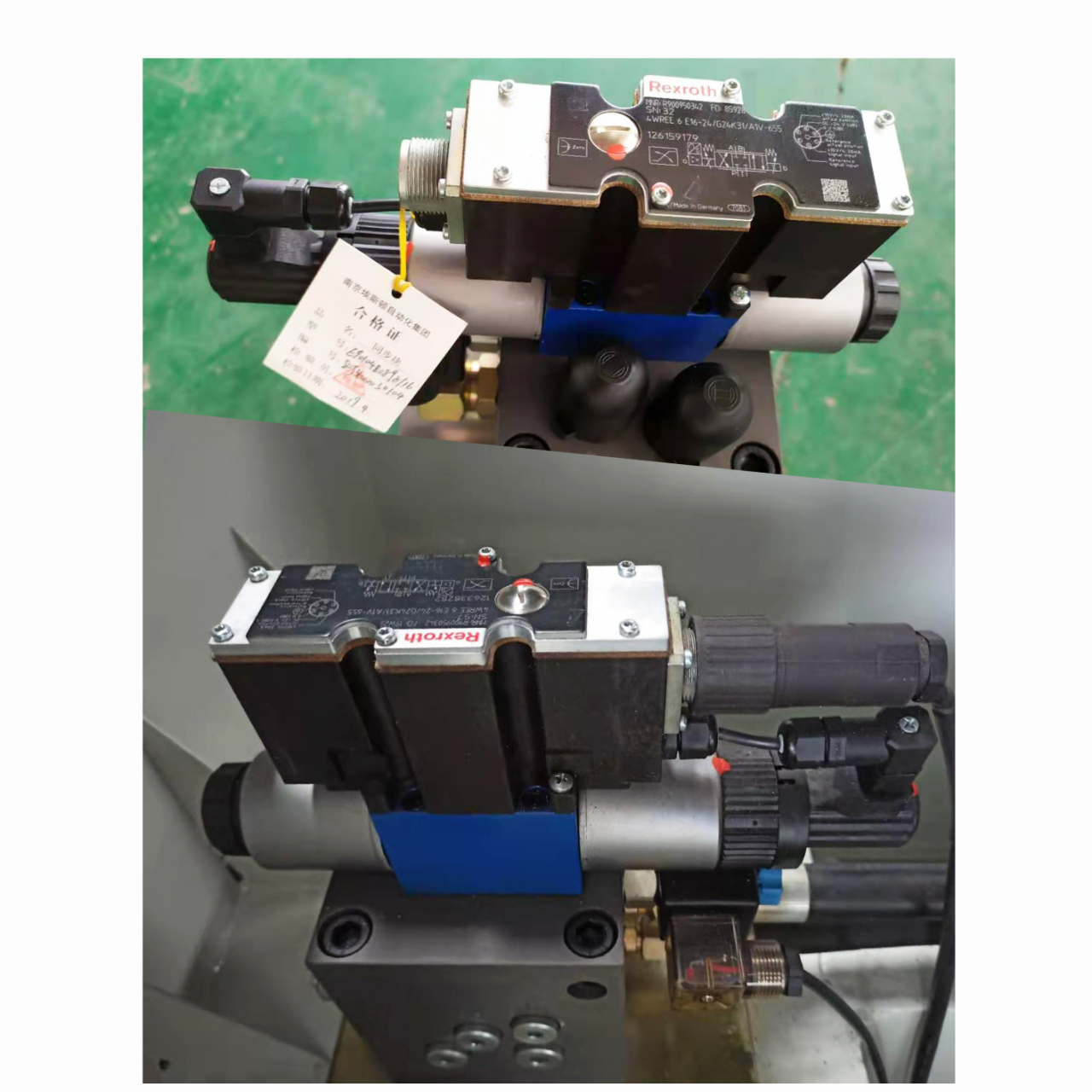

우수한 유압 시스템
통합 유압 시스템, 빠른 응답. 낮은 고장률로 인해 기계가 안전하고 효율적이며 안정적으로 작동합니다. 표준 시리즈 전체에는 아연 도금 냉간 인발 파이프와 독일 페룰 유형 파이프 조인트가 장착되어 있습니다. 고무 및 용접 이음매 없는 튜브에 비해 오일 누출 위험을 50% 감소시킵니다. 그리고 더 긴 서비스 수명을 가질 수 있습니다.

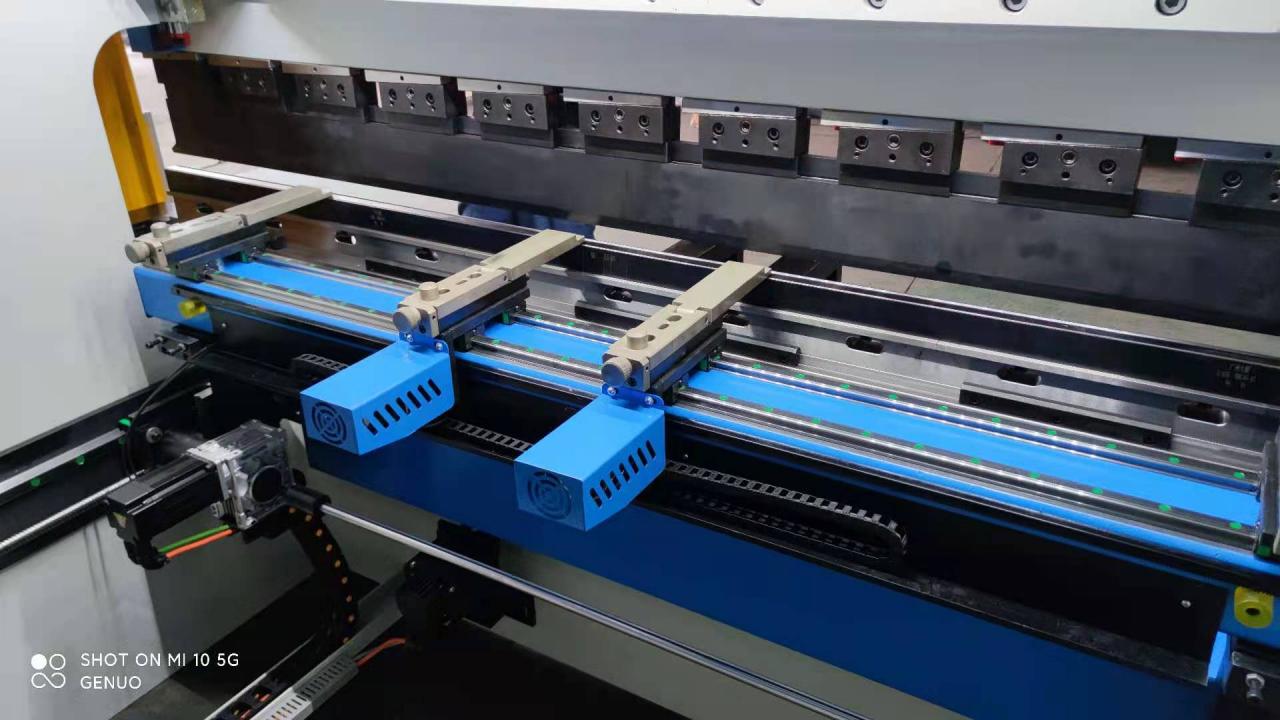

고정밀 백 게이지
독특하고 참신한 볼스크류 리니어 가이드 구조의 백 게이지는 높은 위치 정확도를 보장합니다. 움직일 수 있고 조정 가능한 스톱 핑거가 있는 다단계. 증가된 포지셔닝 범위는 벤딩을 보다 효율적이고 정확하게 만듭니다. 옵션 기능 more 여러 축을 완성합니다.

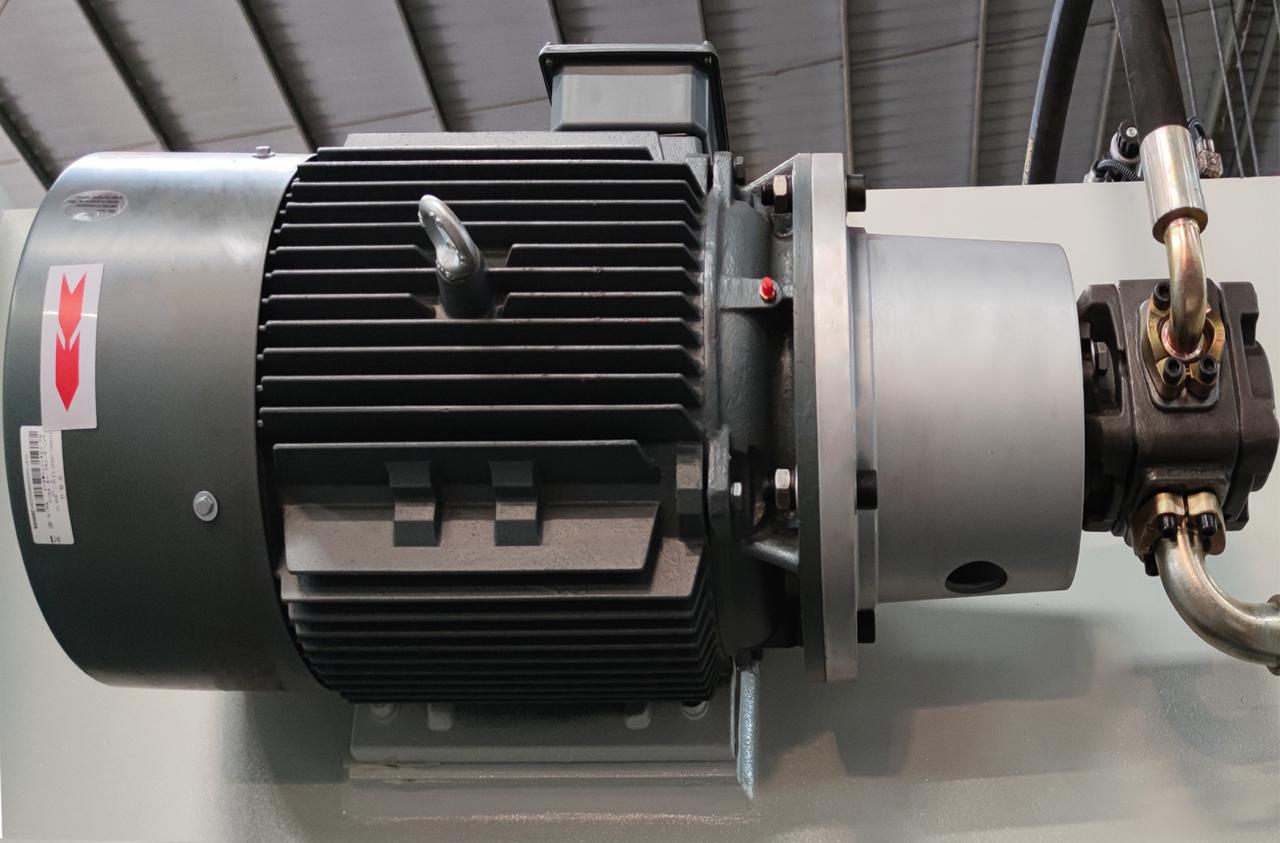

저소음 전원 시스템

독일 Siemens 메인 모터와 미국 SUNNY 기어 오일 펌프를 사용하여 기계 수명을 보장하고 기계 작동 안정성을 향상시킵니다. 동시에 특수 연결 장치는 작동 과정에서 기계 소음을 크게 줄입니다.

특허 고속 클램프

전체 시리즈는 RAYMAX GNSP 표준 빠른 홀더를 채택합니다. 특허받은 후면 나비 홀드 다운 장치는 다양한 유형의 유럽 표준, Amada 유형 펀치에 적응할 수 있습니다. 전통적인 도구 홀더와 비교하여 더 많은 시간을 절약하고 생산 효율성을 향상시킬 수 있습니다. 안전, 낙하 방지. 버튼 릴리스 업그레이드 스타일도 하나 있습니다. 자동 유압 및 공압 클램핑은 선택 사항입니다.

다양한 프레스 브레이크 도구

최적화된 설계는 굽힘을 보다 간단하고 효율적으로 만들 수 있습니다. 42CrMo 또는 C45 고주파 담금질 공정 프레스 브레이크 도구는 내구성이 있습니다. 특수 표면 질화 처리를 선택하여 녹 방지 및 미려한 외관을 얻을 수 있습니다. 공작물에 따라 특수 펀치 및 vdie를 사용자 정의할 수 있으며 RAYMAX는 완벽한 솔루션 세트를 제공합니다.

전용 풋 스위치

한국 KACON 페달 스위치는 서비스 수명과 작동 감도를 향상시킵니다. 비상 정지, 상하 제어 부문. 기계 작동을 더 안전하고 쉽게 만드십시오. 다기능 로커 Z1, Z2 축, R 축 수동 제어도 장착할 수 있습니다.

선택적 설치

* 오일 냉각 장치

*가벼운 커튼

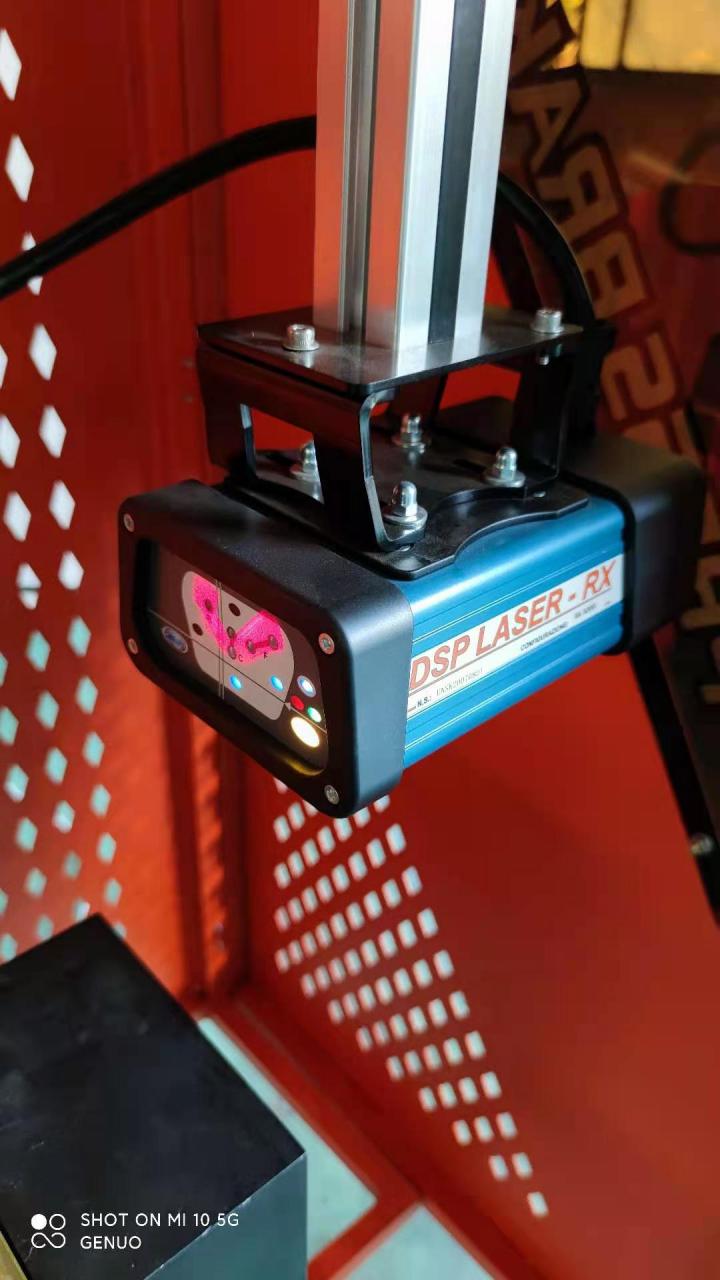

*레이저 보호

*전면 자동 팔로우 지원

* 벤딩 로봇

디자인의 사이즈 차트

유형	공칭 힘(mm)	웍테이블 길이(mm)	극 거리(mm)	목 깊이(mm)
WC67K-40T/1250	400	1250	1000	220
WC67K-40T/1600	400	1600	1200	220
WC67K-40T/2500	400	2500	1800	220
백 게이지 범위(mm)	램 스트로크(mm)	최대 개방(mm)	전력(kw)	치수LWH(mm)
10-500	100	320	4	170015502050
10-500	100	320	4	210016502050
10-500	100	320	5.5	270017502150
