공장 완전 자동 160 톤 4000 mm Cnc 유압 프레스 브레이크

제품 설명

유압 프레스 브레이크의 전체 구조:

완전히 유럽식 디자인, 유선형 모양, 모노 블록, ST44 A1 재료로 변형 모멘트에 강하고 인장력이 높은 용접 강철 프레임.

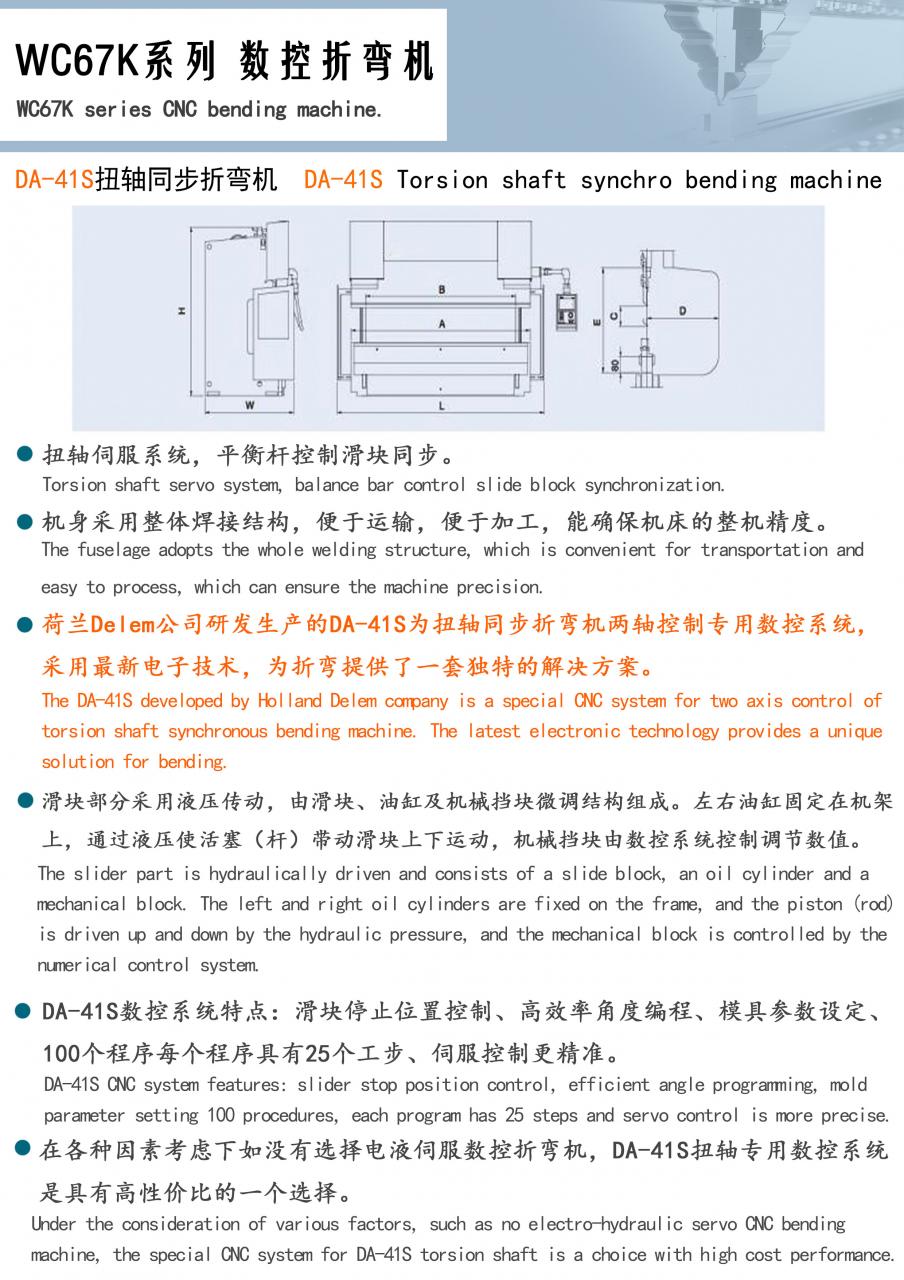

CNSanduan PRESS BRAKE는 E210 또는 DELEM DA41 CNC 컨트롤을 통합하여 기계의 중요한 작업에 대한 안전 장치 작동을 제공할 뿐만 아니라 전체 굽힘 프로세스를 수행하는 데 있어 작업자에게 상당한 지원을 제공합니다.

고정밀, 고효율, 간단하고 편리한 작동, 우수한 성능, 유리한 가격 및 최고의 서비스.

수동 R 축으로 표준 2축(Y 및 X)의 CNC 제어를 제공합니다.

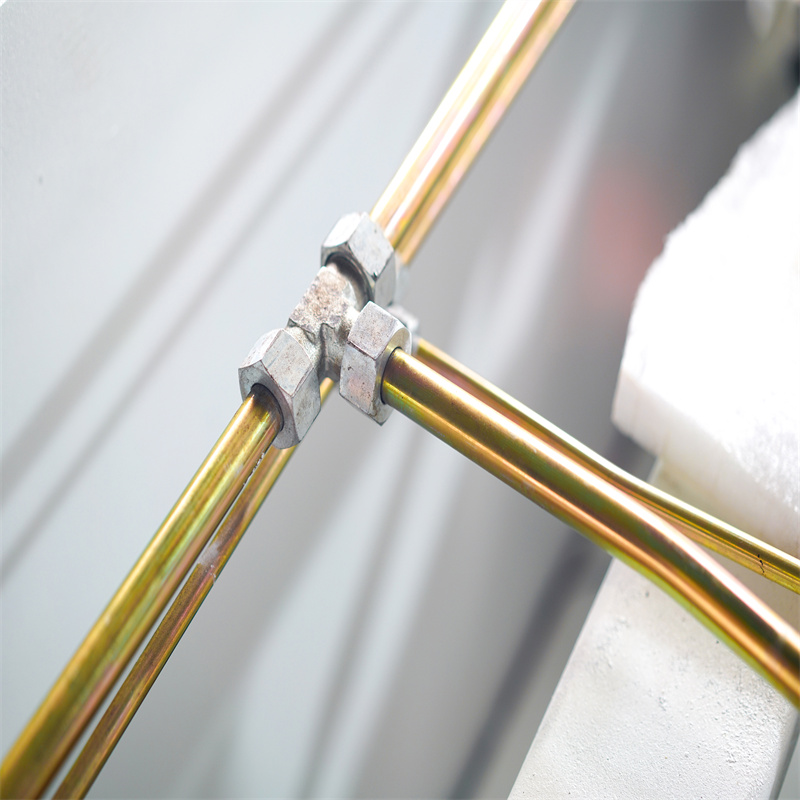

유압 시스템:

통합 유압 제어 시스템을 채택하여 더 안정적이고 유지 보수가 용이합니다. 유압 시스템은 Bosch의 제품입니다.
렉스로스, 독일.

매우 안정적이고 정밀한 Bosch – Rexroth 밸브는 조절 회로에 사용됩니다. 모든 완전한 작업 주기는 유압 밸브의 제어를 통해 달성될 수 있습니다.

실린더의 모든 씰은 미국에서 가장 유명한 브랜드, 좋은 품질 및 고성능의 PARKER입니다.

과부하 오버플로 보호 장치는 유압 시스템에 장착되어 누출이 없으며 오일 레벨을 직접 읽거나 볼 수 있습니다.

정격 부하에서 지속적으로 작업할 수 있어 안정적인 작업 및 고정밀 작업이 가능합니다.

공장 완전 자동 160 톤 4000 mm Cnc 유압 프레스 브레이크

전기 시스템 및 안전 인터록:

CE 표준을 충족하도록 설계된 냉각 시스템이 있는 전기 패널은 SIEMENS 브랜드의 자동화 및 전기 장비로 구성됩니다.

작동 안전을 보장하는 보호 울타리 및 안전 인터록. 움직일 수 있는 한 손 페달 스위치가 있고, 쉬운
작동하다.

안전 스위치가 있는 전면 덮개, 백라이트 안전 가드(Category-4), CE 규정을 준수하는 발 페달.

유럽 연합 CE 인증 및 ISO 품질 시스템 인증에 의한 기계

공장 완전 자동 160 톤 4000 mm Cnc 유압 프레스 브레이크

동기 제어 시스템:

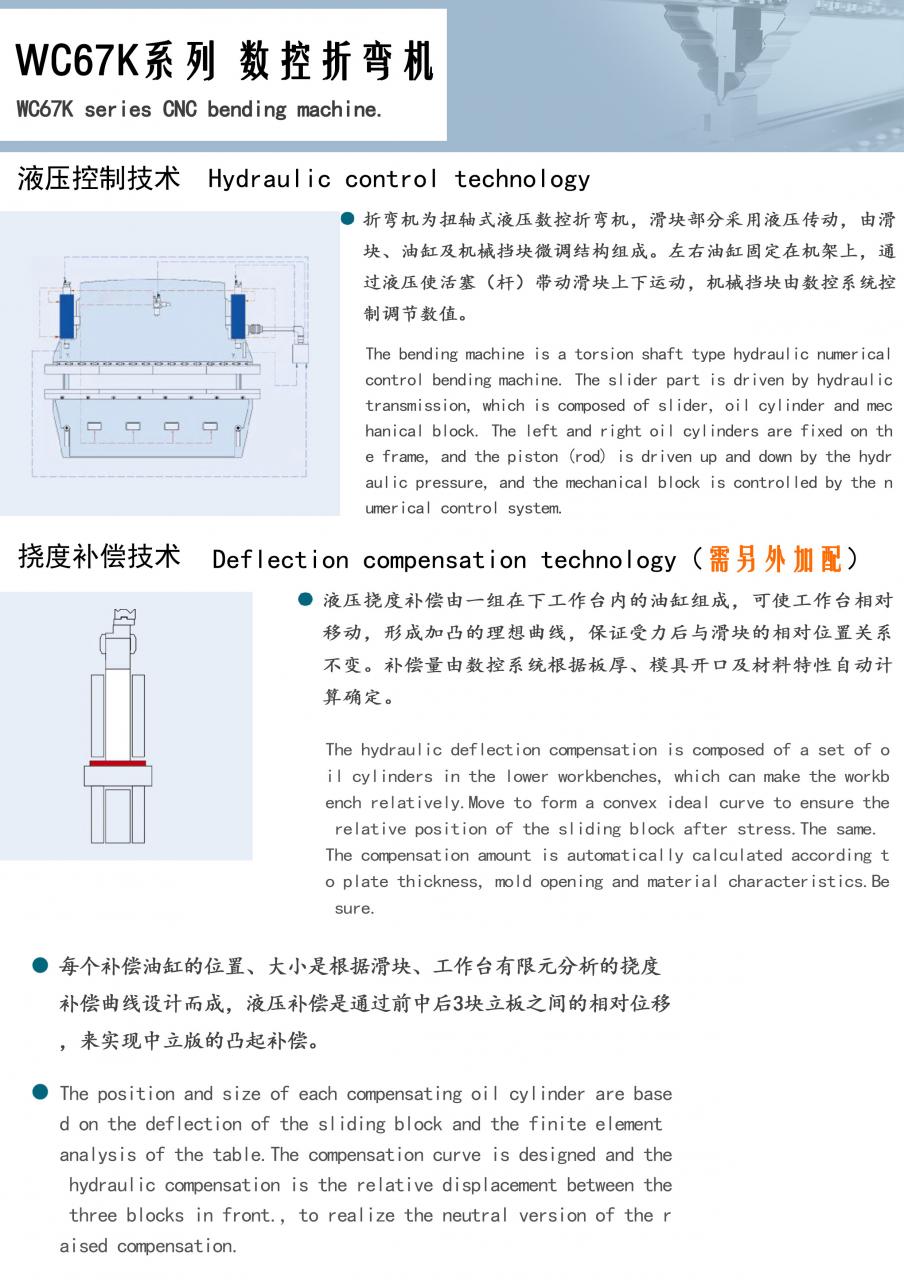

슬라이드 싱크로 시스템: 구조가 간단하고 정확도가 높은 강철 토션 바 싱크로 시스템을 채택하여 빔 사이의 평행도가 동기화에 사용되도록 합니다.

슬라이드의 2단에는 2개의 싱크로 포크가 있어 시스템이 상부 다이 보정을 사용하여 브레이크 정밀도를 향상시킵니다.

작업대는 특정 디자인을 채택하여 더 낮은 도구의 크라우닝 왜곡 양을 효과적으로 줄입니다.

굽힘 깊이 조정 및 RAM 구조:

굽힘 정확도와 반복성의 일관성은 깊이 자동(숫자 판독) 및 전동(E210 또는 DA41 CNC 제어) 조정이 가능한 간단한 기계 시스템에 의해 달성됩니다.

램을 천천히 위로 움직일 수 있어 작업자가 공작물을 편리하게 제어할 수 있습니다.

상부 도구의 범용 고정 표면은 가장 멀리 있는 도구의 클램핑 요구 사항을 충족할 수 있습니다.

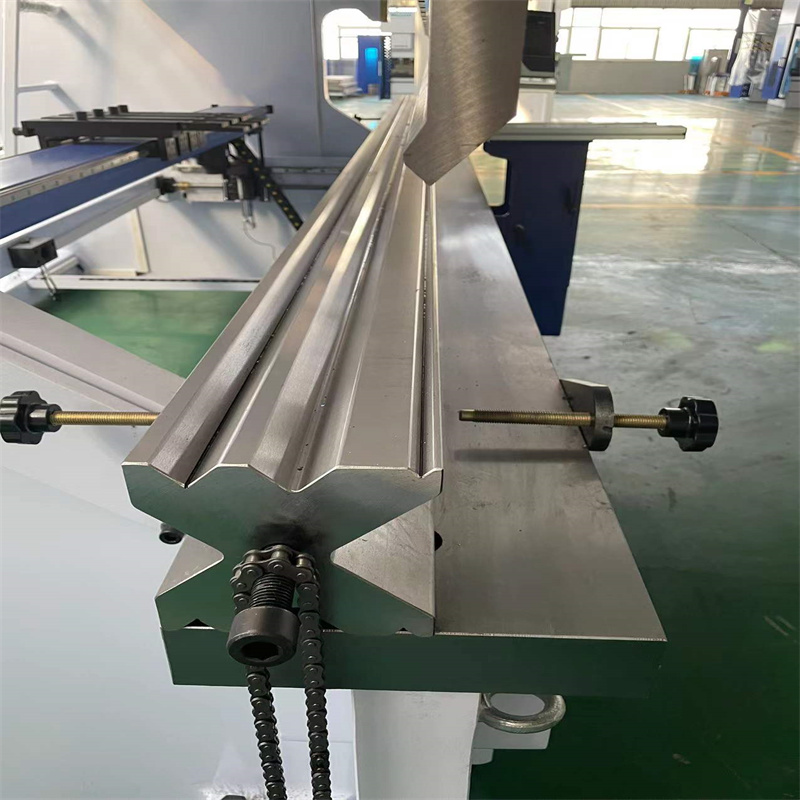

경화 및 연마 표준 단면 상단 및 4V-다이 하단 도구(4x1000mm 섹션).

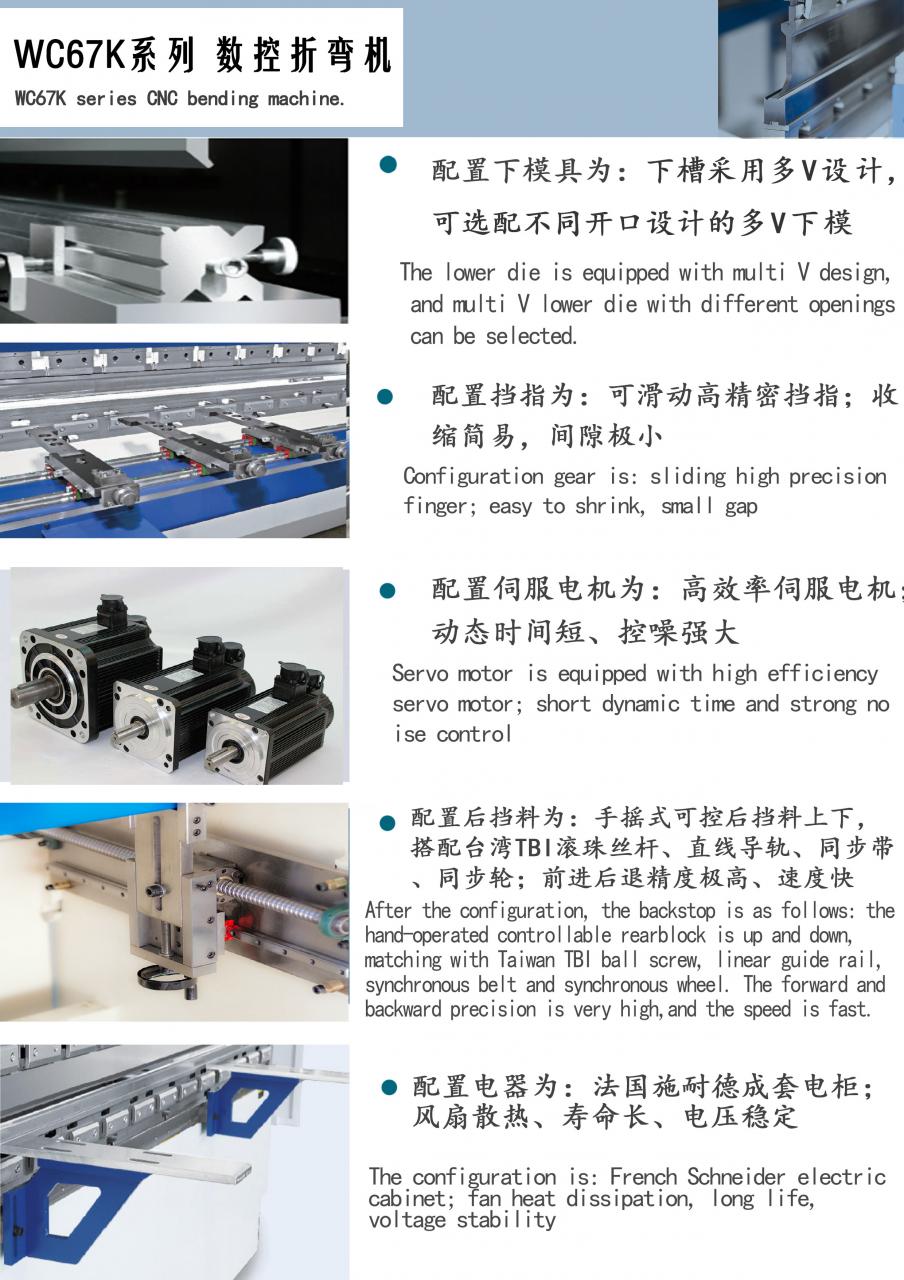

서보 모터 백게이지(표준)

AC 서보 모터 구동 볼 스크류 샤프트와 0.01mm 정확도의 선형 베어링에 의한 X축이 있는 CNC 백 게이지 시스템.

백 게이지는 탱크형 게이지 구조로 기계적 강도와 강성이 충분합니다.

고정밀 볼 스크류 및 선형 가이드 웨이. 특별한 핑거 스톱 디자인은 백 게이지의 범위를 확장합니다.

모델정상 압력
(네)		의 길이
테이블(mm)		거리
주택 사이
(mm)		목
깊이(mm)		스트로크(mm)열려 있는
높이(mm)		기본
모터(Kw)		무게(t)전체 치수
(LWH) (mm)
WC67K-63/2500630250020003201503805.5528751650*2350
WC67K-63/3200630320027003201503805.55.53800*1650*2450
WC67K-100/32001000320027004001804407.57.53810*1750*2530
WC67K 125/32001250320027004001804407.58.23820*1800*2530
WC67K-125/40001250400032004001804407.594600*1800*2580
WC67K 160/32001600320027004001804501110.83830*1870*2560
WC67K 160/40001600400032004001804501111.54610*1920*2700
WC67K-200/32002000320027004001804501112.53900*1920*2560
WC67K-200/40002000400032004001804501113.84620*1950*2700
WC67K-200/60002000600048004001804801118.56080*1950*2900
WC67K-250/320025003200270040020048015153900*2150*2950
WC67K-250/40002500400032004002004801516.54080*2150*3000
WC67K-250/50002500500040004002505601517.55080*2200*3250
WC67K-250/600025006000480040025056015206080*2200*3400
WC67K-300/400030004000320040025056022194080*2200*3200
WC67K-300/500030005000400040025056022215100*2200*3300
WC67K-300/600030006000480040025056022246200*2200*3500
WC67K-400/400040004000320040032063030254100*2400*3500
WC67K-400/500040005000400050032063030285200*2600*3700
WC67K-400/600040006000480050032063030386200*2650*4800
WC67K-500/400050004000320060032063037404200*2800*4600
WC67K-500/500050005000400060032063037455200*2800*4900
WC67K-500/600050006000480060032063037506200*2800*5200
WC67K-600/500060005000400060032063045585200*3000*5300
WC67K-600/600060006000480060032063045636200*3000*5600
WC67K-800/500080005000400070035080055755200*3500*5600
WC67K-800/600080006000480070035080055856200*3500*5800
WC67K-1000/6000100006000480070040080055105

공장 가득 차있는 자동적인 160tons 4000mm Cnc 수압기 브레이크, 160tons 압박 브레이크 세륨 증명서공장 가득 차있는 자동적인 160tons 4000mm Cnc 수압기 브레이크, 160tons 압박 브레이크 세륨 증명서공장 가득 차있는 자동적인 160tons 4000mm Cnc 수압기 브레이크, 160tons 압박 브레이크 세륨 증명서

세부

  • 슬라이더 스트로크(mm): 250mm
  • 자동 레벨: 완전 자동
  • 목 깊이(mm): 400mm
  • 기계 유형: 동기화
  • 작업대 길이(mm): 3200
  • 작업대 너비(mm): 200mm
  • 차원: 4000x2250x4060mm
  • 조건: 새로운
  • 원산지: 중국 안후이
  • 재질 / 금속 가공: 황동 / 구리, 스테인리스강, 탄소강, 알루미늄, PVC
  • 자동화: 자동
  • 추가 서비스: 엔드 포밍
  • 연도: 2021년
  • 무게(KG): 6000
  • 모터 전력(kw): 18.5kw
  • 주요 판매 포인트: 경쟁력 있는 가격
  • 보증: 2년
  • 적용 산업: 자동차 산업, 철강 구조 산업, 전기 산업, 자동차 부품 산업, 승강기 산업, 전력 공학, 선박 및 컨테이너, 주방 기기, 비표준 산업, 스테인리스 도어 산업
  • 쇼룸 위치: 영국, 없음
  • 마케팅 유형: 신제품 2020
  • 기계 시험 보고서: 제공
  • 영상출입검사 : 제공
  • 핵심 부품 보증: 2년
  • 핵심 부품: 모터
  • CNC 체계:: E21, CT8, DA41S, DA52S, DA53T, DA58T, DA66T, CT12
  • 키워드:: 브레이크를 누르십시오
  • 원료 :: 장/판 회전
  • 유형 :: 유압 구부리는 도구
  • CNC 제어 축:: Y1 Y2 X/Y1 Y2 X W축 크라우닝
  • 전기 부품:: 프랑스어에서 전기 슈나이더
  • 모터 힘:: 독일에서 지멘스
  • BackGauge 및 RAM 드라이브:: Schneider Electrical의 인버터
  • 볼 나사 광택 막대:: TaiWan 상표에서 HIWIN
  • 색깔:: 선택
  • 인증: 세
  • 판매 후 서비스 제공: 비디오 기술 지원, 온라인 지원
  • 보증 서비스 후: 비디오 기술 지원, 온라인 지원
