유압 판금 강철 Ironworker 가위 기계 펀칭기

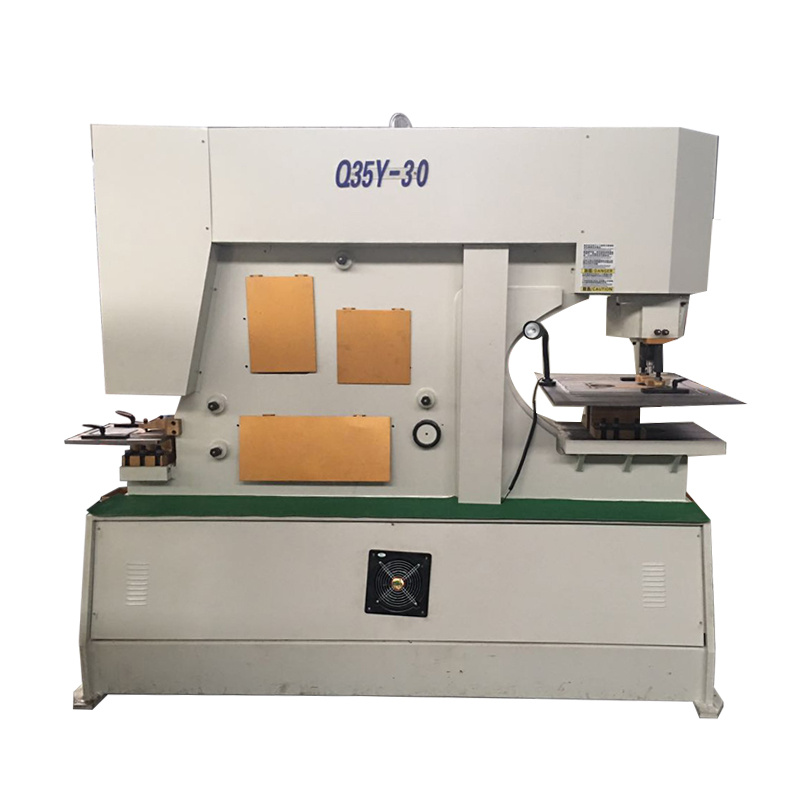

유압 제철공 기계

Q35Y 시리즈 유압 철공은 유압 구동 시스템을 채택합니다. Ironworker는 모든 종류의 구멍을 뚫을 수 있습니다. 다양한 금속판, 사각 바, 앵글 스틸, 라운드 아이언, 플랫 바, 프로파일 바, 채널 스틸 및 장선 스틸을 기계에서 절단, 펀칭 및 노치할 수 있습니다.

액세서리 목록

* 홀 펀칭 다이 세트
* 앵글 스틸 블레이드 세트
* 채널 블레이드 세트
* 전단 플레이트 블레이드 세트
* 노칭 블레이드 세트

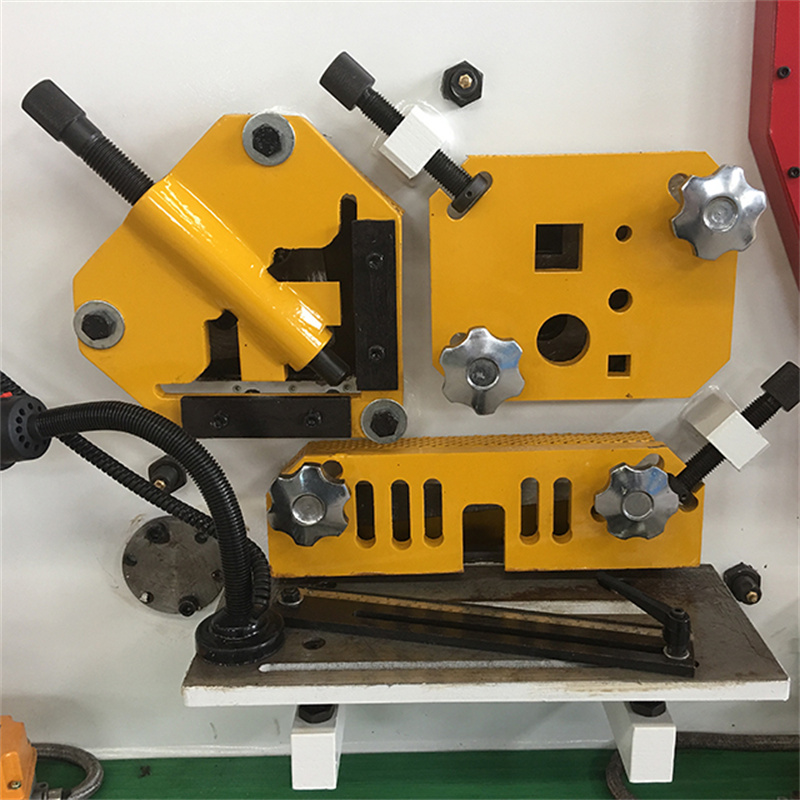

전단 스테이션

ㅏ. 원형 및 사각형 막대 절단: 다양한 크기를 위한 여러 개의 구멍이 있습니다. 조정 가능한 홀드 다운 장치는 원형 및 사각형 막대, 채널, 장선 등 다양한 크기의 전단력이 편리합니다.
비. 플랫 바 전단: 표준 장비로 상감된 스케일이 있는 대형 15" 스퀘어링 암. 고품질 절단을 위한 특수 분산 방지 블레이드. 하단 블레이드에는 4개의 사용 모서리가 있습니다. 심이 필요하지 않은 간격 조정을 위한 나사가 있습니다.
씨. 앵글 아이언 전단: 앵글 아이언 전단은 다이아몬드 모양의 블레이드로 45도 및 90도 각도로 앵글 아이언을 절단하는 기능이 있습니다. 예를 들어 이것은 작업자에게 완벽한 용접을 위해 액자 모서리를 만들 수 있는 능력을 제공합니다.d. 재료 낭비를 최소화한 고품질 절단을 위한 다이아몬드 모양의 날. 정확한 플레이트 절단을 위해 쉽게 조정 가능한 홀드다운 장치.

펀칭 스테이션

ㅏ. 스트리퍼의 대형 보기 창.
비. 쉬운 작동을 위한 스윙 어웨이 디자인.
씨. 사용 가능한 고유한 스타일로 대각 아이언 펀칭 및 대형 채널 펀칭이 가능합니다.
디. 신속한 교체를 위한 퀵 체인지 커플링 너트 및 슬리브
이자형. 표준 장비로 규칙 및 정지 기능이 있는 대형 2피스 측정 테이블.

노칭 스테이션

ㅏ. 앵글 및 플랫 바의 탁월한 절단을 위한 독특한 디자인.
비. 정확한 위치 지정을 위한 전기 인터록 안전 가드 및 3개의 측정 정지.
씨. 좋은 가시성을 위한 환기 장치로.
디. 노칭 스테이션에는 재료 멈춤 장치가 있는 대형 테이블도 있습니다.

기계 사양

모델			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
처리 능력(KN)			750	1100	1400	1700	2000
재료 인장 강도(Mpa)			≤450	≤450	≤450	≤450	≤450
평면 전단	최대 전단력 (두께*폭(mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
바 전단	사각바(mm)		50	50	55	60	65
	라운드 바(mm)		50	60	65	70	75
	C 채널(mm)		160×5	200×9	280×11	300×11	320×12
	I-빔(mm)		160×6	200×9	280×10	300×10	320×10
각도 전단	90° 전단력(mm)		140×12	160×14	180×16	180×8	200×20
	45° 전단력(mm)		50x5	60x6	60x6	80x8	80x10
구멍 펀칭	최대 펀칭 용량(직경* 두께)(mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
모터(KW)			5.5	7.5	11	15	18.5
치수(mm)		길이	1860	2355	2680	2800	3200
		너비	790	960	1040	1260	1440
		키	1900	2100	2300	2400	2450
무게			2200	4800	6300	7300	980
