산업용 4kw 3015 Cnc 금속 시트 섬유 레이저 절단기

제품 개요

동봉하는 Cover+ 단 하나 테이블을 가진 1500*300 작업 지역 섬유 레이저 절단기

기계는 고강도 전체 시트로 용접되며 고온 소둔 후 기계는 변형 없이 20년 동안 사용할 수 있습니다. 수입 정밀 기어 및 랙, 선형 가이드 레일 및 변속기로 공작 기계는 고정밀, 고효율 및 안정성을 갖추고 있습니다. 고급 무선 핸드헬드 단말기가 장착되어 있어 원격 제어로 기계를 작동할 수 있습니다. 이 장비는 레이저 특수 매칭 시스템, 고성능 서보 모터 드라이버를 채택하여 대기 시간을 단축하고 작업 효율을 30% 이상 향상시키며 높은 수준의 하나로서 공압, 광전, 수치 제어 및 기타 첨단 기술의 통합입니다. 기술 제품.

구성

1. 1500*300mm 작업 영역

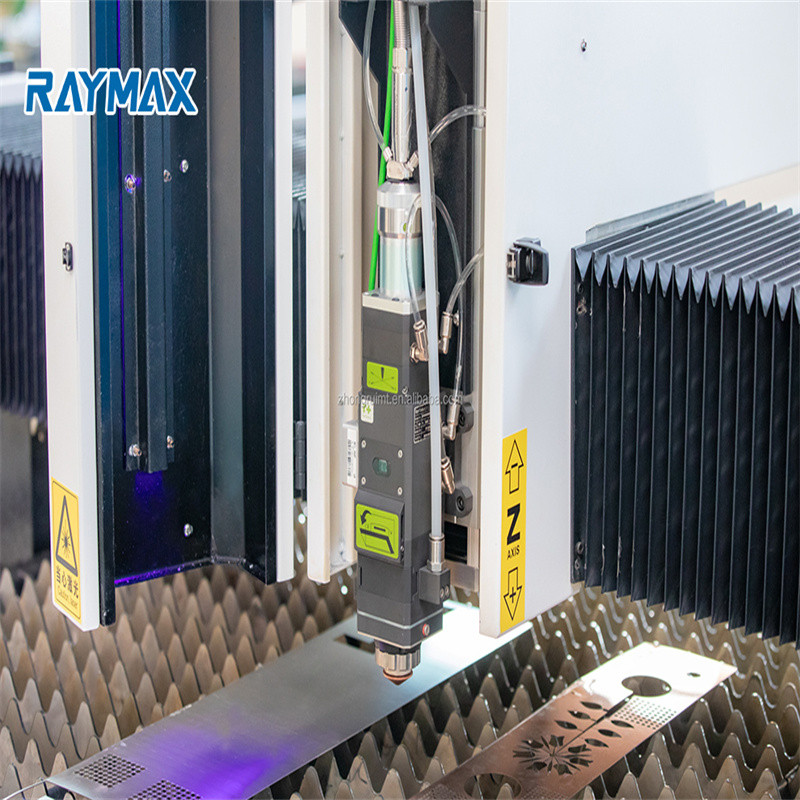

2. Raytools 자동 초점 레이저 커팅 헤드
3. 일본 Yaskawa 서보 모터 및 드라이버
X축 ---일본 Yaskawa 850W*1
Y 축 --- 일본 Yaskawa 18000w*2,
Z축 ---일본 Pansonic 400W*1
4. 이중 드라이버가 있는 대만 YYC 랙 기어
5. 대만 HIWIN 가이드 레일
6. 프랑스 모토바리오 감속기

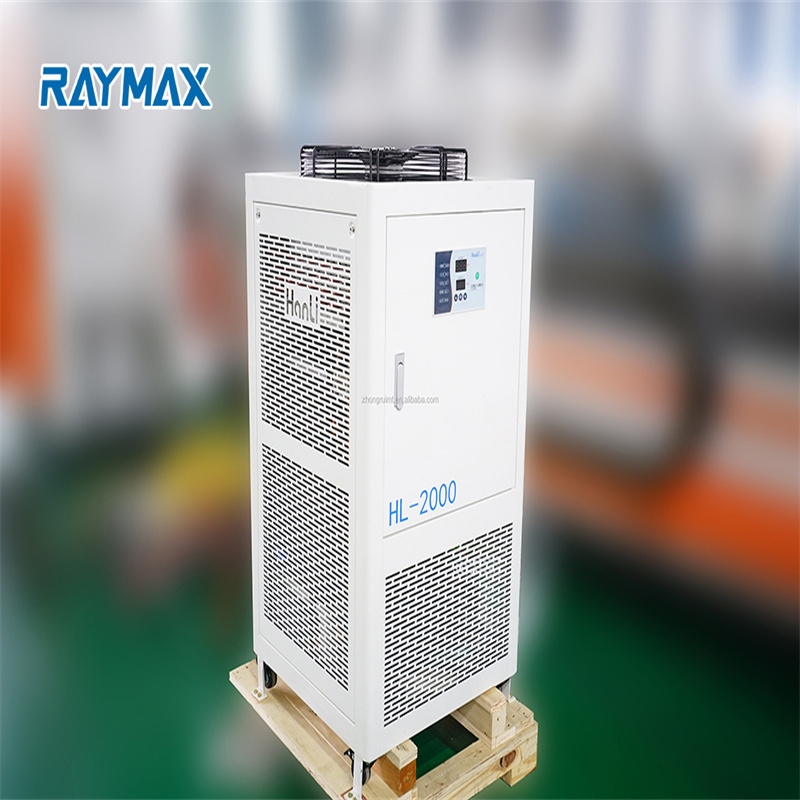

7. 에스앤에이 워터 칠러
8. Cypcut FSCUT 제어 시스템.
9. Raycus/IPG 레이저 소스
10. 프랑스 슈나이더 전기 부품
11. 일본 SMC 공압 부품
12. 아이패드 컴퓨터
13. 세그먼트 직사각형 튜브 용접 머신 베드
14. 3세대 항공 알루미늄 갠트리
15. 발 ------ 안정, 오랫동안 일한 후에 움직이지 않습니다.
16. 동봉된 덮개
17. 공기 압축기 + 오일 필터 + 건조기 + 탱크
18. 안정제

제품 상세 사항

X축 스트로크1500mm
Y축 스트로크3000mm
Z축 스트로크300mm
X/Y 축 위치 정확도±0.01mm
X/Y 축 최대 이동 속도160m/분
작동 중량7920kg
X/Y 최대 가속도1.8G
Y축 모터 동력8.5KW
Y축 모터 동력1.8KW
Z 축 모터 동력0.4KW
작업 플랫폼 교환 시간15-17초

제품 장점

듀얼 PC 하나는 모니터용이고 하나는 컨트롤러 패널용입니다.

초선명 화질은 더 높은 색재현율과 더 나은 성능을 제공하여 모니터링되는 모든 장소에서 초선명한 영상을 구현합니다. 듀얼 카메라는 사용자가 인터페이스를 조작하면서 처리 과정을 명확하게 볼 수 있어 사용하기 편리합니다.

공압 교환 플랫폼 연결

전기 교환 플랫폼과 비교하여 공압 교환 플랫폼은 안정성을 조정하고 충돌을 방지하며 교환의 안정성과 속도를 보장하고 15초 이내에 교환을 완료할 수 있습니다.

세그먼트 직사각형 튜브 용접 침대

20 년 서비스 수명 판 용접 무거운 작업대 소둔 및 열처리 판 용접 무거운 작업대, 20 년 동안 변형 없음, 초고출력 10,000 와트 레이저에 적합합니다. 중량 증가는 레이저 절단기 절단 속도에 매우 유리합니다.

혁신적인 4개의 슬링 작업대 레이저 작업 시 작업대의 손상을 줄이기 위해 RAYMAX는 4개의 슬링을 추가하여 새로운 작업대를 혁신했으며 파이버 레이저 절단기 작업대의 수명을 두 배로 늘렸습니다.

모니터링 시스템

모니터링된 제어 시스템 처리 프로세스에서 각 사각 영역을 언제든지 모니터링할 수 있으며 프로세스를 제어할 수 있습니다.

3세대 항공 알루미늄 갠트리

항공 우주 표준으로 제조되며 4300톤의 프레스 압출 성형으로 형성됩니다. 노화 처리 후 강도는 모든 갠트리 중 가장 강한 강도인 6061 T6에 도달할 수 있습니다. 항공 알루미늄은 우수한 인성, 경량, 내식성, 산화 방지, 저밀도와 같은 많은 장점을 가지고 있으며 처리 속도를 크게 증가시킵니다.

항온 장치가 있는 독립 캐비닛

에어컨으로 내부 전기 캐비닛 온도를 냉각

상부 흡연 시스템

고객 피드백 및 실제 경험 요약 후 밀봉 캐비닛 기계의 연기 배출 문제를 근본적으로 해결하기 위해 상부 연기를 채택했습니다.

축류 팬 배기 시스템

1. 구조가 더 합리적입니다.
2. 성능이 크게 향상되었으며 전체 압력 효과는 89.5%입니다.
3. 소음 농지, 소음 (레벨 A와 비교) 6dB 감소
4. 부식 방지 축류 팬으로 폐기물을 운반하는 것이 더 안전합니다. 갠트리 밀링 밀링 센터 이것은 밀링 센터이며 모든 기계 프레임은 자체 제작하여 정밀도와 생산 시간을 만들 수 있으며 가장 중요한 것은 품질을 제어할 수 있습니다.

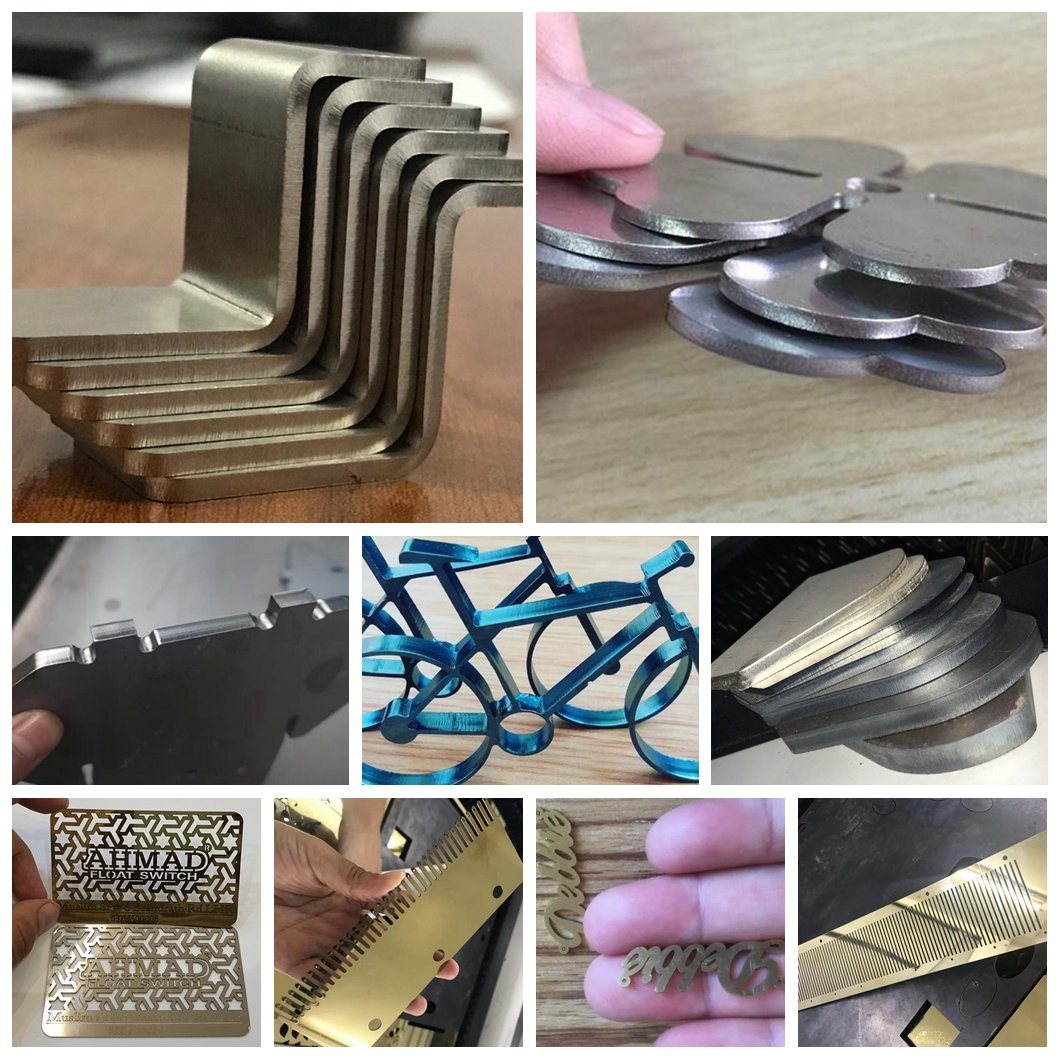

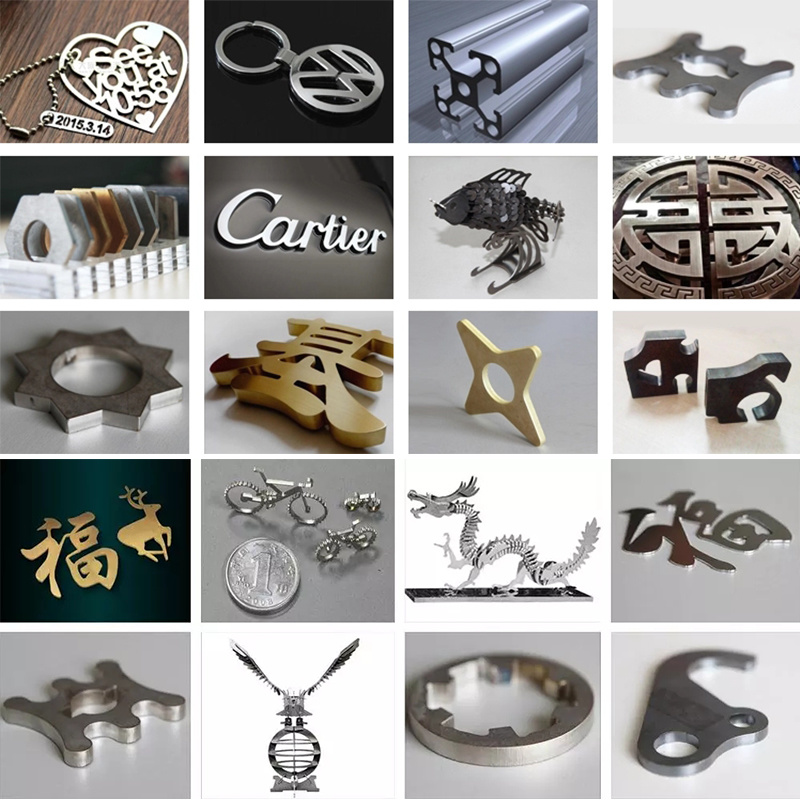

기계 응용

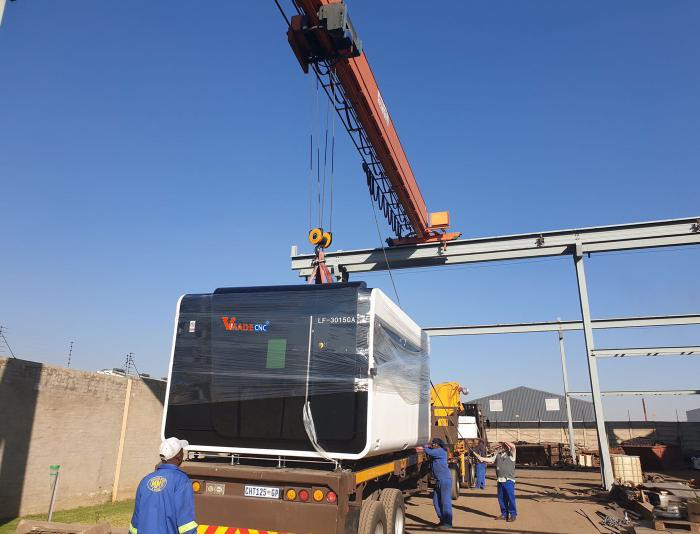

패키지 및 배송

세부

  • 응용 프로그램: 레이저 절단
  • 적용 가능한 재료: 금속
  • 조건: 새로운
  • 레이저 유형: 파이버 레이저
  • 절단 면적: 1500*3000mm
  • 절단 속도: 160m/min
  • 지원되는 그래픽 형식: AI, PLT, DXF
  • 절단 간격: 다른 힘에 따라 0-40mm
  • CNC 여부: 예
  • 냉각 모드: 수냉식
  • 제어 소프트웨어: Cypcut
  • 레이저 소스 브랜드: IPG/Raycus
  • 레이저 헤드 브랜드: Raytools/Precitec
  • 서보 모터 브랜드: 일본 Yaskawa
  • 가이드레일 브랜드: HIWIN/APEX
  • 제어 시스템 브랜드: CypCut
  • 무게(KG): 7920KG
  • 주요 판매 포인트: 긴 서비스 수명
  • 보증: 3년
  • 해당 산업: 호텔, 의류 상점, 건축 자재 상점, 제조 공장, 기계 수리 상점, 식음료 공장, 농장, 레스토랑, 가정 사용, 소매, 식품 상점, 인쇄소, 건설 작업, 에너지 및 광업, 식품 및 음료 상점 , 광고 기업
  • 기계 시험 보고서: 제공
  • 영상출입검사 : 제공
  • 핵심 부품 보증: 3년
  • 핵심 부품: 모터, 레이저 소스
  • 작업 영역: 1500*3000mm
  • 레이저 소스: Raycus IPG
  • 레이저 전력: 1kw-12000w
  • X, Y 및 Z 축선 스트로크:: 3025mm, 1525mm, 300mm
  • Y 축 모터 전력: 1800w
  • X/Y축 이동 속도: 160m/min
  • 가이드 레일 브랜드:: Hiwin/APEX
  • 감속기 상표: 프랑스 Motovariao
  • 옵션 부품: 로터리/교환 테이블/전압 안정기/변압기
  • X/Y 축 위치 정확도: ±0.01mm
  • 인증: CE, ISO
  • 보증 후 서비스: 비디오 기술 지원, 온라인 지원, 예비 부품, 현장 유지 보수 및 수리 서비스
  • 현지 서비스 위치: 독일, 호주
  • 쇼룸 위치: 독일, 호주
  • 마케팅 유형: 핫 레이저 절단기
