펀칭 절단 노칭 절단을 위한 금속 절단 유압 Steelworkers 기계

제품 설명

우리의 철강 노동자는 당신의 회사에 합리적인 가격으로 최적의 품질과 생산성을 가져올 것입니다. 이 범용 기계는 도구 구성에 따라 펀칭, 자르기, 노칭, 절단 및 기타 여러 기능을 수행할 수 있습니다. 이 기계에는 독립적으로 작업할 수 있는 두 개의 별도 스테이션이 장착되어 있습니다. 매우 정밀하게 가공된 기계 부품과 선택된 주요 유압 및 전기 부품은 어떠한 조건에서도 장기간 서비스가 필요 없는 기능과 안정적인 작동을 보장합니다.

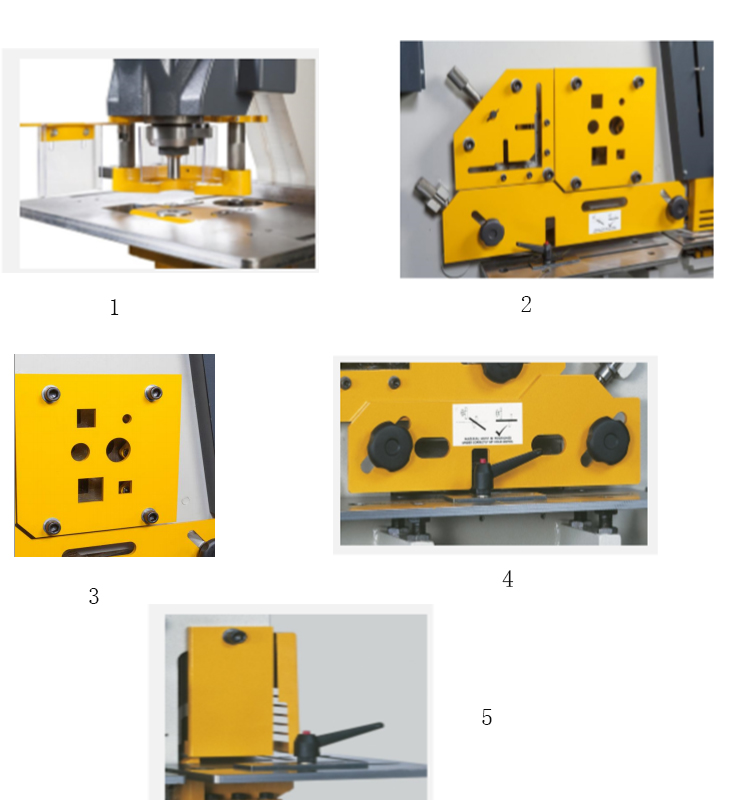

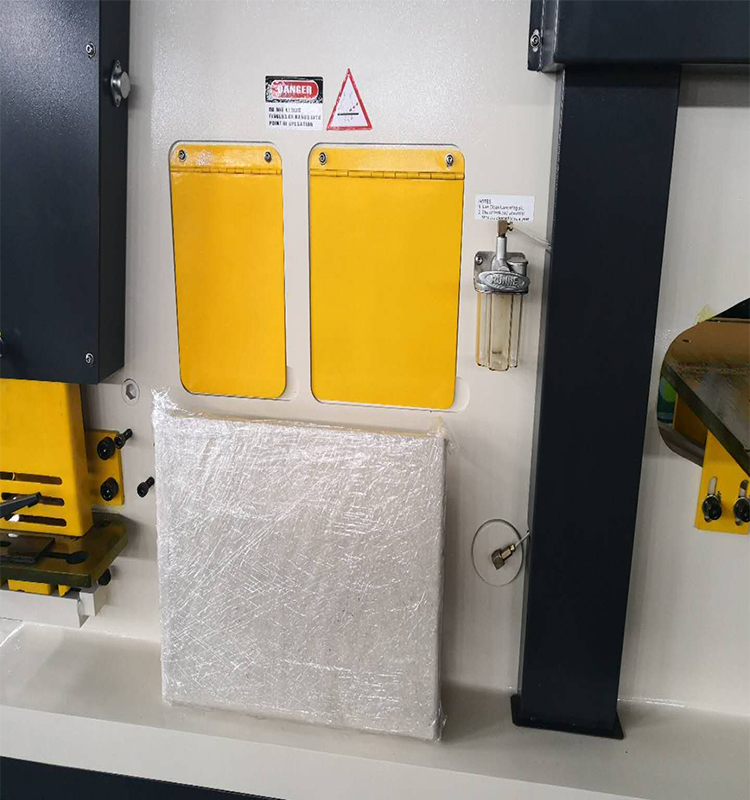

상세 이미지

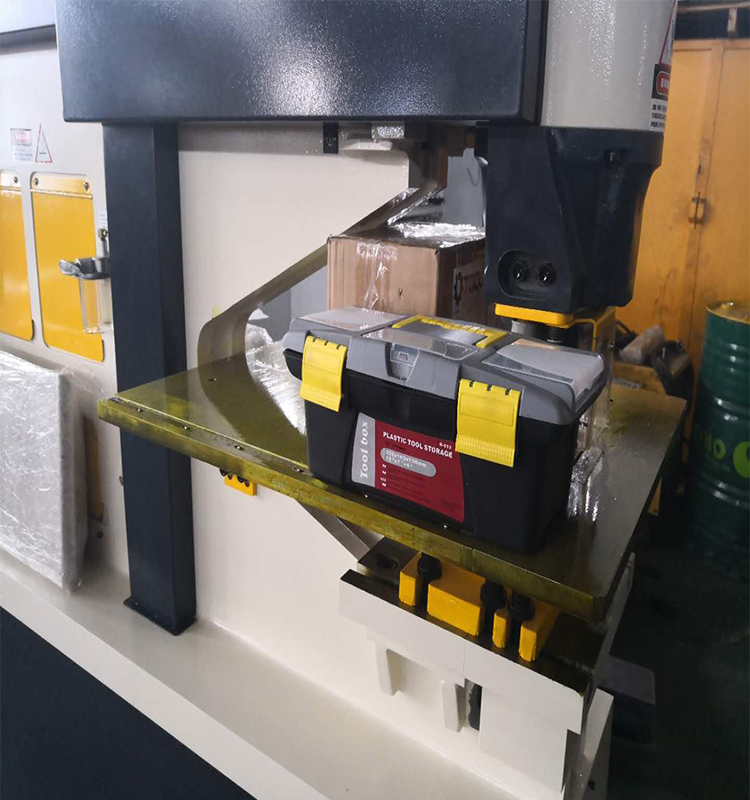

1. 펀치 스테이션

대형 펀치 베드 영역에는 제거 가능한 전면 블록이 있으며 매우 광범위한 펀칭 응용 분야를 제공하도록 설계되었습니다. 반복 작업을 위한 규칙과 가이드가 있는 펀치 테이블이 표준 장비로 장착되어 있습니다.

2. 앵글 스테이션

이 스테이션은 90° 및 45°에서 대용량 앵글 절단을 제공합니다. 45°와 90° 사이의 각도는 먼저 90°에서 절단한 다음 전단 스테이션에서 필요한 각도로 플랜지를 트리밍하여 얻을 수 있습니다.

3. 단면 절단 스테이션

기계에는 원형 및 사각 막대 절단용 날이 표준으로 장착되어 있습니다. 추가 장비로 기계는 이 구멍에서 채널, 장선, T-섹션 및 기타 여러 특수 프로파일을 절단할 수 있습니다.

4. 전단

전단 장치에는 기계의 절단 용량 내에서 재료의 두께에 맞게 조정할 수 있는 간단하고 견고한 고정 장치가 장착되어 있습니다. 조정 가능한 가이드가 있는 전단 이송 테이블이 장착되어 재료를 정확하게 공급할 수 있습니다. 가이드를 조정하여 바의 fl에 대해 최대 45°의 연귀 절단을 허용하거나 fl 각도를 트리밍할 수 있습니다.

5. 노칭 스테이션

노칭 스테이션은 조정 가능한 백 스톱이 있는 직사각형 노치 테이블과 함께 표준으로 장착되어 반복적인 위치 지정이 가능합니다.

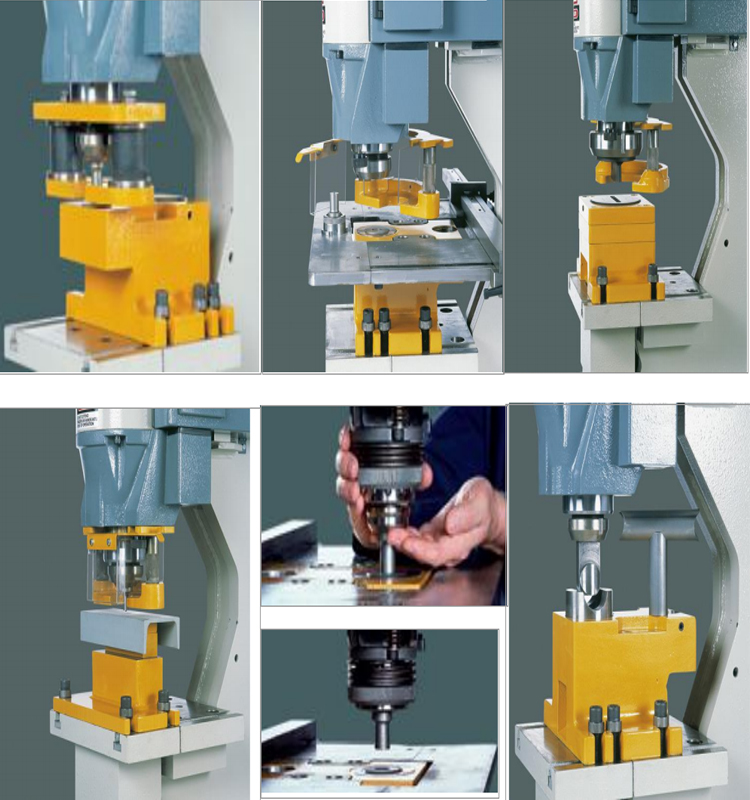

애플리케이션

펀치 스테이션 응용 프로그램(옵션 장비) 최소 변형 스트리퍼 어셈블리, 최소 변형 스트리퍼 어셈블리를 사용하여 평면 바에서 가까운 피치 구멍을 펀칭하는 동안 변형을 최소화합니다.

빠른 도구 교환

퀵 체인지 펀치 홀더. 펀치 홀더를 90° 돌리면 제자리에 고정됩니다. 큰 구멍 부착, 직경 38 ~ 110 mm용 큰 구멍/슬롯 부착. 최대 160 또는 225mm의 직경에도 사용할 수 있습니다.

채널/빔 웹 볼스터

채널 또는 빔의 웹에 펀칭을 위해 특별히 설계된 웹 볼스터. 적용 시 사용할 수 있는 특수 프로파일용 볼스터.

'매우 빠른' 도구 교체

스프링 및 볼 베어링은 90° 손 회전으로 공구를 제자리에 고정/잠금 해제합니다. 스패너나 렌치가 필요하지 않습니다.

튜브 노치 유닛

튜브와의 90도 연결용. 최대 165mm의 외경에 사용할 수 있습니다.

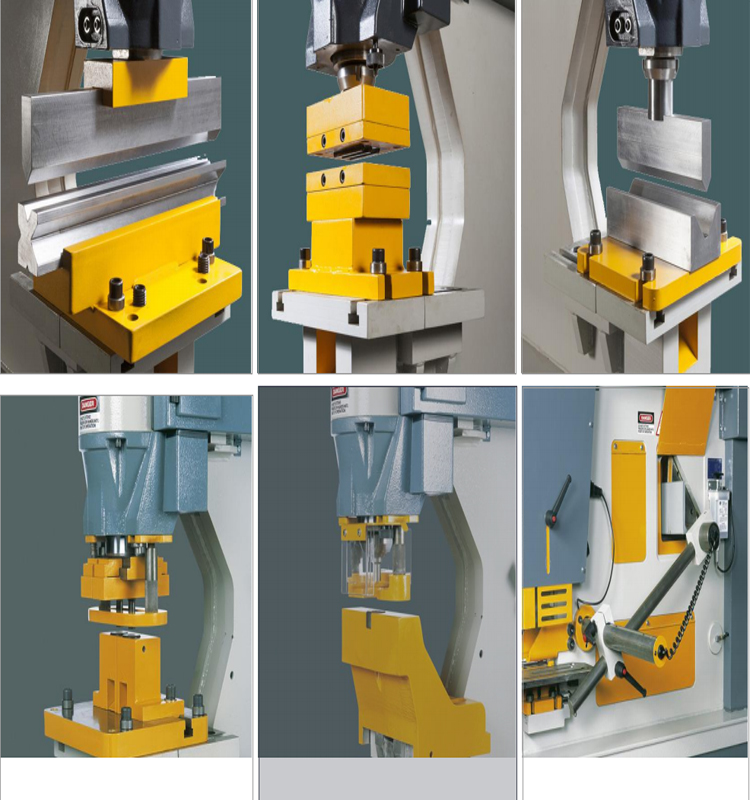

시트 벤딩 유닛

다중 V자 블록이 있는 시트 벤딩 장치(10, 20, 24 및 40mm 너비 V 개구부, 모두 85°).

루브르 펀치 장치

펀칭 환기 애플리케이션을 위한 특수 펀치 유닛.

바 벤딩 유닛

최대 굽힘 재료용. 22mm 두께. 85°에서 V가 있는 단일 V형 블록, 76mm

트윈 홀 유닛

트윈 홀 가변 피치 유닛. 최대 29mm 직경의 구멍 2개를 펀칭합니다.

스완 넥 볼스터

최대 32mm 직경의 웹 및 플랜지 펀칭용. 최대 300mm 채널과 '아이빔.

터치&컷 괘선 스톱

(옵션) Touch & Cut 괘선 길이 스톱(1미터)은 앵글 절단, 단면 절단 및 전단 스테이션에 사용할 수 있습니다. 2 또는 3미터 길이를 사용할 수 있습니다.

기술적 인 특징들

모델	멀티 70	멀티 95	멀티 125
정격 용량	70T	95T	125T
펀칭
최대 용량	26*20	27*25	35*25
직경 * 두께	57*9	57*12	67*16
여행하다	55	80	80
표준 목 깊이	305	355	355
깊은 목(선택 사항)	625	625	625
표준 최대 펀치	57	57	57
옵션 최대 펀치	160	160	225
최대 빔 크기	305	305	305
전단
판 두께	300*20	380*20	380*25
최대 시트 너비	375*15	480*15	600*15
45' 각 전단, 최대 45'	100*15	120*15	120*15
90' 컷	130*13	150*15	150*18
45'컷	70*10	80*10	80*10
단면 절단
환봉/사각강	45	50	55
채널 / H빔*	130*65	160*90	200*100
T빔*	90*12	100*12	120*12
노칭
판 두께	12	13	13
너비 - 직사각형	45	52	60
깊은 직사각형	90	100	100
깊은 V자형	60	70	80
트리밍	100*10	100*13	100*13
코너 노치*
노칭 최대 용량	250*6	250*6	250*6
튜브 노치*
최대 파이프 직경	83	108	108
굽힘*
플랫 스틸 벤딩	250*13	250*20	250*22
플레이트 벤딩	500*3	500*3	700*3
노치 스테이션에서의 펀칭
깊은 목구멍	125	125	125
최대 용량	38*8	38*10	38*12
기술 데이터
모터 동력 KW	7.5	7.5	7.5
기계 순중량 Kg	1620/1990	2430/2880	3100/3620
기계 치수(LWH) cm	16471180	19079191	20080203
