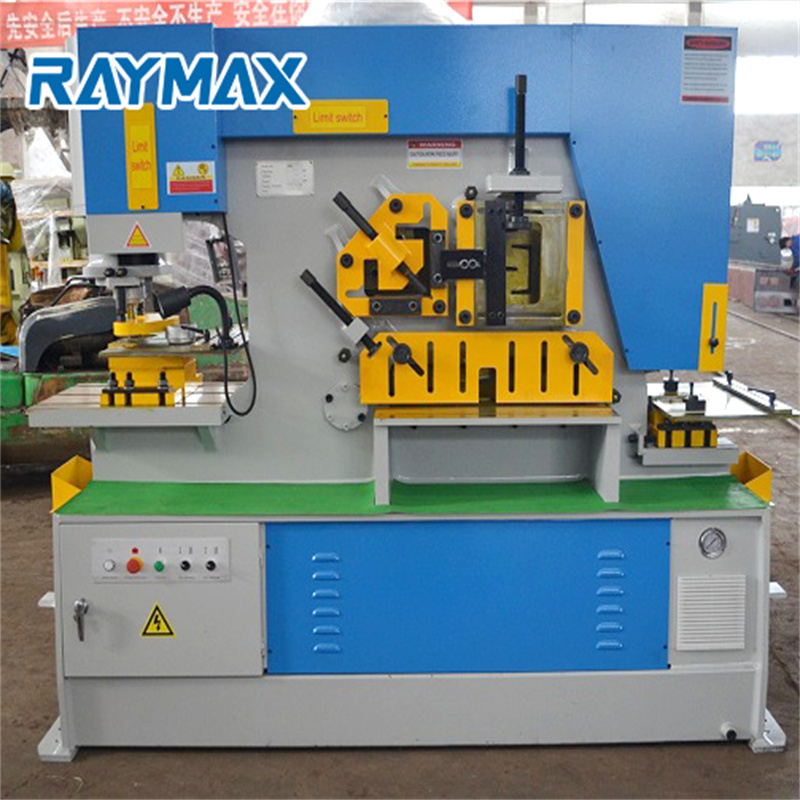

금속 유압 IronWorker 기계 펀칭 및 전단기

유압 철공은 노동, 시간, 에너지 및 비용을 절약하기 위해 여러 기능으로 설계되었습니다. 이를 통해 Accurl Ironworkers는 금속 가공 산업의 다양한 요구를 충족할 수 있습니다. 강력한 CAD 설계, CNC 장비를 갖춘 현대적인 생산 라인 및 지속적인 품질 관리를 포함한 최신 제조 방법을 사용하여 최대 효율성과 긴 수명을 보장합니다.

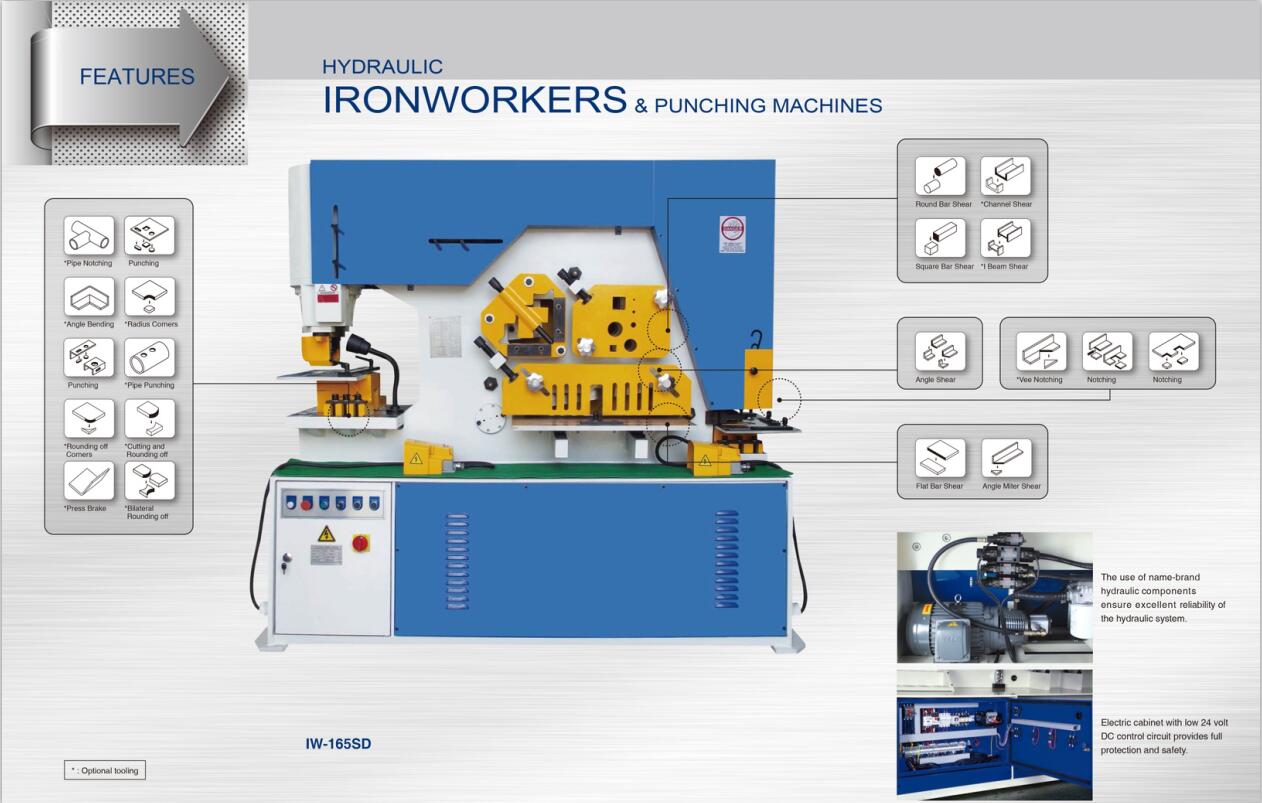

워크 스테이션

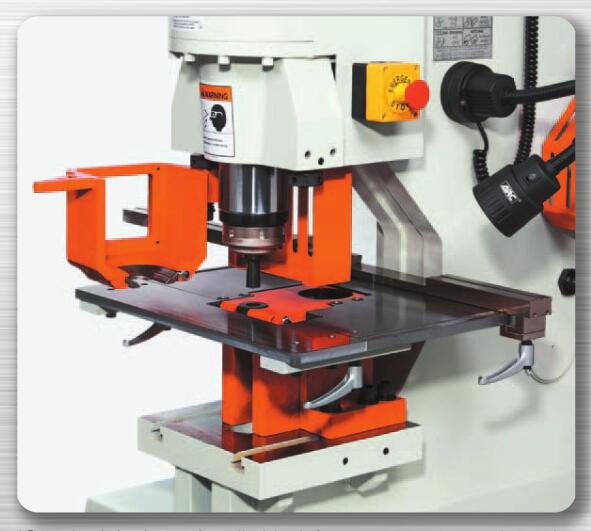

펀칭 스테이션

1. 다양한 펀칭 요구 사항에 따라 전체 범위의 펀치 및 다이를 사용할 수 있습니다.

2. 빠른 펀치 툴링 교체를 위한 퀵 체인지 고정 너트 시스템.

3. 가시성, 안전 및 사용 편의성을 위해 세심하게 설계된 스트리퍼.

4. 저울과 측정 스톱이 있는 대형 2피스 테이블은 모든 모델의 표준입니다.

5. 변형을 최소화하기 위해 다양한 구멍의 교체 가능한 플레이트가 있는 스트리퍼는 모든 모델에 표준입니다.

펀칭모델	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
펀칭 포스	60톤	80톤	100톤	125톤	165톤
펀치 용량 S	ø22×20	ø26×22	ø28×26	ø33×27	ø37×32
펀치 용량 SD	ø50×9	ø50×12	ø50×15	ø50×18	ø50×24
목 깊이 S	310	310	310	310	--
목 깊이 SD	510	510	510	510	510
최대 스트로크 길이	100	100	100	100	100
사이클/최소 (20mm 스트로크)	30	29	28	28	29
죽을 때까지 작업 높이	1010	1050	1044	1069	1050

플랫 바 전단 스테이션

1. 특별히 가공된 상부 블레이드는 왜곡을 최소화하면서 깨끗한 전단력을 제공합니다.

2. 하단 블레이드에는 4개의 사용 가능한 절삭날이 있습니다.

3. 앵글 플랜지의 다양한 각도 연귀 절단.

4. 쉽게 조절 가능한 홀드다운.

5. 정확한 위치 지정을 위한 가이드가 있는 지지대.

플랫 쉐어링모델	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
플랫 바 전단 S	350 x 15	460x15	610 x 16	125톤	760 x 20
플랫 바 전단 SD	240 x 20	300 x 20	400 x 20	400x25	400 x 30
블레이드 길이	360	465	620	620	770
앵글 플랜지 트림	100	100	100	100	120
작업 높이	910	926	954	920	920

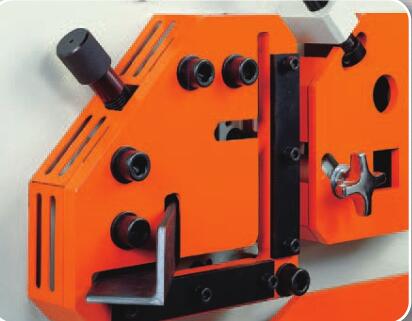

각도 전단 스테이션

1. 재료 손실이 없고 변형이 최소화된 단일 전단.

2. 45° 마이터 컷은 쉽고 깨끗합니다.

3. 4개의 사용 가능한 절삭날이 있는 고정 블레이드.

4. 작거나 큰 각도에서 최적의 결과를 위해 움직이는 블레이드에서 선택 가능한 코너 반경.

ANGLE SHEARING모델	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
90° 전단에서	130x130x12	150x150x12	150x150x15	150x150x15	150 x 150 x 20
45° 마이터 전단에서	65x65x8	75x75x9	75x75x9	75x75x9	75x75x9
작업 높이	1115	1165	1216	1185	1185

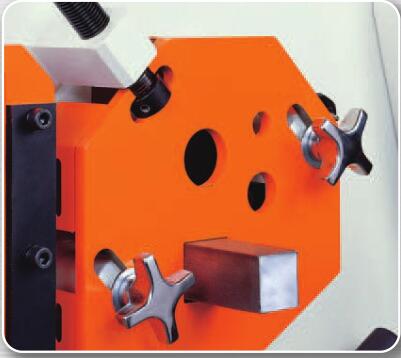

바 전단 스테이션

1. 사각 막대 전단 및 원형 막대 전단의 다양한 크기에 대한 하나의 홀드다운.

2. 선택적인 채널 및 섹션 바 전단 도구는 대부분의 모델에 사용할 수 있습니다. (자세한 내용은 사양 차트 참조)

BAR SHEARING모델	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
원형 바 전단	ø40	ø45	ø45	ø50	ø60
스퀘어 바 전단	38x38	300 x 20	400 x 20	50 x 50	60x60
채널 전단기(H x B)	125 x 65*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
아이빔 전단기(H x B)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
작업 높이	1220	1270	1332	1310	1370

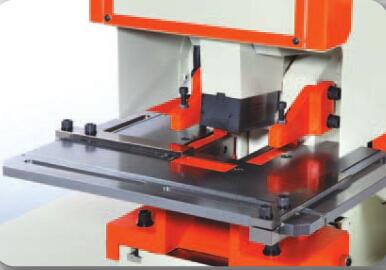

노칭 스테이션

1. 플랫 바 및 앵글의 노칭에 이상적입니다.

2. 최대의 안전과 가시성을 위한 전기적으로 연동된 안전 가드.

3. 정확한 위치 지정을 위해 정지 장치가 포함된 측정 테이블.

노칭모델	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
직사각형 노처(W x D x T)	50.8 x 90 x 9	50.8 x 90 x 12	63.5 x 90 x 12	63.5 x 90 x 13	63.5 x 90 x 16
Vee-Notcher(측면 x 측면 x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
작업 높이	910	926	954	920	920
