판금 절단을 위한 Qc11k 유압 가위 기계 그리고 단두대 가위 깎는 기계

제품 설명

전단 기계의 프레임 구조는 모든 강철 용접을 채택합니다. 4 모서리 및 8면 직각 가이드 레일은 고정밀, 우수한 강성 및 유압 예압을 제공합니다. 유압 시스템은 양방향 플러그인 통합 밸브를 채택하고 스트로크 디지털 디스플레이, 광전 보호 장치 및 모바일 작업대를 장착할 수 있습니다. 전단기는 상부 슬라이더와 하부 유압 패드의 이중 작용 기능을 가지며 작동 압력 스트로크는 지정된 범위 내에서 누를 수 있습니다. 이 프로세스에는 조정이 필요하며 버튼을 사용하여 작업이 간단하고 중앙 집중화됩니다. 기계 성능 특성

1. 전단기는 전체 용접 프레임 구조를 채택하고 진동 노화 처리를받습니다. 공작 기계는 강성, 정밀도 및 정밀도가 우수합니다.

2. 전단기는 3점 지지 샤프트 롤링 가이드 레일을 채택합니다. 상부 툴 홀더는 롤링 가이드 레일 사이에 틈 없이 롤링을 수행하며 핸드휠을 회전시켜 블레이드의 수명을 조정할 수 있습니다.

3, 움직일 수있는 블레이드 지원 및 4 개의 블레이드 긴 블레이드, 블레이드 간격 균일 성을 조정하기 쉽고 절단 품질을 향상시키고 블레이드 수명을 연장합니다.

4. 전단 기계는 직렬 유형 실린더 동기 시스템을 채택합니다. 기계에 균등하게 응력이 가해집니다. 시리즈 실린더의 흐름을 조정하여 다양한 전단 플레이트의 요구 사항을 충족하도록 전단 각도를 쉽게 조정할 수 있습니다.

5. 전단기는 백 게이지의 위치 조정을 용이하게 하기 위해 전동 백 게이지 장치와 전자 카운터를 채택합니다. 세부 이미지

옵션 컨트롤러

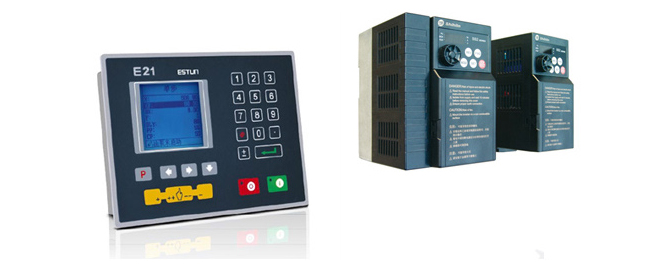

ESTUN E21 Shihlin 변환기

E21 버스 통신을 통한 Shihlin 변환기 제어, 배선이 간단하고 성능이 좋으며 백 게이지를 빠르고 정확하게 배치할 수 있습니다. 타임릴레이와 전단각을 내장하여 부분논리기능을 구현하였습니다. 저비용 고효율이 특징입니다.

최고 안정성과 긴 서비스 수명.

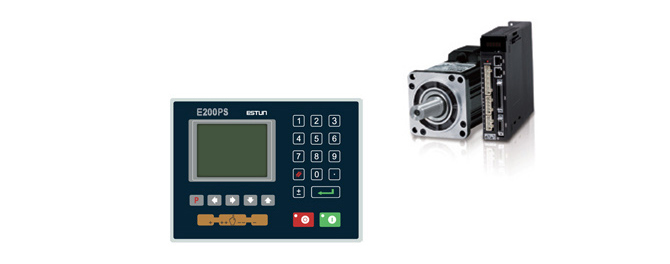

ESTUN E200PS, 중국

컬러 HD LCD 디스플레이가 있는 E200PS, 중국어 및 영어 옵션, 디스플레이 프로그래밍 매개변수, 더 빠르고 편리한 프로그래밍. CAN 버스 기술, 서보 제어 X, A축, 높은 제어 정확도, 최대 0.001 분해능; 배선 설치가 간단하고 시스템 신뢰성이 향상됩니다.

빌트인 블레이드 클리어런스, 커팅 스트로크, 양보 및 기타 제어 기능은 간격의 매개변수를 설정하고 양보 및 기타 실시간 제어를 차단해야 하는 실제 필요에 따라 지연됩니다.

자가 진단 및 실시간 경보 기능으로 디버깅 및 유지 보수가 더 편리합니다. 쉬운 확장을위한 예약 보안 인터페이스.

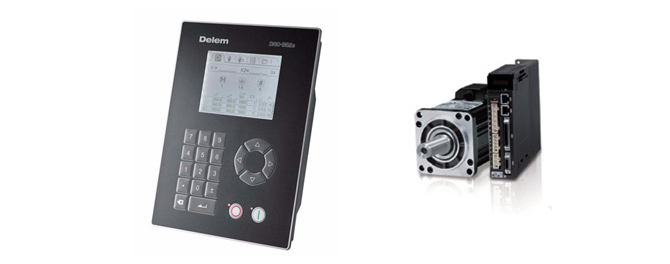

Delem DAC-360s, 네덜란드

DAC-360 컨트롤은 전단 기계를 위한 완벽한 솔루션을 제공합니다. 여기에는 최첨단 전자 장치를 기반으로 백게이지, 절단 각도, 스트로크 길이 및 간격 제어가 포함됩니다.

백게이지 제어 외에도 DAC-360은 재료 특성과 두께에 따라 절단 각도와 간격에 필요한 설정을 자동으로 계산합니다. 스트로크 길이는 최소 생산 시간으로 제한되며 절단할 재료 길이와 관련됩니다. 클램핑 및 절단을 위한 전체 압력 제어는 DAC-360에 탑재되어 있습니다.

밝은 LCD 화면으로 선명하고 쉬운 조작이 가능합니다. 수치 프로그래밍은 사용자 친화적이며 프로그래밍 가능성을 통해 작업자를 안내합니다.

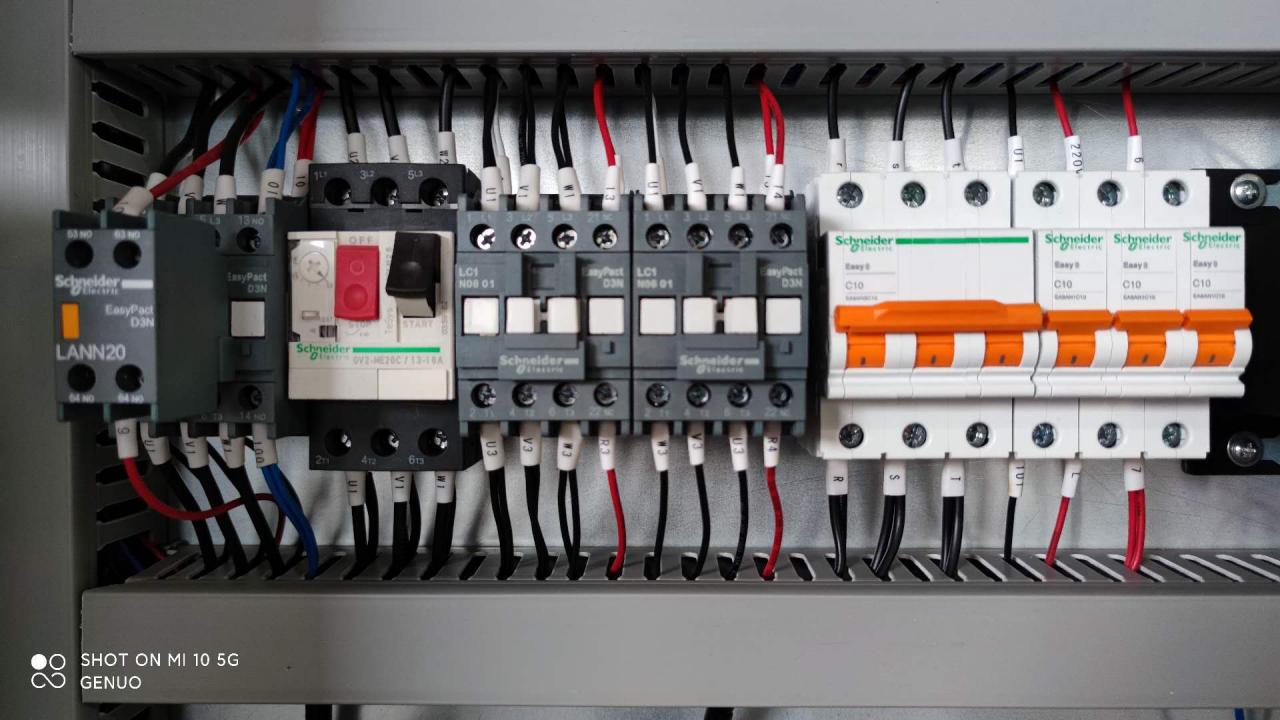

안정적인 전기

캐비닛내구성이 뛰어난 프랑스 슈나이더 일렉트릭은 기계의 안정적인 작동을 보장합니다. 합리적인 라인 연결 및 배치는 고장률을 크게 줄입니다. 그리고 운전자와 기계의 모든 부분은 좋은 보호를 수행했습니다. 백 게이지 (X) 축의 위치 정확도를 향상시키기 위해 선택적 서보 및 드라이브.

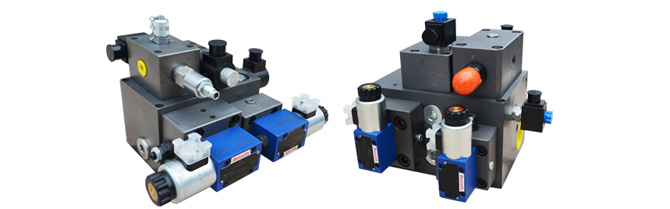

우수한 유압 시스템

통합 유압 시스템, 빠른 응답. 낮은 고장률로 인해 기계가 안전하고 효율적이며 안정적으로 작동합니다. 표준 시리즈 전체에는 아연 도금 냉간 인발 파이프와 독일 페룰 유형 파이프 조인트가 장착되어 있습니다. 고무 및 용접 이음매 없는 튜브에 비해 오일 누출 위험을 50% 감소시킵니다. 그리고 더 긴 서비스 수명을 가질 수 있습니다.

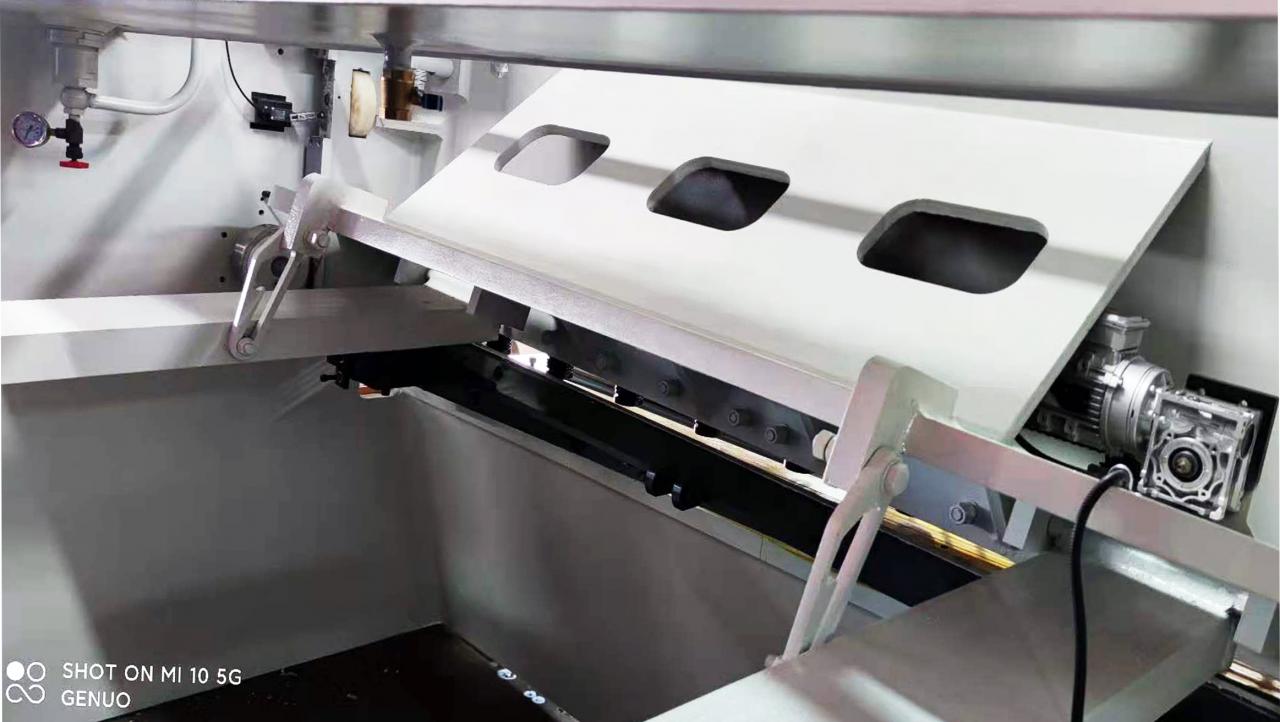

고정밀 백 게이지

독특하고 참신한 볼스크류 리니어 가이드 구조의 백 게이지는 높은 위치 정확도를 보장합니다. 조정 가능한 빔 안내 규칙 및 동기식 전송 구조, 안정적이고 신뢰할 수 있습니다. 백 게이지 범위에서 공작물을 절단하는 선택적 리프팅 메커니즘 구조. 얇고 넓은 금속판을 절단할 때 공압 지지 장치를 선택할 수 있습니다. 증가된 포지셔닝 범위는 절단을 보다 효율적이고 정확하게 만듭니다.

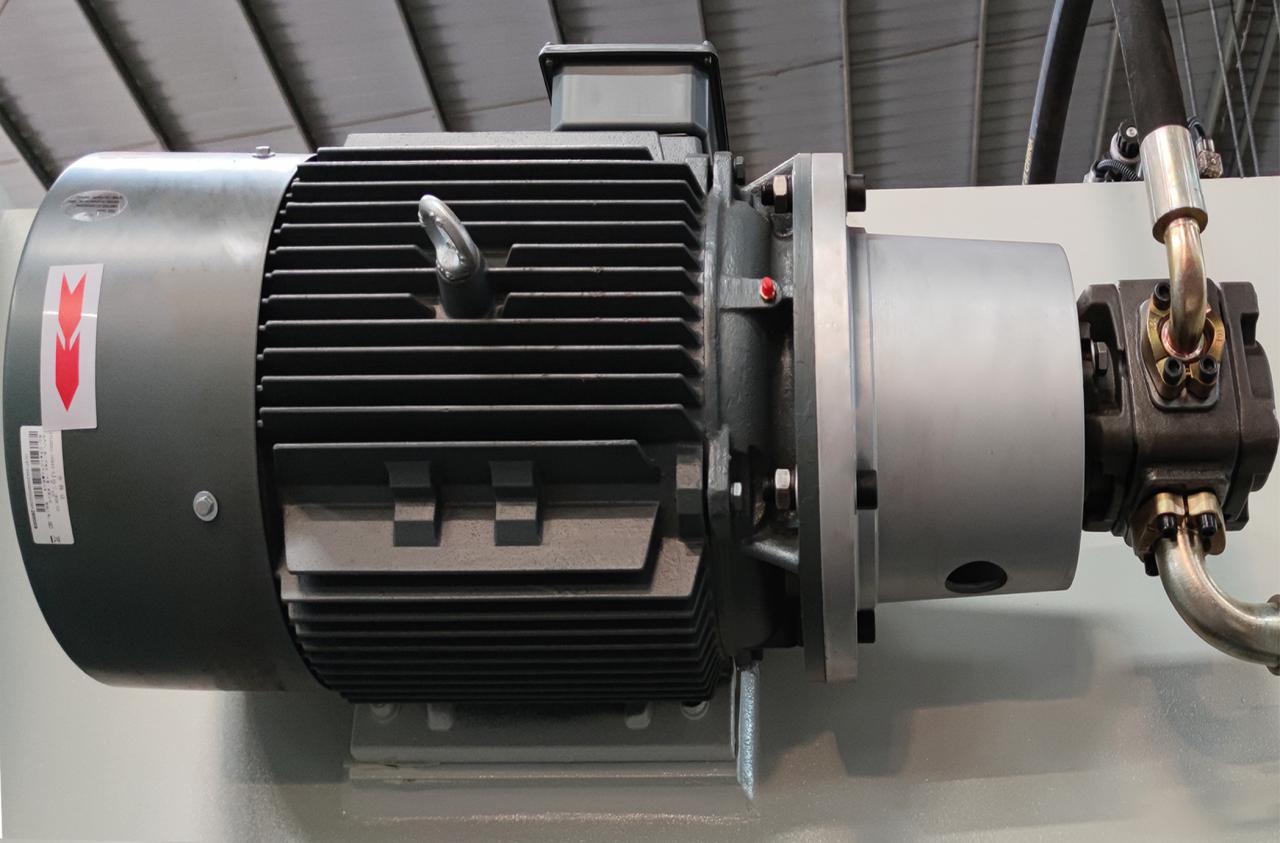

저소음 전원 시스템

독일 Siemens 메인 모터와 미국 SUNNY 기어 오일 펌프를 사용하여 기계 수명을 보장하고 기계 작동 안정성을 향상시킵니다. 동시에 특수 결합 장치는 작동 과정에서 기계의 소음을 크게 줄입니다.

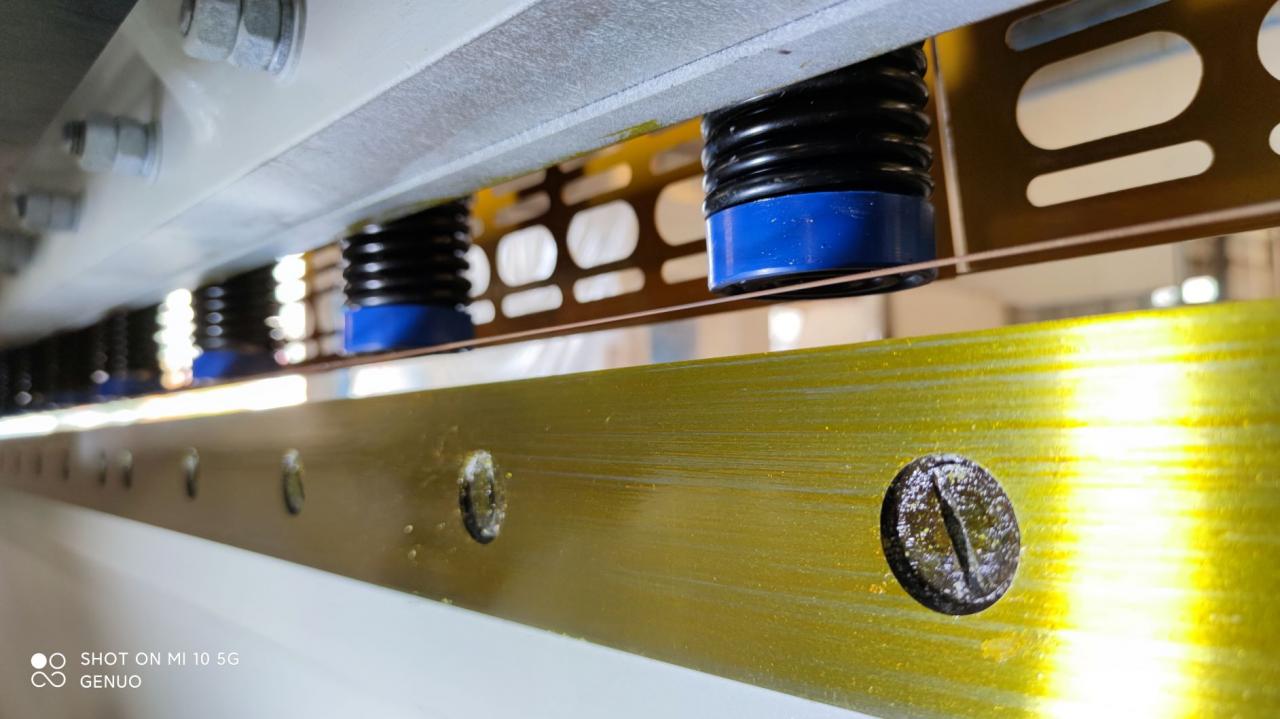

OS 다운 홀더 실린더

홀드 다운 실린더의 독특한 구조는 외부 스프링을 채택합니다. 알루미늄 합금 또는 기타 민감한 재료에 흔적을 남기지 않도록 특수 재료 개스킷이 있는 하부. 내구성과 안정성이 향상되었습니다. 특허 받은 리턴 댐핑 고무 패드 및 NOK 씰 내장 링, 기존 다운 홀더 실린더와 비교하여 소음 및 오일 누출 오류 감소. 조명 정렬 장치, 전단을 위해 손으로 표시하는 데 도움이 됩니다. 선택 사항.

좋은 품질의 블레이드

전단 충격 하중 및 높은 내마모성 요구 사항을 충족시키기 위해 양질의 합금 공구강을 사용하여 제작되었습니다. 기계에는 9CrSi, 6CrW2Si 및 SKD-11 모든 강철 전단 블레이드가 장착되어 있습니다. 특수 금속판을 절단할 때 H13, DC53 재료 블레이드는 선택 사항입니다. 더 안정적이고 좋은 전단 효과.

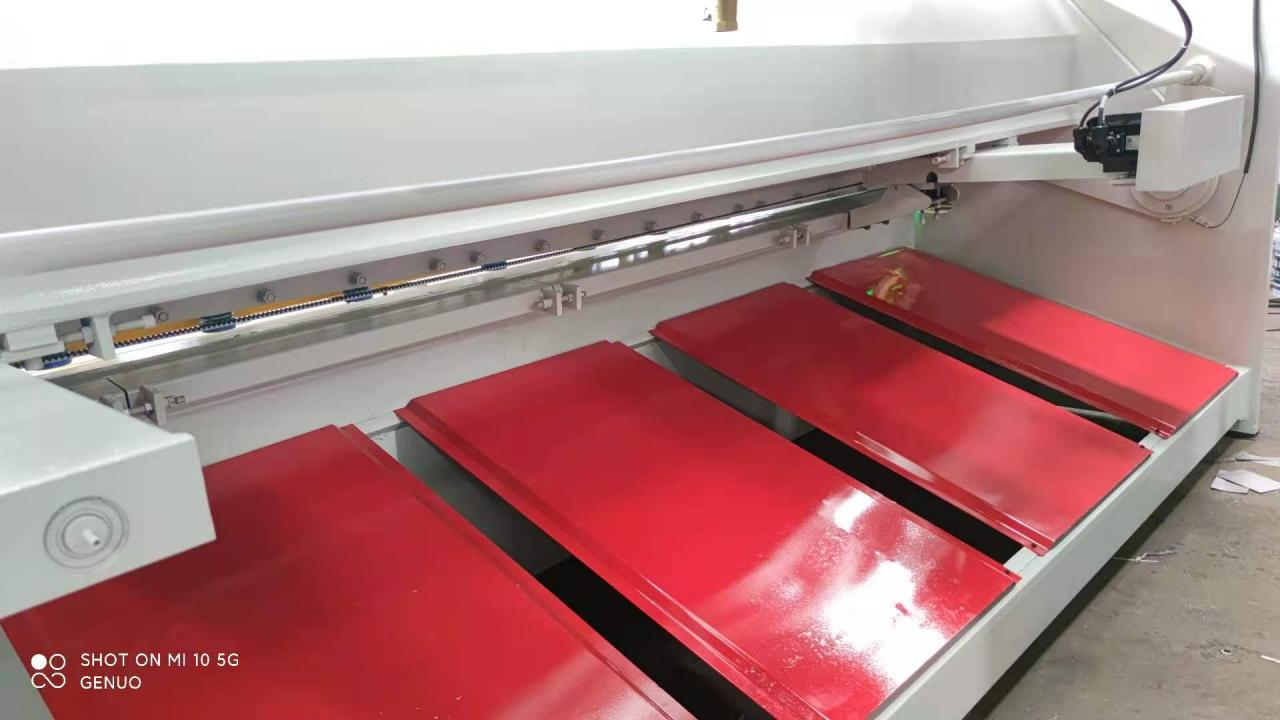

선택적 설치

경사 슬라이드 플레이트 및
공압 지원 장치
가벼운 커튼

오일 팬 냉각 장치

레이저 보호
전면 자동 급지

유형QC11K(Y)	절단 두께	절단 길이	커팅 엔젤	백 게이지 범위	주식(n/min)	주 전원	무게(kg)	치수 L*W*H(m)
8/2500	1~8mm	2500mm	0.5-2°	10-600mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1~8mm	3200mm	0.5-2°	10-600mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1~8mm	4000mm	0.5-2°	10-600mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1~8mm	5000mm	0.5-2°	10-600mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1~8mm	6000mm	0.5-2°	10-600mm	6	11kw	16000	6.7*1.9*2.2

자주하는 질문

Q1. 기계 품질은 어떻습니까?

A1: 우리의 기계는 금속 플레이트 산업이 있는 약 50개 카운티에 전 세계적으로 배포되고, Brilliant 기계가 있고, 우리 기계가 있는 곳에 좋은 평판과 터미널 사용자 만족도가 있습니다.

Q2: 당신은 제조 업체 또는 거래 비교입니까?

A2: 우리는 20년 이상의 제조 경험을 가진 100% 제조업체입니다.

Q3. 판매 후 서비스는 어떻습니까?

A3: 1. 기술 솔루션: 하루 이내에 기술 솔루션을 제공할 수 있습니다.
2. 온라인 비디오: 공장에서 기계 작업 비디오를 보여줍니다. (매주 업데이트)
3. 설치 서비스: 이것은 우리의 모든 기계에서 사용할 수 있으며 라이브 비디오를 제공할 수 있습니다. 우리는 또한 설치 기계를 위해 고객의 공장에 기술자를 파견할 수 있습니다. (고객은 항공료와 호텔 비용만 지불하면 됩니다.)
4. 교육 서비스: 우리 기술자가 기계 사용법을 가르쳐 줄 것입니다. 또한 기계 작동 방법을 배우기 위해 기술자를 당사에 보낼 수 있습니다.
5. 품질 보증: 1 년 보증, 우리는 평생 서비스를 제공합니다. 우리는 선적하기 전에 최종 테스트를 준비하고 기계가 최고의 성능인지 확인한 후 선적합니다.
6. 100% 응답률: 12시간 이내에 귀하의 질문에 답변해 드리겠습니다.

세부

• 원산지: 중국 안후이
• 브랜드 이름: 레이맥스
• 조건: 새로운
• 유형: 전단 기계
• 영상출입검사 : 제공
• 기계 시험 보고서: 제공
• 마케팅 유형: 최고 품질
• 핵심 부품 보증: 1년
• 핵심 부품: PLC, 엔진, 베어링, 변속기, 모터, 압력 용기, 기어, 펌프
• 전압: 220/380/415, 220v/240V/380V/400V/415V
• 정격 전력: 11
• 차원(L*W*H): 4600*1800*2050
• 연도: 2020
• 보증: 1년
• 주요 판매 포인트: 경쟁력 있는 가격
• 해당 산업: 호텔, 의류 상점, 건축 자재 상점, 기계 수리점, 식품 및 음료 공장, 농장, 레스토랑, 가정 사용, 소매, 인쇄소, 건설 작업, 에너지 및 광업, 광고 회사
• 쇼룸 위치: 이집트, 영국, 미국, 이탈리아, 필리핀, 파키스탄, 러시아, 호주
• 기계 유형: 단두대 절단기
• 브랜드: 레이맥스
• 응용 프로그램: 금속 장 절단
• 절단 두께: 1-8mm
• 절단 각도: 0.5-1.5°
• 컨트롤러: E21S, E200PS, DAC360
• 포장: 폴리에틸렌 감기 필름
• 색상: 고객이 선택한
• 판매 후 서비스 제공: 무료 예비 부품, 현장 설치, 시운전 및 교육, 현장 유지 보수 및 수리 서비스, 온라인 지원, 비디오 기술 지원
• 보증 후 서비스: 비디오 기술 지원, 온라인 지원, 예비 부품, 현장 유지 보수 및 수리 서비스
• 현지 서비스 위치: 이집트, 영국, 미국, 이탈리아, 필리핀, 파키스탄, 인도, 호주
• 인증: CE ISO
• 무게: 8500kg
