Delem Da66t 125 3+1 4+1 6+1 8+1 금속 플레이트 벤딩용 Cnc 유압 프레스 브레이크

제품 정보

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

과학적인 디자인

1, 독립적인 실린더에 의해 제어되는 Y1 및 Y2 축의 동기 이동

2, 나중 단계에서 구성에 옵션 및 업그레이드를 추가할 가능성

환경 친화적

대기 중 저소음 및 급감속(25데시벨 미만), 유압 시스템의 압력이 서보 메인 모터의 폐쇄 루프 제어이므로 누르고 복귀합니다. 서보 모터를 사용하여 일반 기계보다 60% 낮은 에너지 소비.

기계 본체의 안정적이고 내구성 있는 성능

1, 기계 프레임 통합 용접.

2, 각 장착 표면의 평행도와 수직도를 보장하는 하나의 프로세스에서 CNC 3차원 머시닝 센터에 의해 형성된 기계 프레임.

3, 템퍼링에 의한 내부 응력 적층.

4, 녹 및 방청 처리를 제거하는 샷 블라스트.

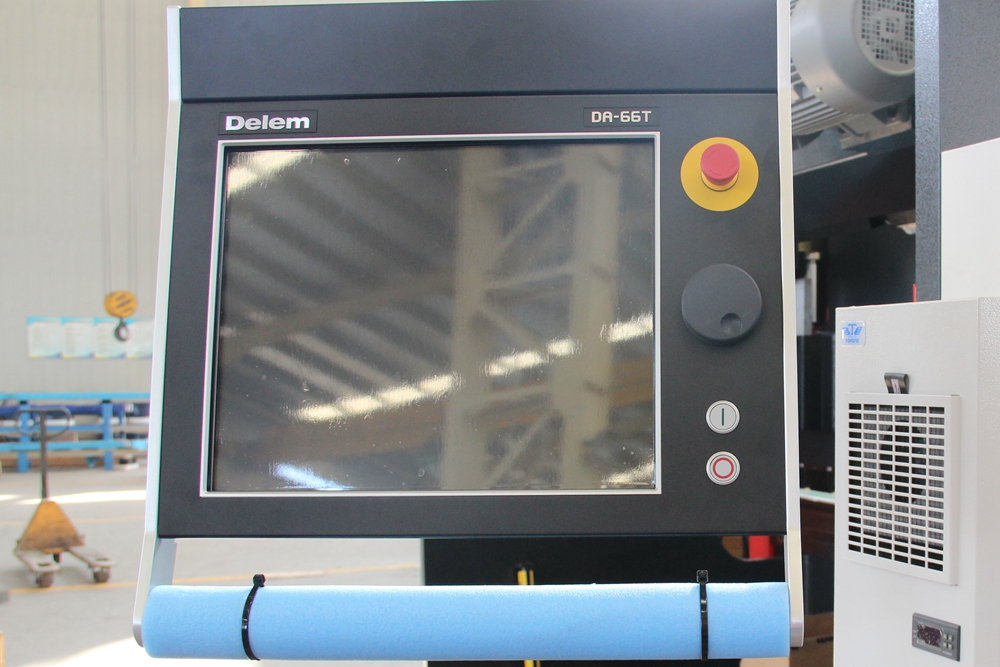

1. 제어 시스템: DA52s(스위스의 Cybelec CT8 옵션)

빠른 한 페이지 프로그래밍

•단축키 탐색

•7” VGA 컬러 TFT

•최대 4축(Y1, Y2, 보조축 2개)

•크라운 컨트롤

•공구/재료/제품 라이브러리

•USB, 주변기기 인터페이스

•The basic machine control functions are Y1 Y2 X R -axis.

• 폐쇄 루프 및 개방 루프 밸브를 위한 고급 Y축 제어 알고리즘

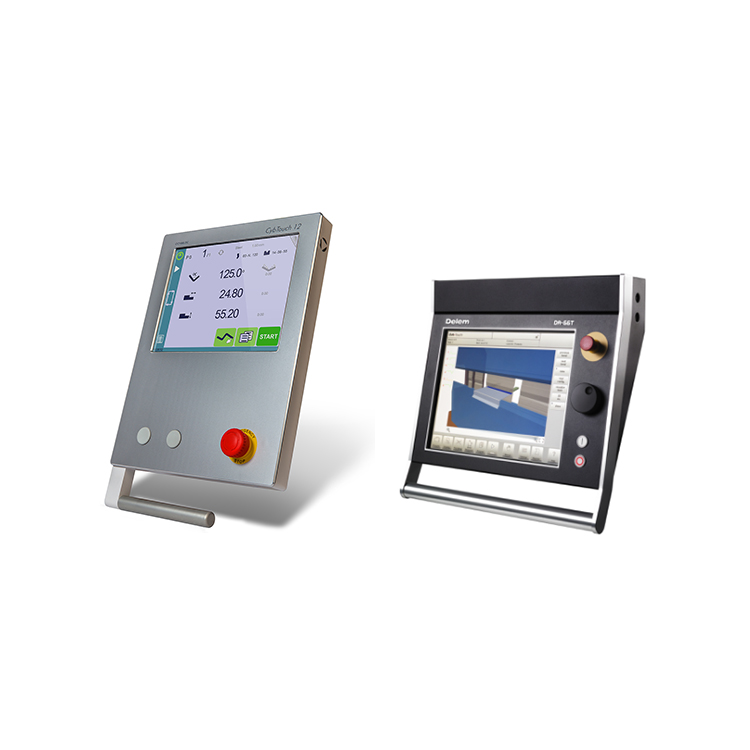

선택적 제어 시스템:

(스위스의 DA66T DA69T / Cybelec CT8 CT12)

선택적 축(3 1/4 1/6 1/8 1)

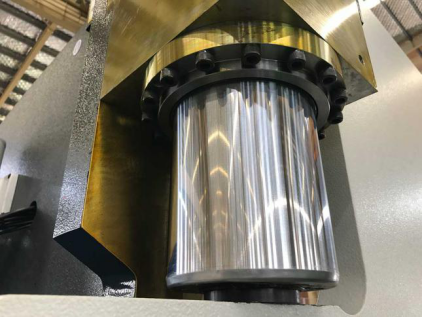

2. 실린더
중국 프리미엄 브랜드로 10년 이상의 서비스 수명을 가지고 있습니다.

3. 비례 밸브
비례 밸브는 Y1 Y2 축 움직임을 정밀하게 조절합니다.

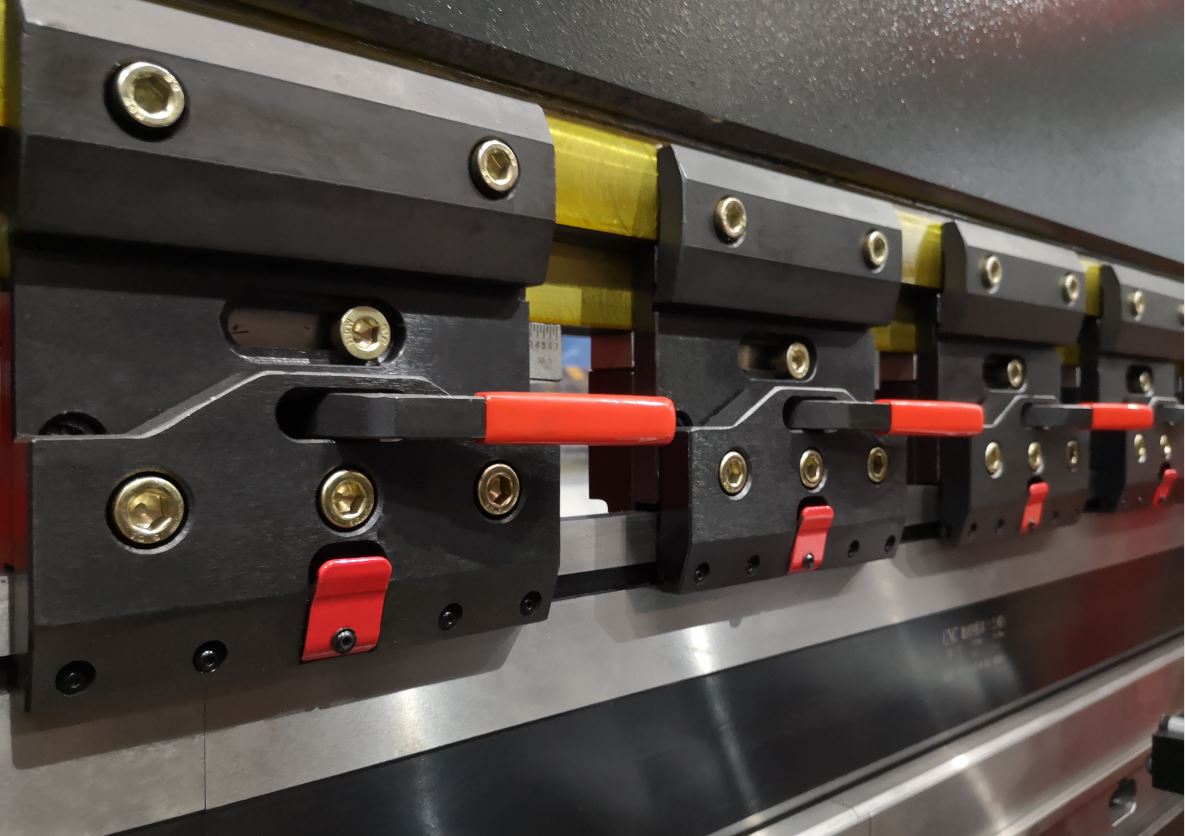

4. 빠른 클립
수직 설정으로 인한 빠른 도구 변경으로 설정 시간 단축

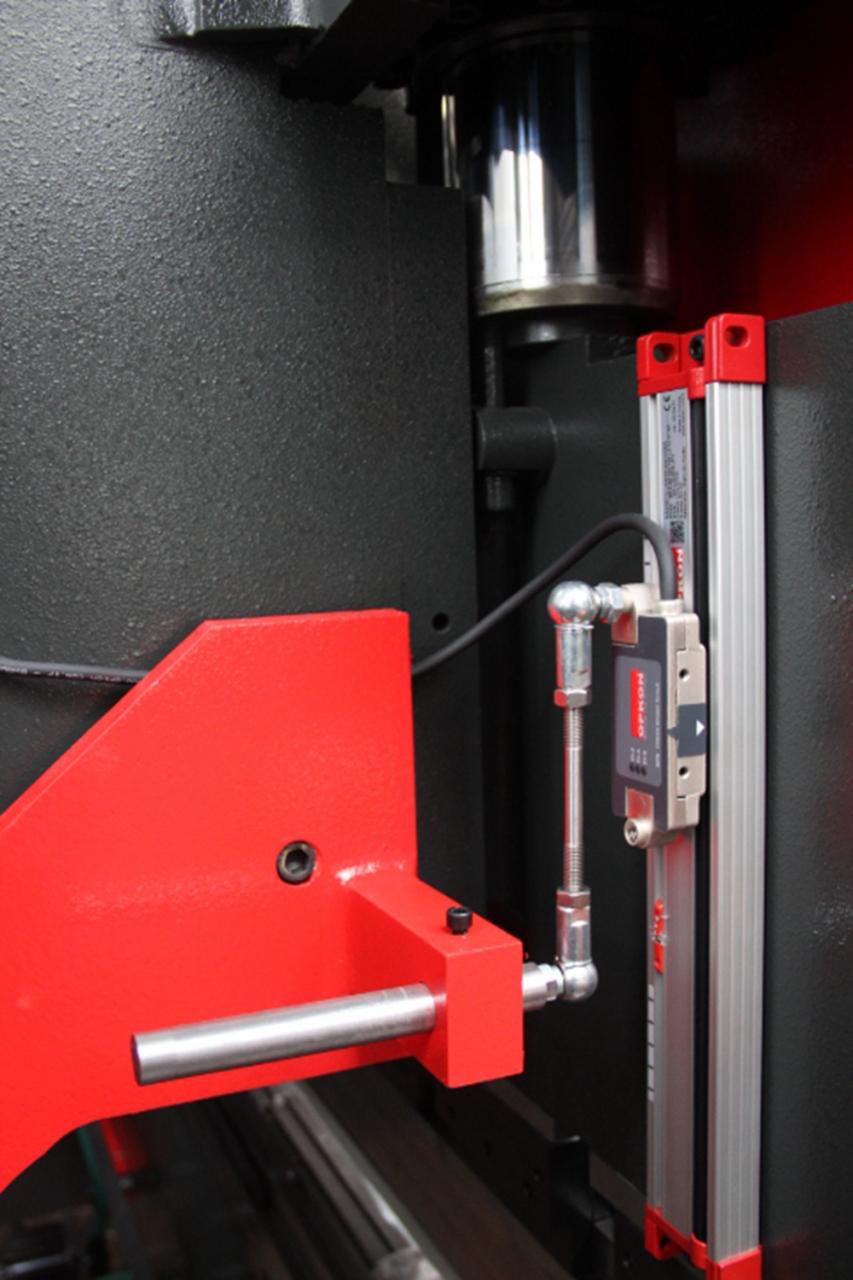

5. 격자 눈금자는 정확한 위치를 제공합니다.
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

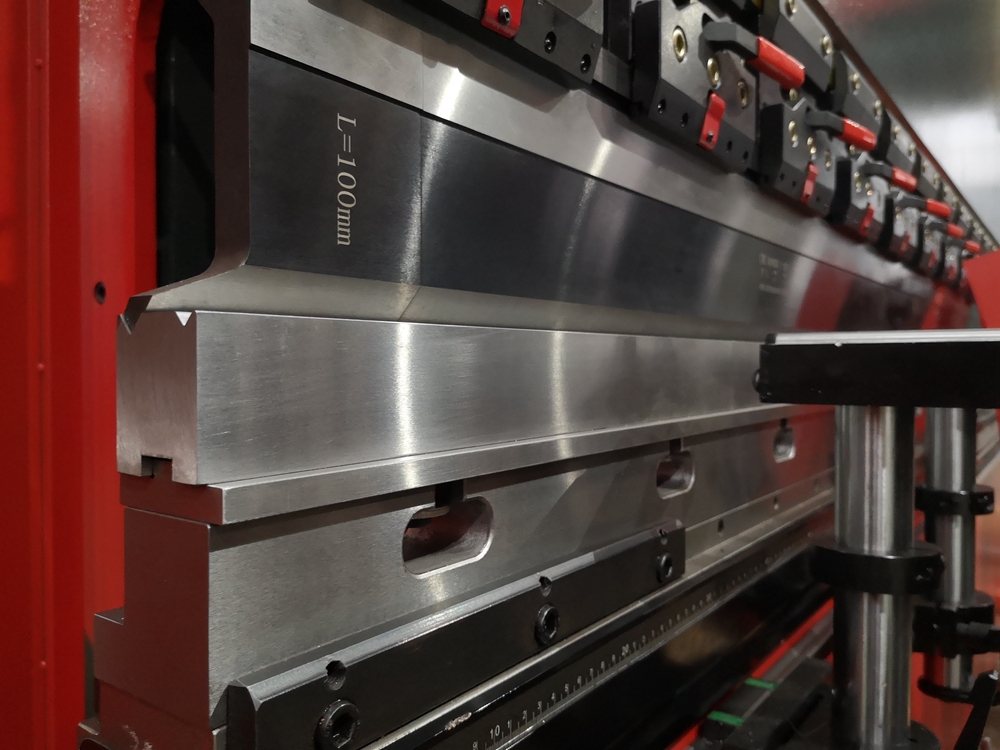

6. CNC 금형(골린)
CNC 동심 금형, 다기능, 측면 변경 용이

7. 자동 크라우닝 시스템
CNC 제어 시스템 DA52s에 의한 균일한 보정, 완벽한 굽힘 각도 제어

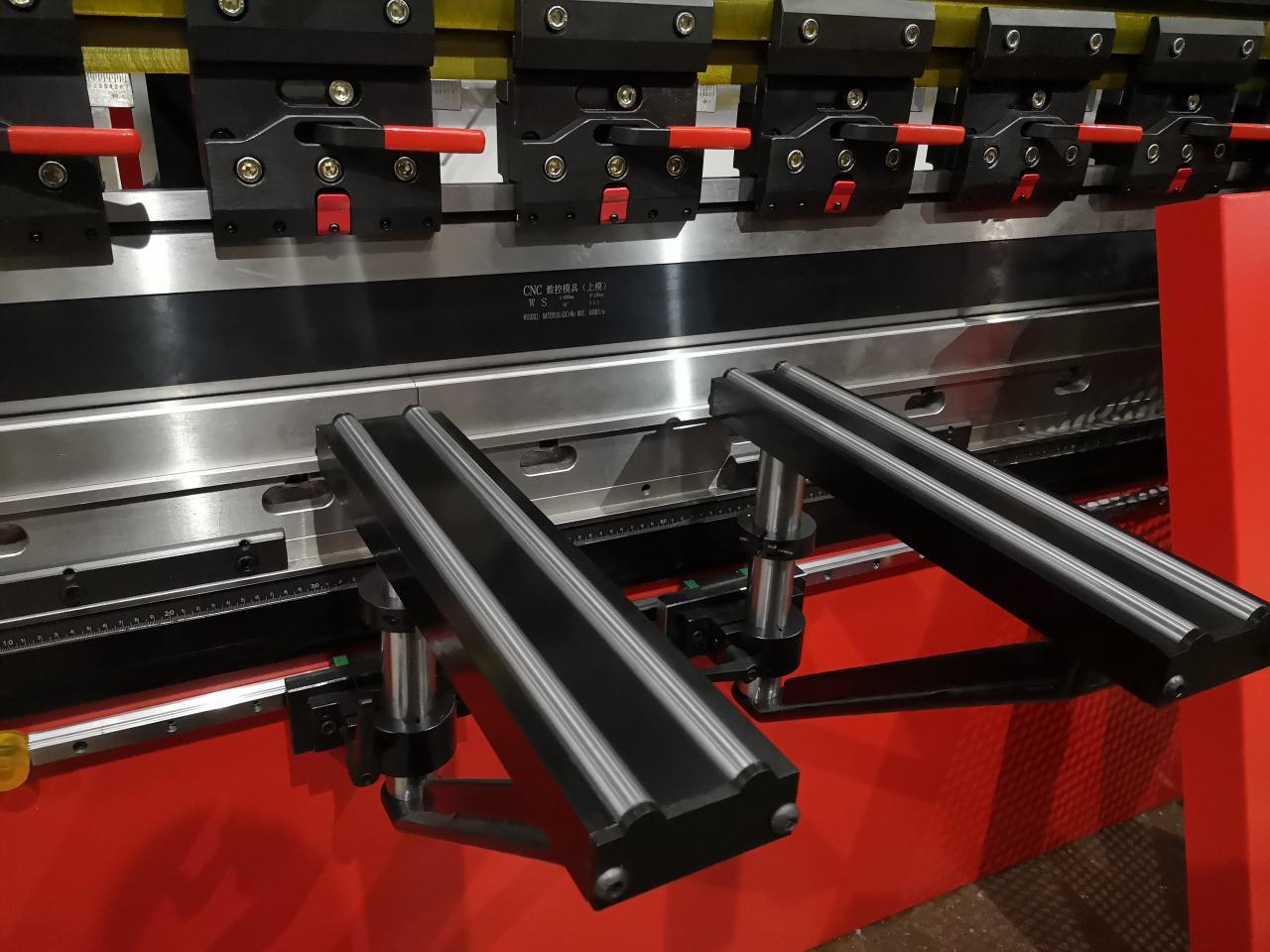

8. 지지 암
인체공학적 지지 브래킷과 led 작업 영역 조명으로 작업 용이성을 극대화합니다.

9. 이중 선형 가이드 및 통합 지원 빔
손가락 움직임 정확도 향상

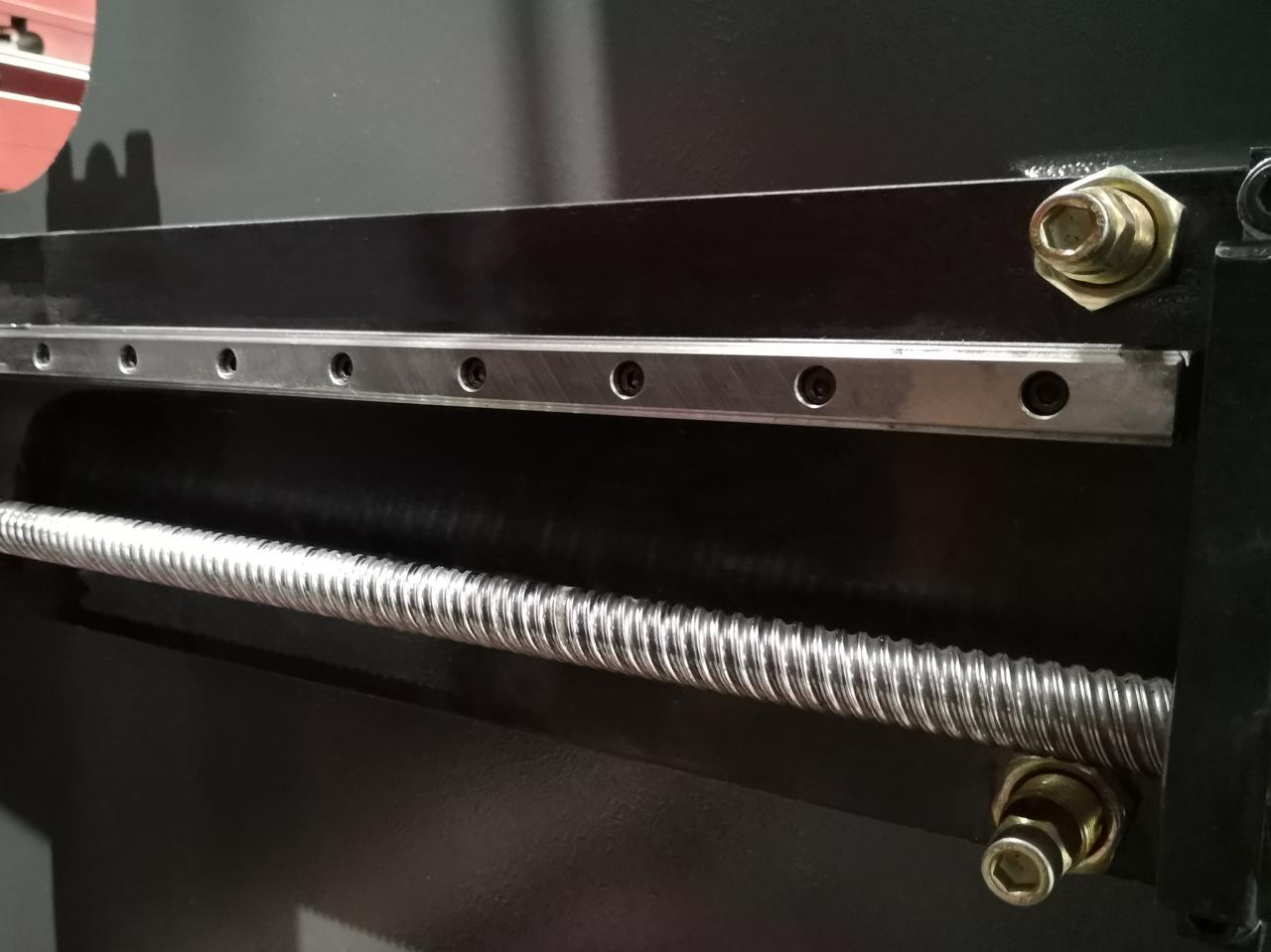

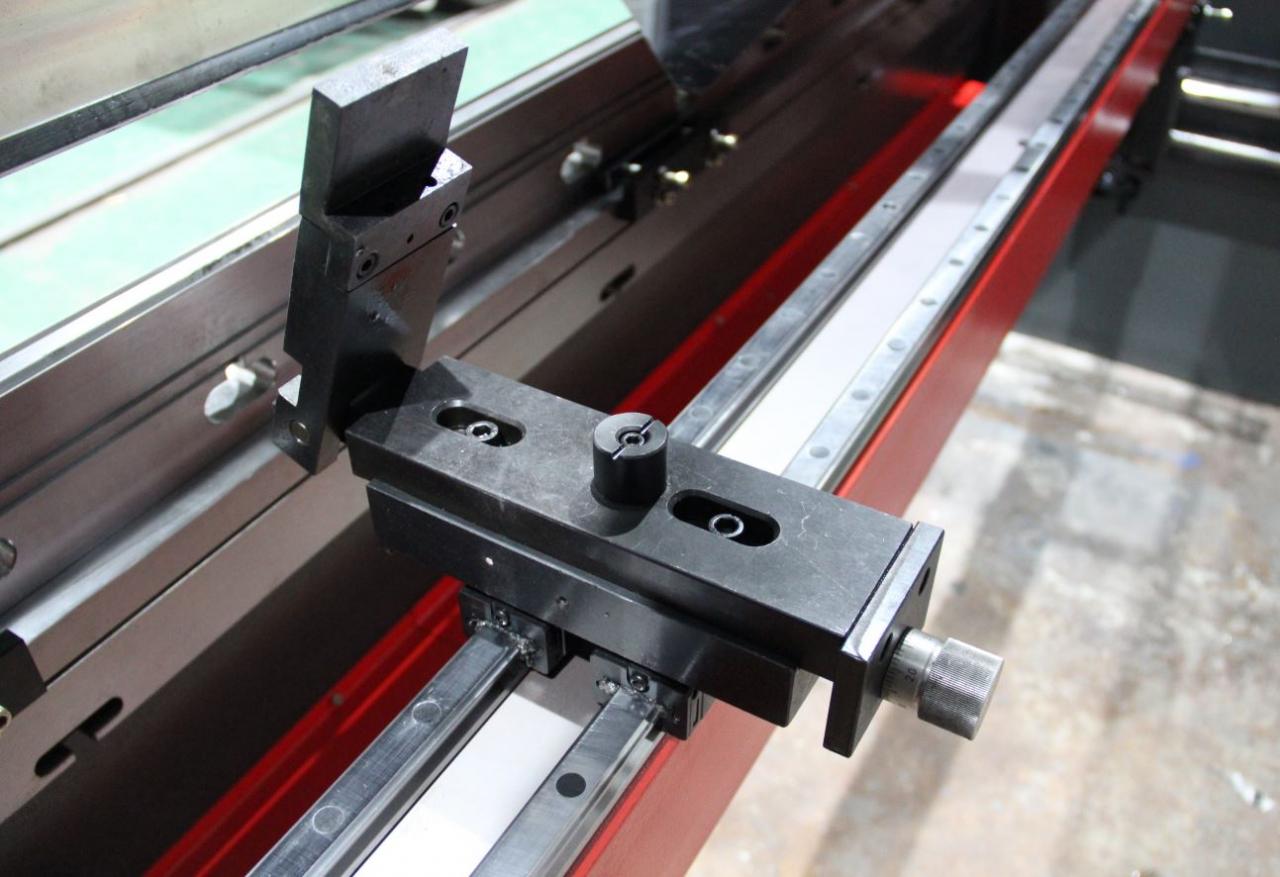

10. 볼스크류 및 리니어 가이드
백 게이지 이동 정확도를 향상시키는 볼 스크류 및 선형 가이드로 인한 동적 백 게이지 및 고속 축

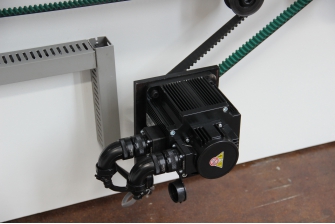

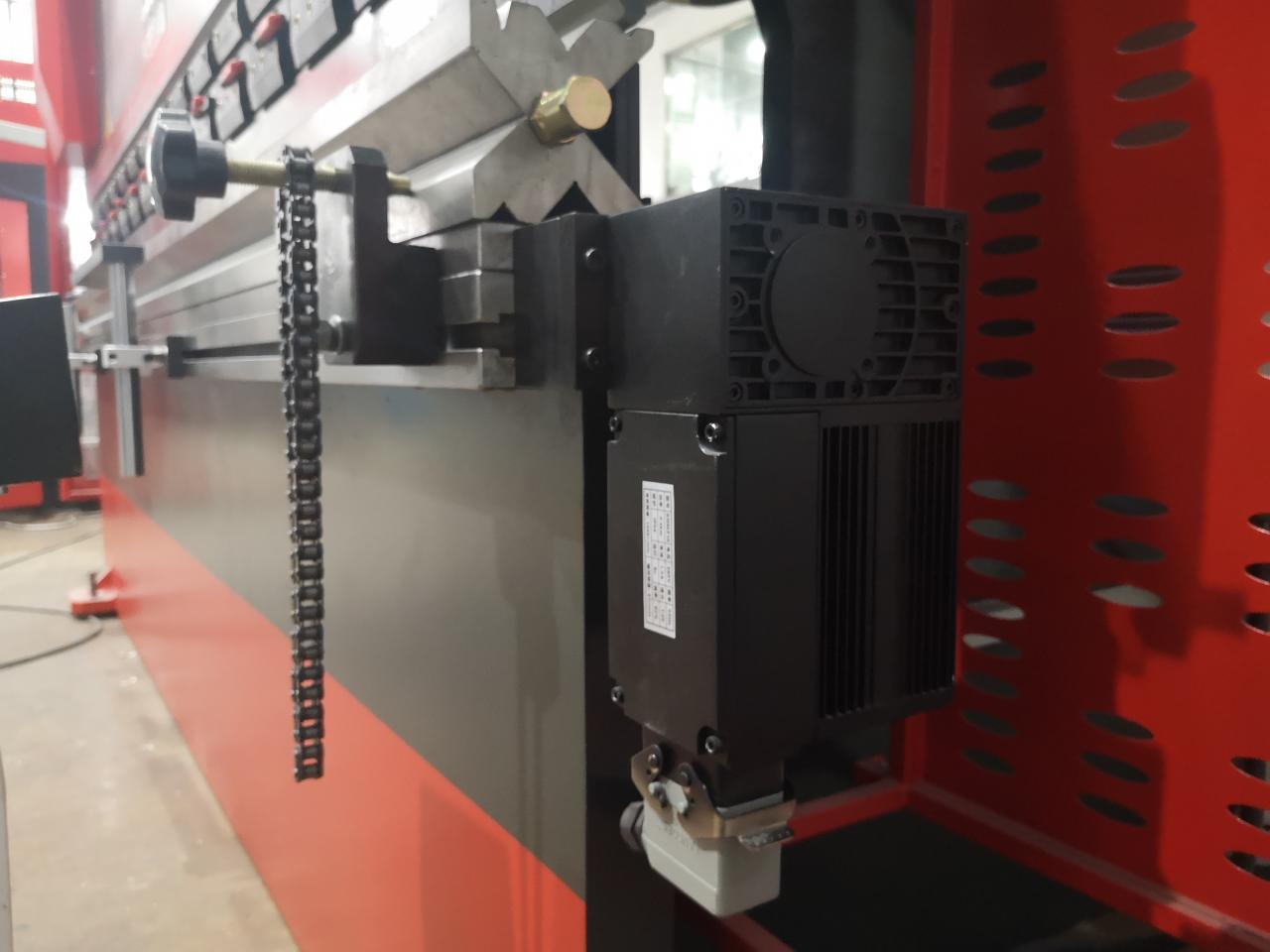

11. 서보 모터
서보 드라이브 X와 Y는 속도와 정확도를 높이기 위해 위치를 조정합니다.

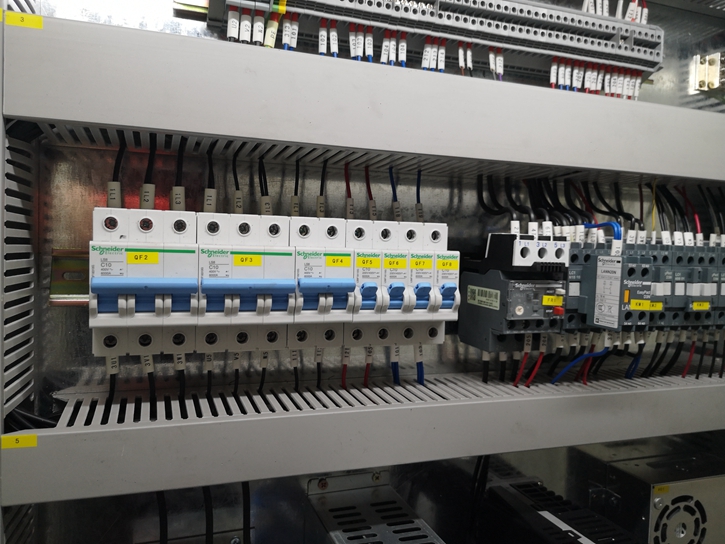

12. 주요 전기 부품
국제 브랜드 선택, 안정적이고 오래 지속되는 성능.

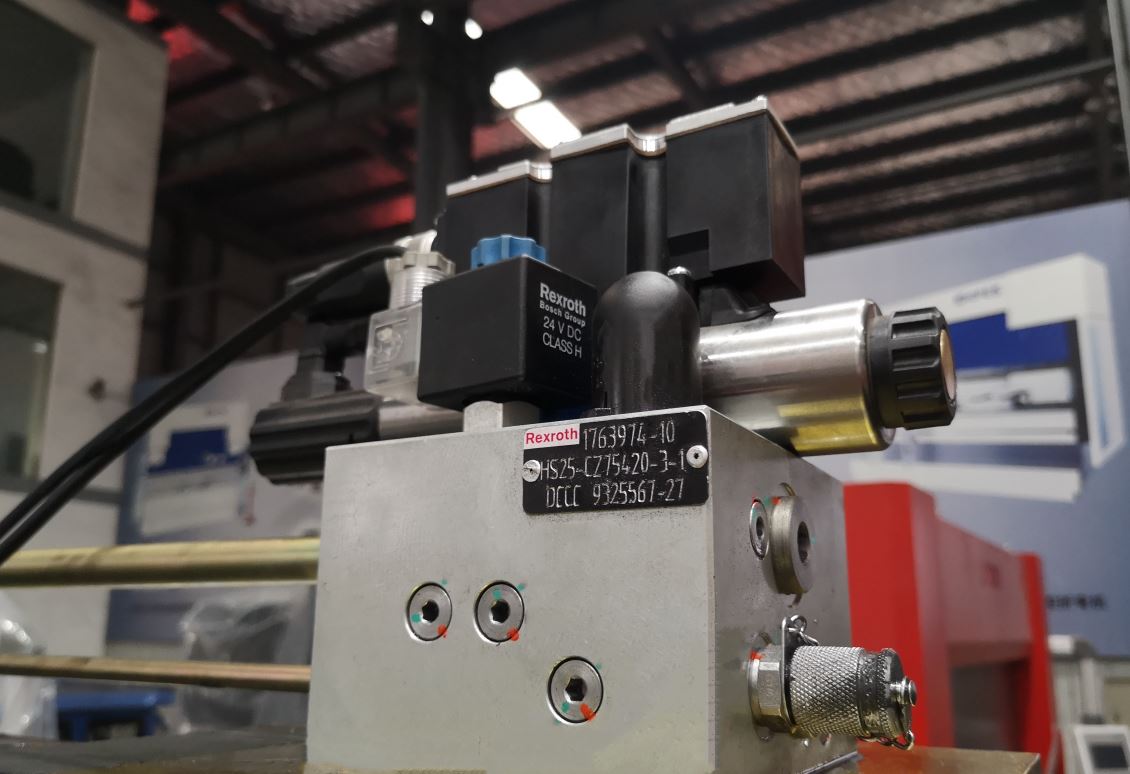

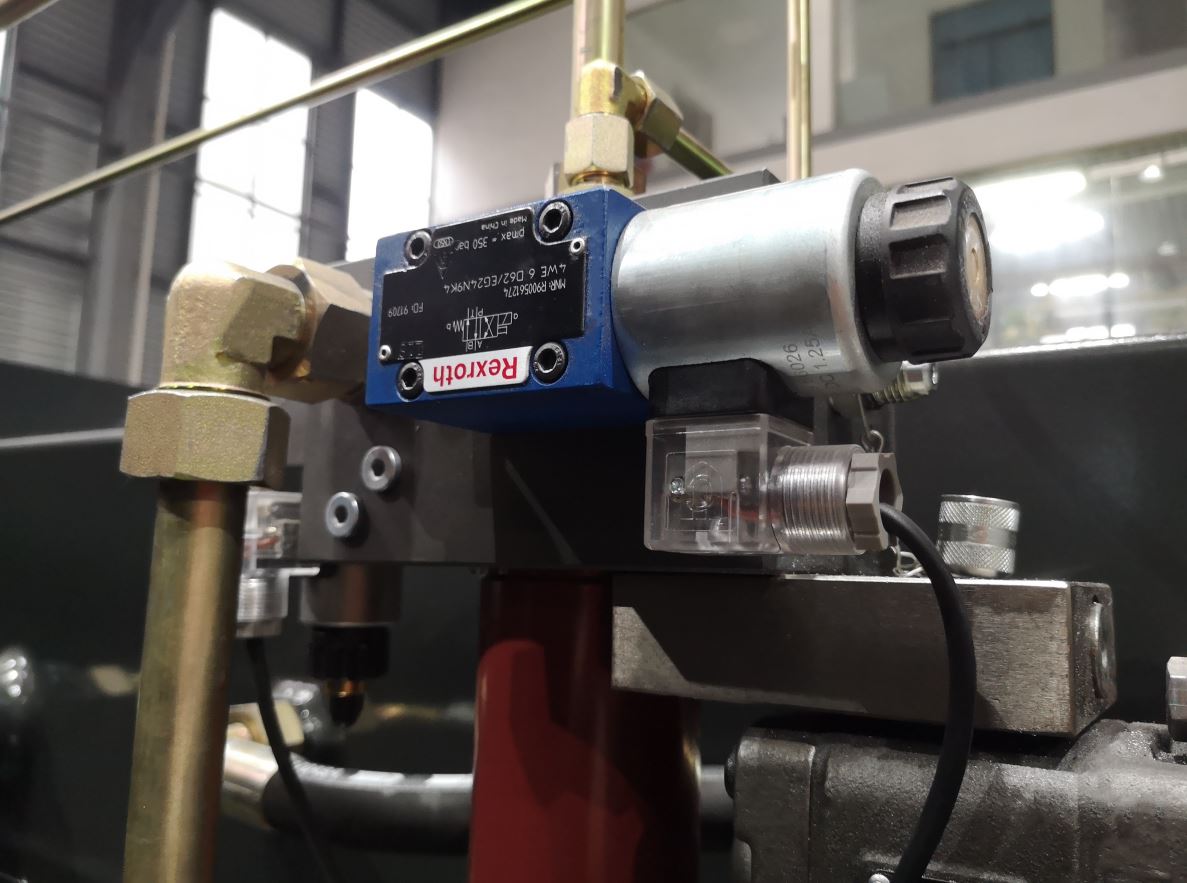

13. 유압 밸브
국제 브랜드 선택, 안정적이고 오래 지속되는 성능.

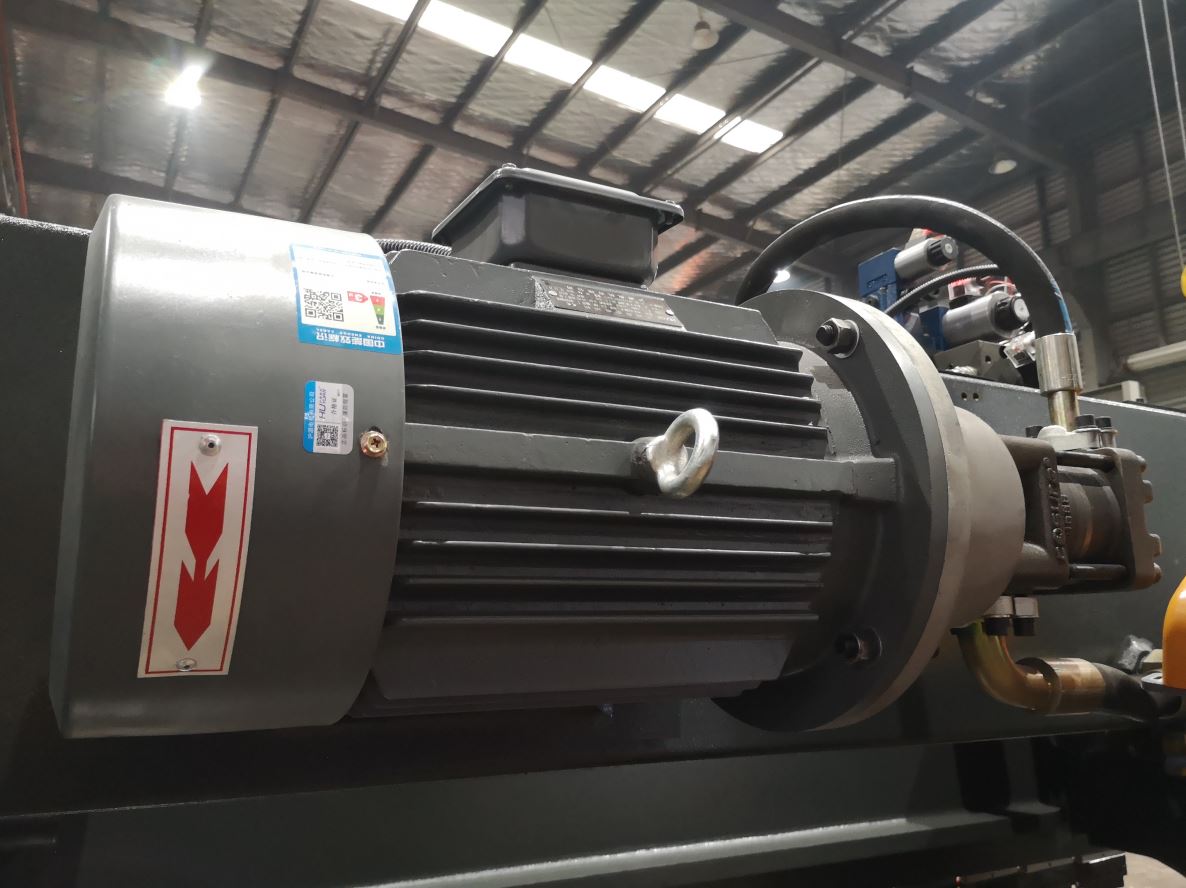

14. 메인 모터(독일의 Siemens) 오일 펌프(미국의 Sunny)
국제 브랜드 선택, 안정적이고 오래 지속되는 성능.

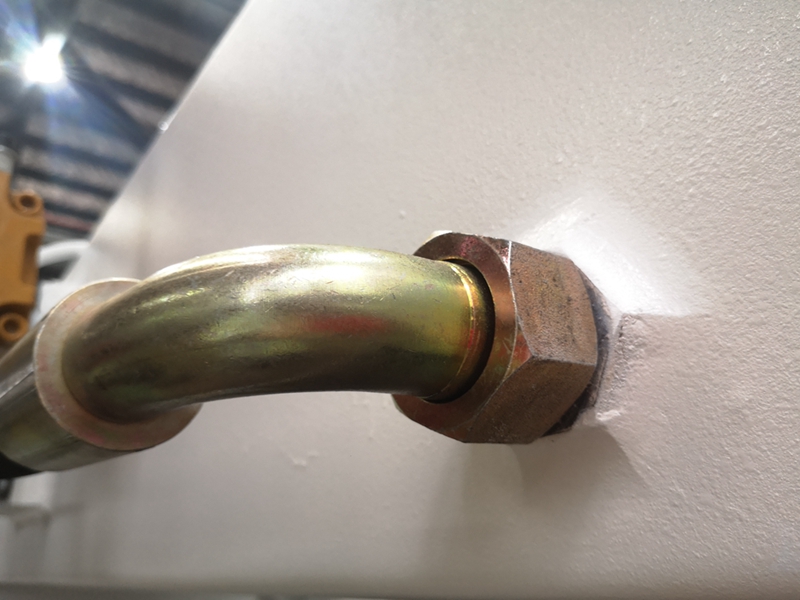

15. 튜빙 조인트 (독일의 EMB)
누출 오일을 피하기 위해 수리가 용이합니다.

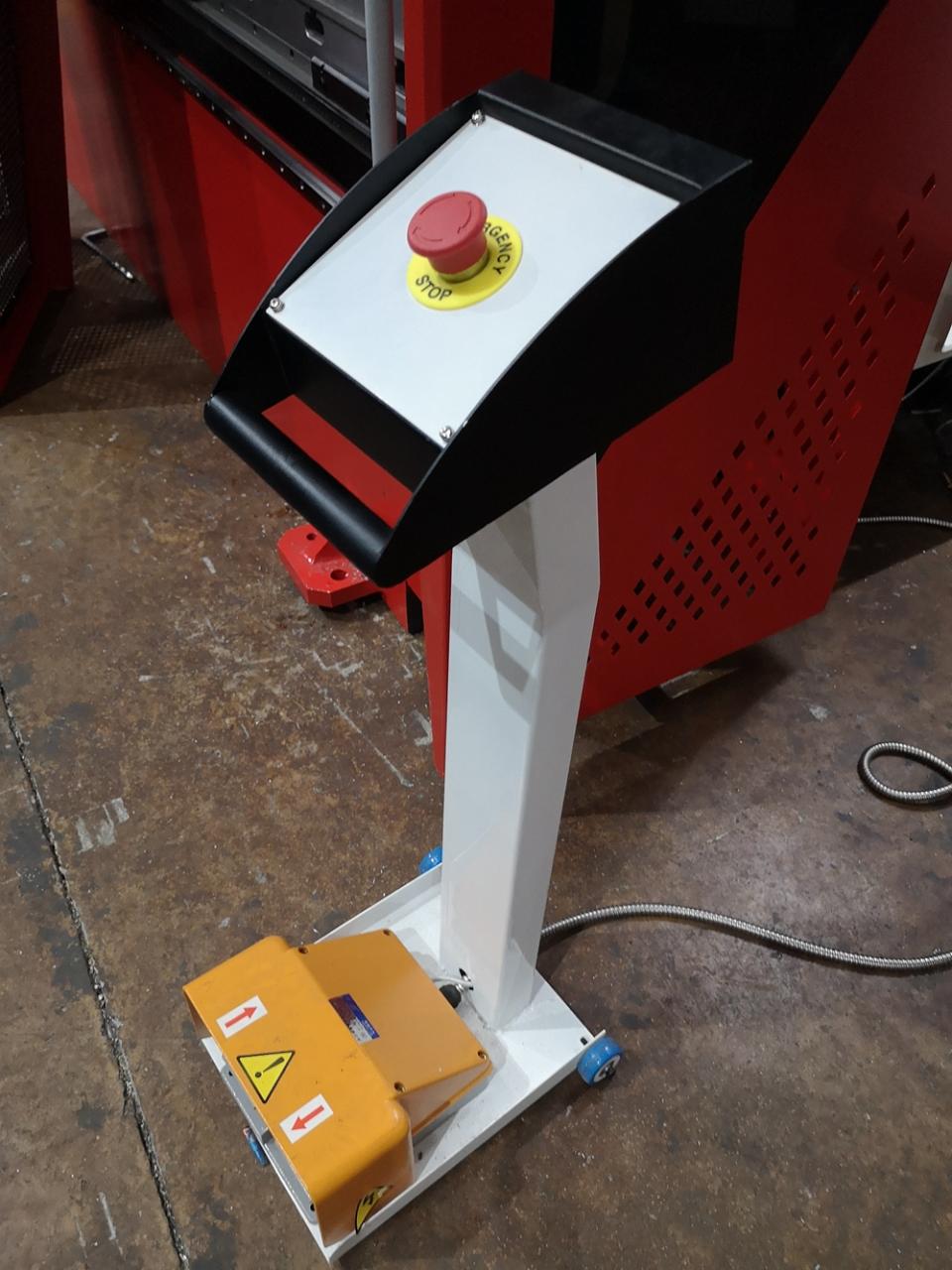

16. 풋 스위치 전자 부품(프랑스 슈나이더)

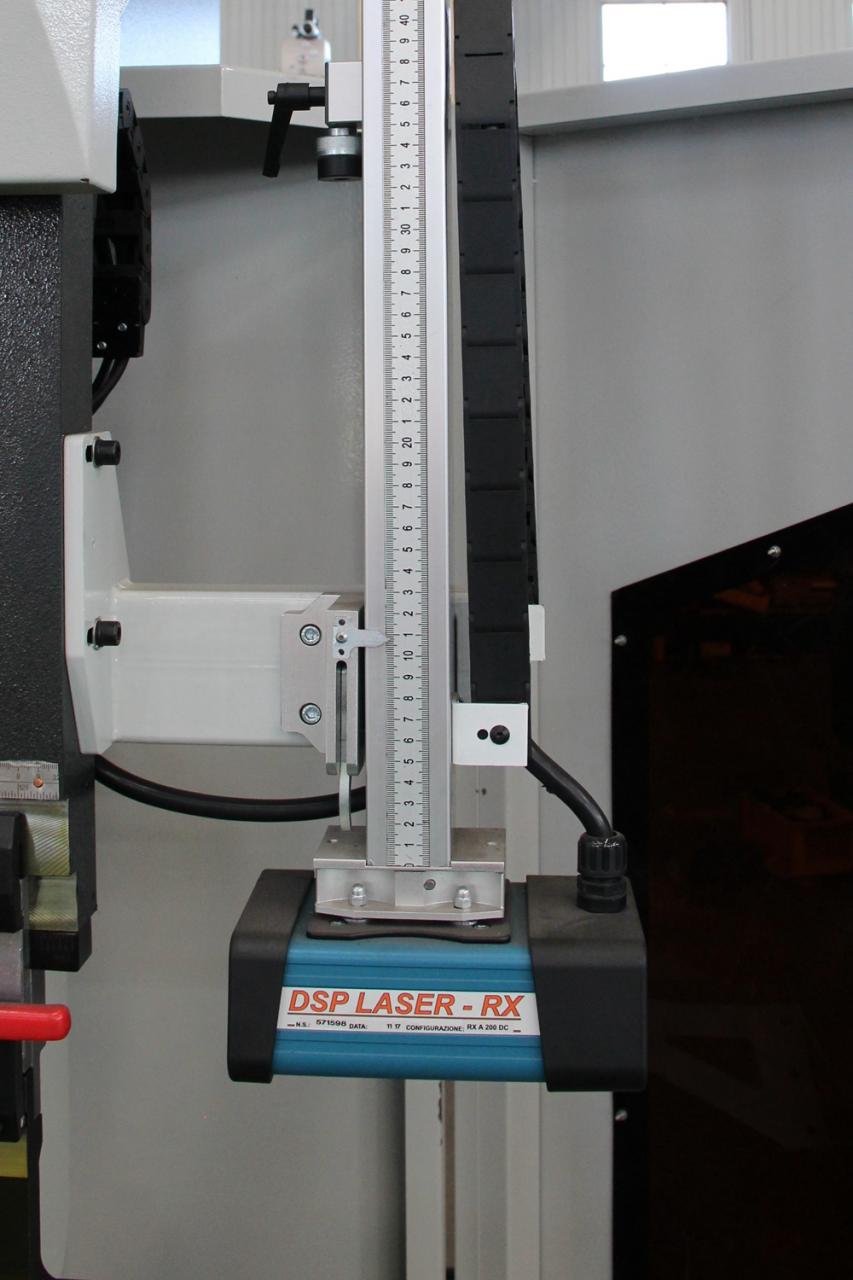

17. DSP 레이저 세이프(옵션)
레이저가 장애물을 감지하면 블레이드가 멈춥니다.

기술적인 매개변수

모델	극 거리(mm)	목 깊이(mm)	슬라이더 스트로크(mm)	최대 높이(mm)	전력(kw)	무게(kg)	치수(mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

세부

• 슬라이더 스트로크(mm): 120mm
• 자동 레벨: 완전 자동
• 목 깊이(mm): 320mm
• 기계 유형: 동기화
• 작업대 길이(mm): 3200mm
• 작업대 너비(mm): 150mm
• 차원: 3200x1600x2600mm
• 조건: 새로운
• 재질 / 금속 가공: 황동 / 구리, 스테인리스 스틸, ALLOY, 탄소강, 알루미늄
• 자동화: 자동
• 추가 서비스: 엔드 포밍
• 연도: 2020
• 무게(KG): 7000
• 모터 전력(kw): 7.5kw
• 주요 판매 포인트: 다기능
• 보증: 2년
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• 쇼룸 위치: 없음
• 마케팅 유형: 신제품 2020
• 기계 시험 보고서: 제공
• 영상출입검사 : 제공
• 핵심 부품 보증: 1년
• 핵심 부품: 베어링, 모터, 압력 용기, 엔진, 기타
• 모델: WE67K 시리즈-125T/3200
• 원료: 장/판 압연
• 제어 시스템: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• 전기 부품: 프랑스의 슈나이더
• 주 모터: 독일의 지멘스
• 리드 타임: 15일
• 용법: 금속 장 구부리기
• 인증: CE ISO
