Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신

제품 개요

특수 수치 제어 시스템은 유압 프레스 브레이크 기계의 메인 프레임에 장착됩니다.

다중 작업 단계 프로그래밍 기능은 자동 작동 및 다중 단계 절차의 연속 위치 지정뿐만 아니라 후방 스토퍼 및 글라이딩 블록의 위치에 대한 자동 정밀 조정을 달성할 수 있습니다.

기계에는 처리량의 실시간 표시, 스토퍼 및 글라이딩 블록 위치의 정전 메모리, 절차 및 매개변수를 위한 굽힘 계수 기능이 제공됩니다.

수입 볼 베어링 리드 스크류와 리니어 가이드 레일은 후방 스토퍼에 사용되어 후방 스토퍼의 위치 결정 정밀도를 보장하고 기계 가공 정밀도를 높입니다.

성능 및 기능:

1. 기계 본체는 전체 용접 및 전체 가공 구조이며 ANSYS finlte 요소 분석 소프트웨어는 분석을 위해 기계 본체의 주요 부품에 적용되어 공작 기계의 신뢰성과 전체 기계의 정밀도를 보장합니다.

2. 독일에서 수입된 전자 유압식 서보 밸브와 수입된 격자 눈금자로 구성된 폐쇄 루프 제어 모드는 양쪽의 메인 오일 실린더에 채택되어 기계적 스토퍼 - r 유형의 전통적인 벤딩 머신의 스트로크 제어 패턴을 돌파합니다. 글라이딩 블록의 위치에 대한 피드백 정밀도, 정확하고 안정적인 작동, 좋은 동기화 성능 및 글라이딩 블록의 높은 반복 위치 정밀도.

3. 리어 스토퍼의 모든 기능 부품에 수입 부품을 사용하여 리어 스토퍼의 정지 정밀도를 보장하고 리어 스토퍼의 메커니즘은 고객 요구 사항에 따라보다 완전한 기능을 위해 다중 정지 샤프트를 채택합니다.

4. 독일에서 수입된 통합 제어 시스템은 전체 유압 시스템에 채택되어 파이프라인 설치를 단순화하고 안정적인 작동과 공작 기계의 단순하고 멋진 외관을 보장합니다.

5. 기계 본체의 양쪽에 C형 플레이트를 장착하고 C형 플레이트에 고정밀 격자자를 장착하여 굽힘 공정 중 기계 본체의 변형으로 인한 보류 정밀도에 대한 영향을 방지합니다.

6. 하부 작업대는 유압 편향을 위한 자동 보정 메커니즘이 장착되어 있어 높은 굽힘 정밀도와 Iong 안정성이 보장되는 효과적인 사각 지대 없는 보상을 달성합니다.

수치 제어 시스템은 이탈리아 ESA, 네덜란드 DELEM의 전자 유압식 서보 벤딩 머신을 위한 특수 수치 제어 시스템을 말합니다. 또는 Swiss CYBELEC Companies , 굽힘 각도에 대한 그래픽 프로그래밍 기능, 각도 수정에 대한 보상 굽힘 압력 자동 계산 및 조정, 작업대 왜곡에 대한 자동 계산, 공작물의 길이 연장, 단독 누름을 위한 굽힘 압력, 개방 거리 기능을 달성할 수 있습니다. , 리어 스토퍼의 철수 등 .

기능 개요

DELEM DA53T 컨트롤러 기능:

1. 10.1인치 고해상도 트루 컬러 TFT 디스플레이.
2. 최대 4축 제어(Y1,Y2 보조축 2개)
3. 모드/소재/제품 라이브러리를 통한 처짐 보정 제어.
4. 서보 또는 주파수 변환 제어를 지원합니다.
5. 고급 Y축 제어 알고리즘은 폐쇄 루프 밸브와 개방 루프 밸브를 모두 제어할 수 있습니다.
6. 네트워크 듀얼 컴퓨터 연결(옵션).
7. USB 주변기기 인터페이스.Profile-53tl 오프라인 프로그래밍 소프트웨어.

멀티 V 몰드(옵션)
Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신후방 리테이닝 시스템

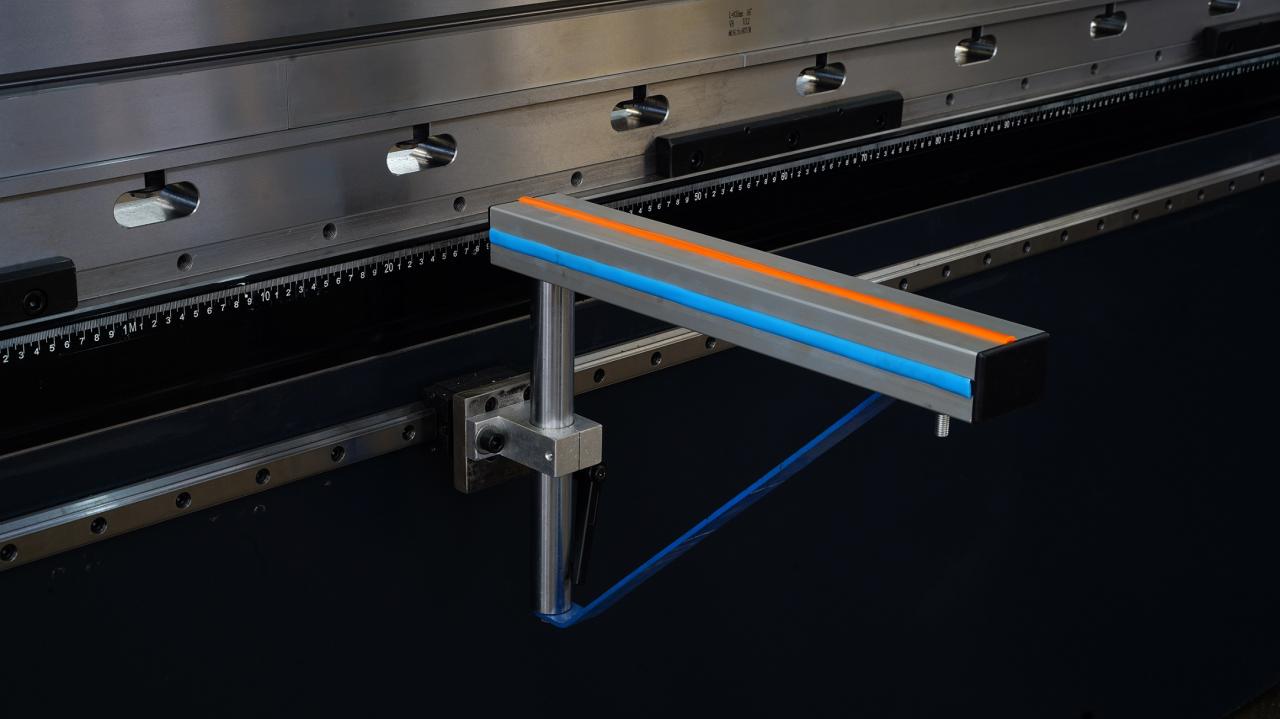

Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신전면 지지 장치 이동

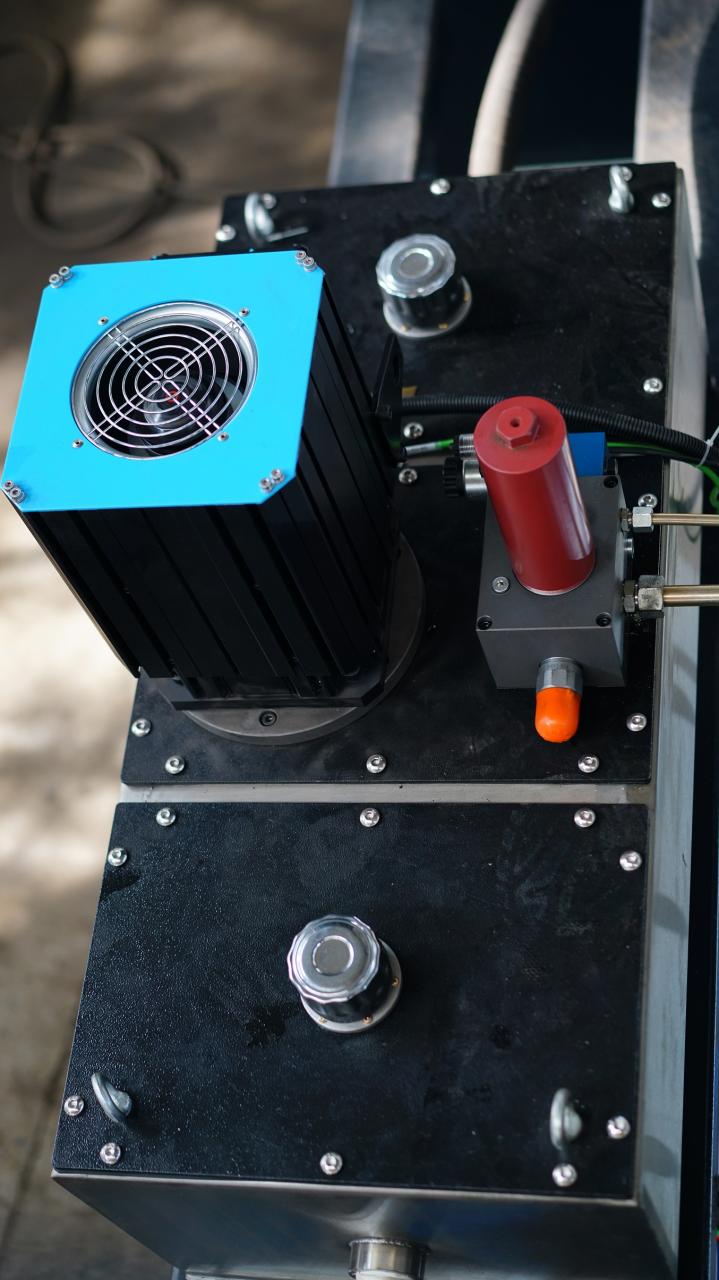

Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신서보 펌프 제어 시스템 어셈블리
Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신
Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신
백 게이지 수동 리프팅

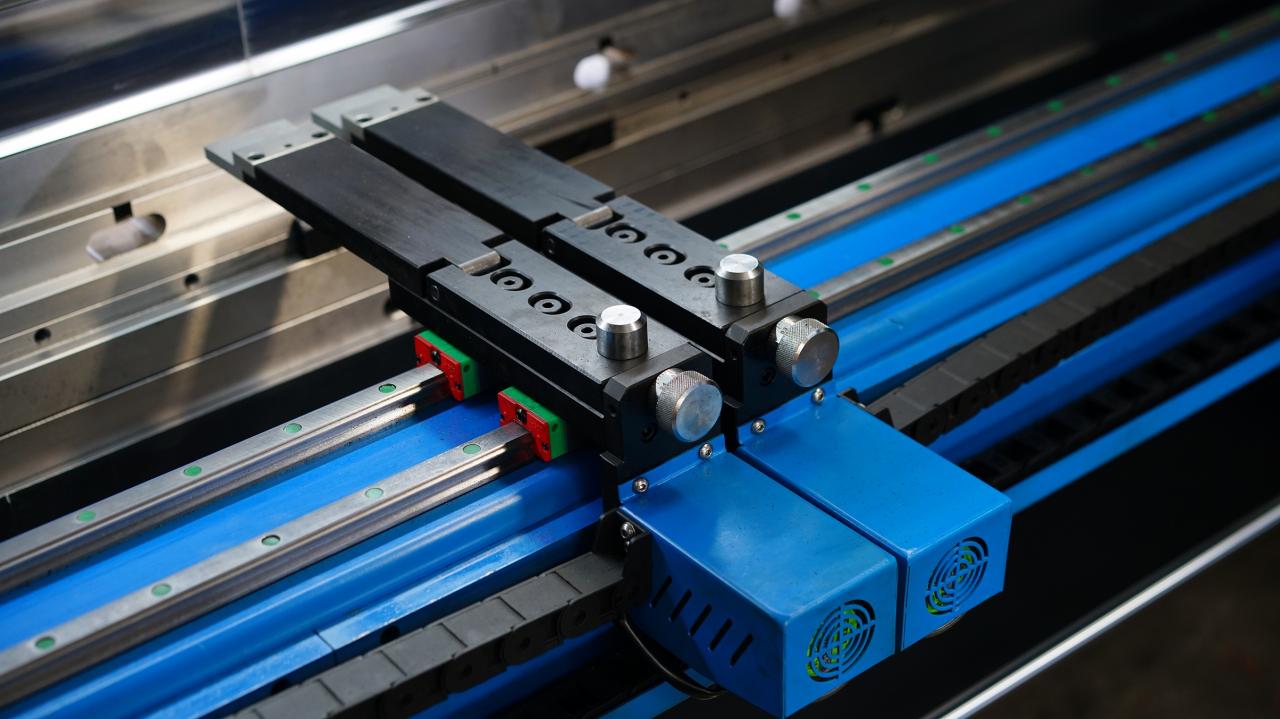

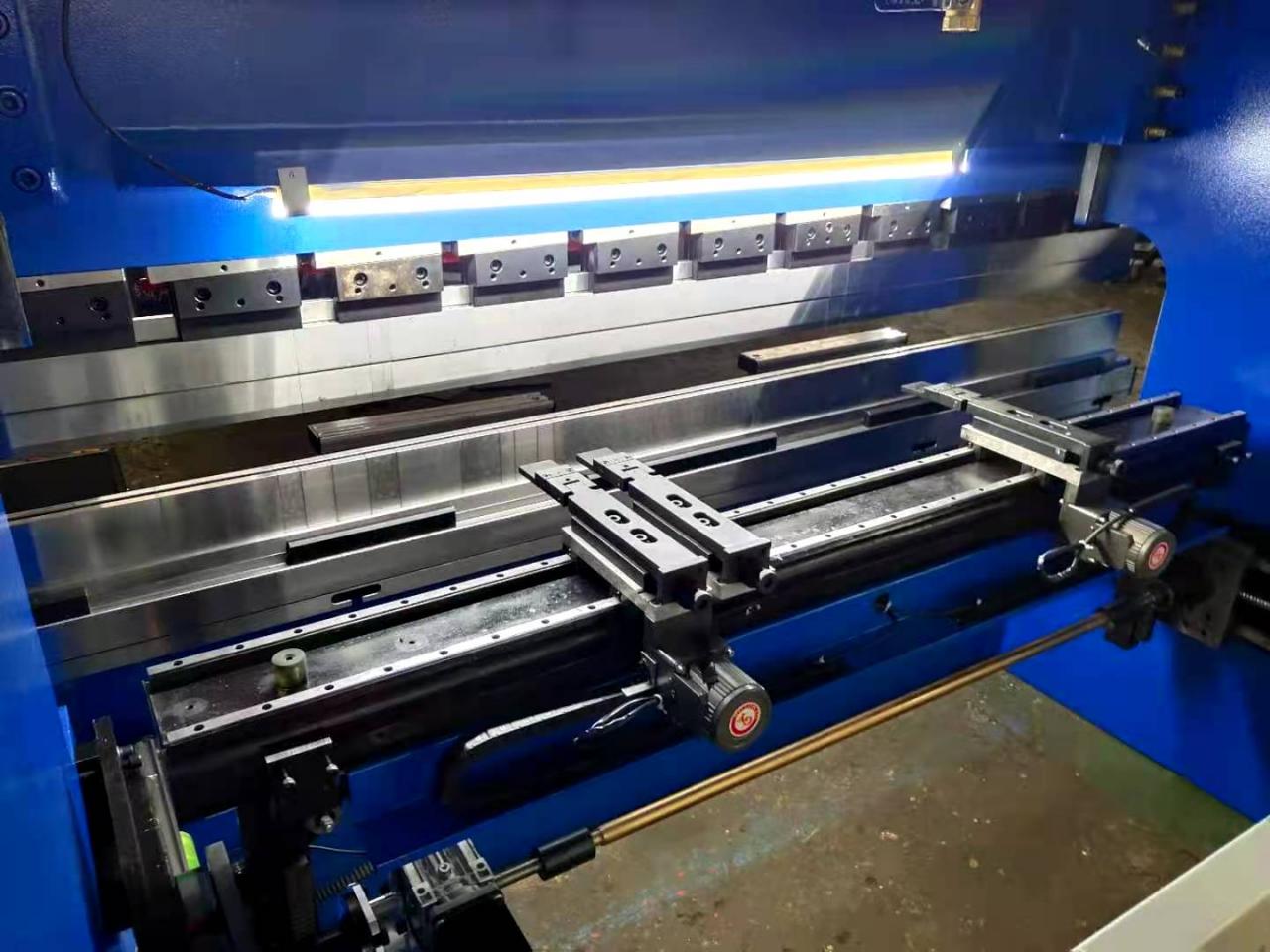

고정밀 스톱 핑거, 쉬운 이동을 위한 이중 선형 가이드

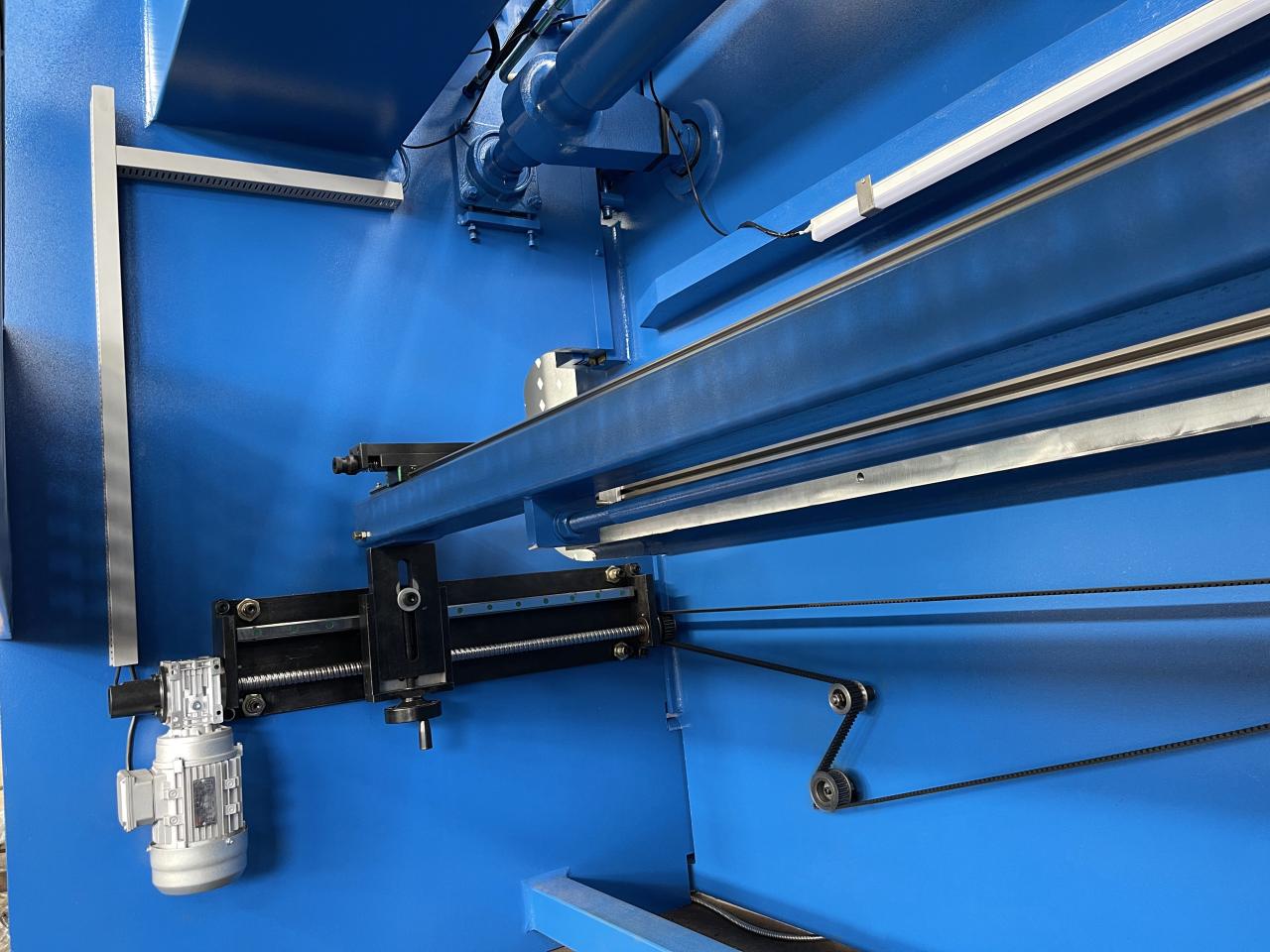

Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신동기식 휠 및 벨트로 백 게이지 이동 정확도 제공
Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신접촉기

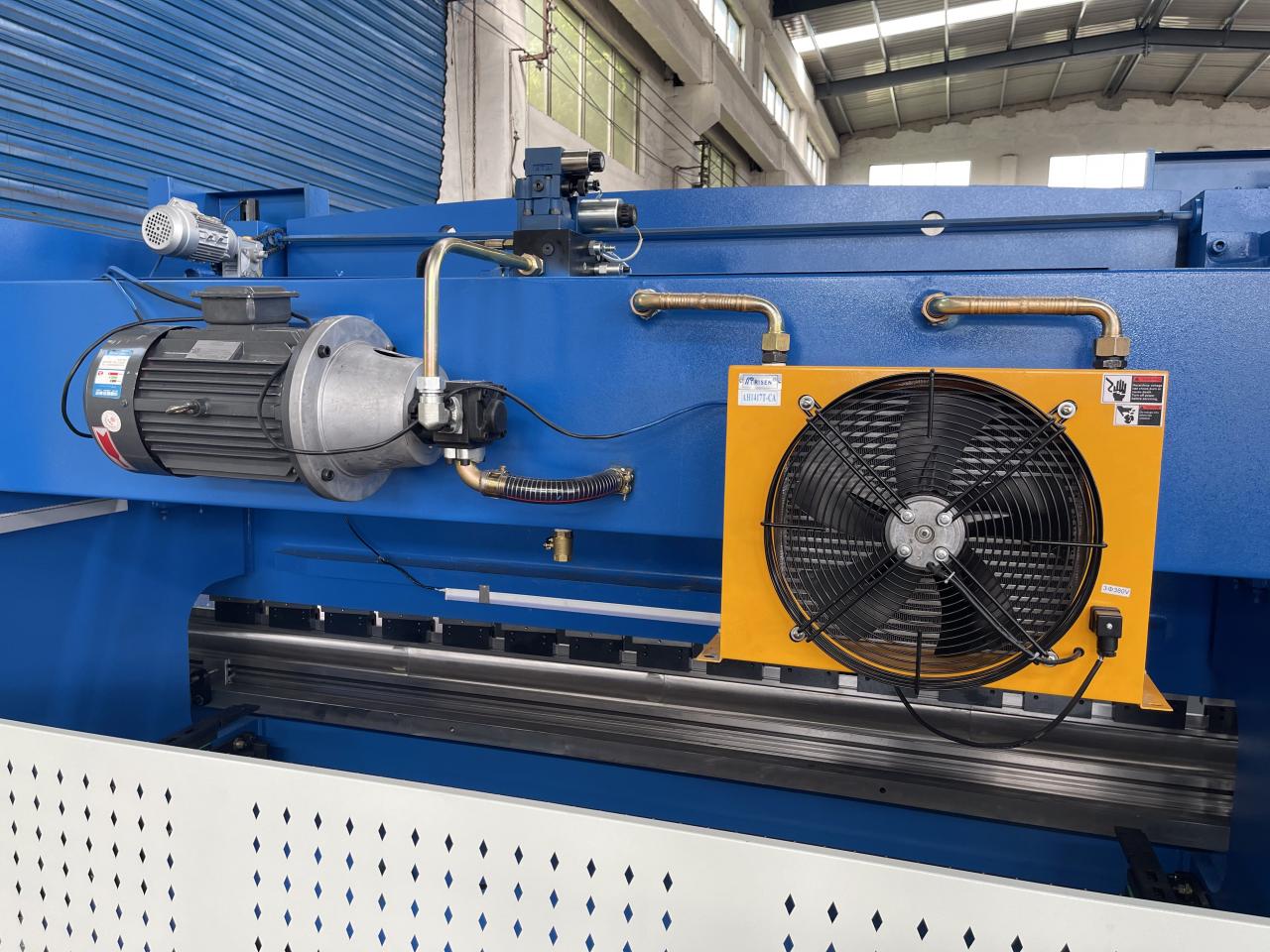

Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신팬 쿨러(옵션)

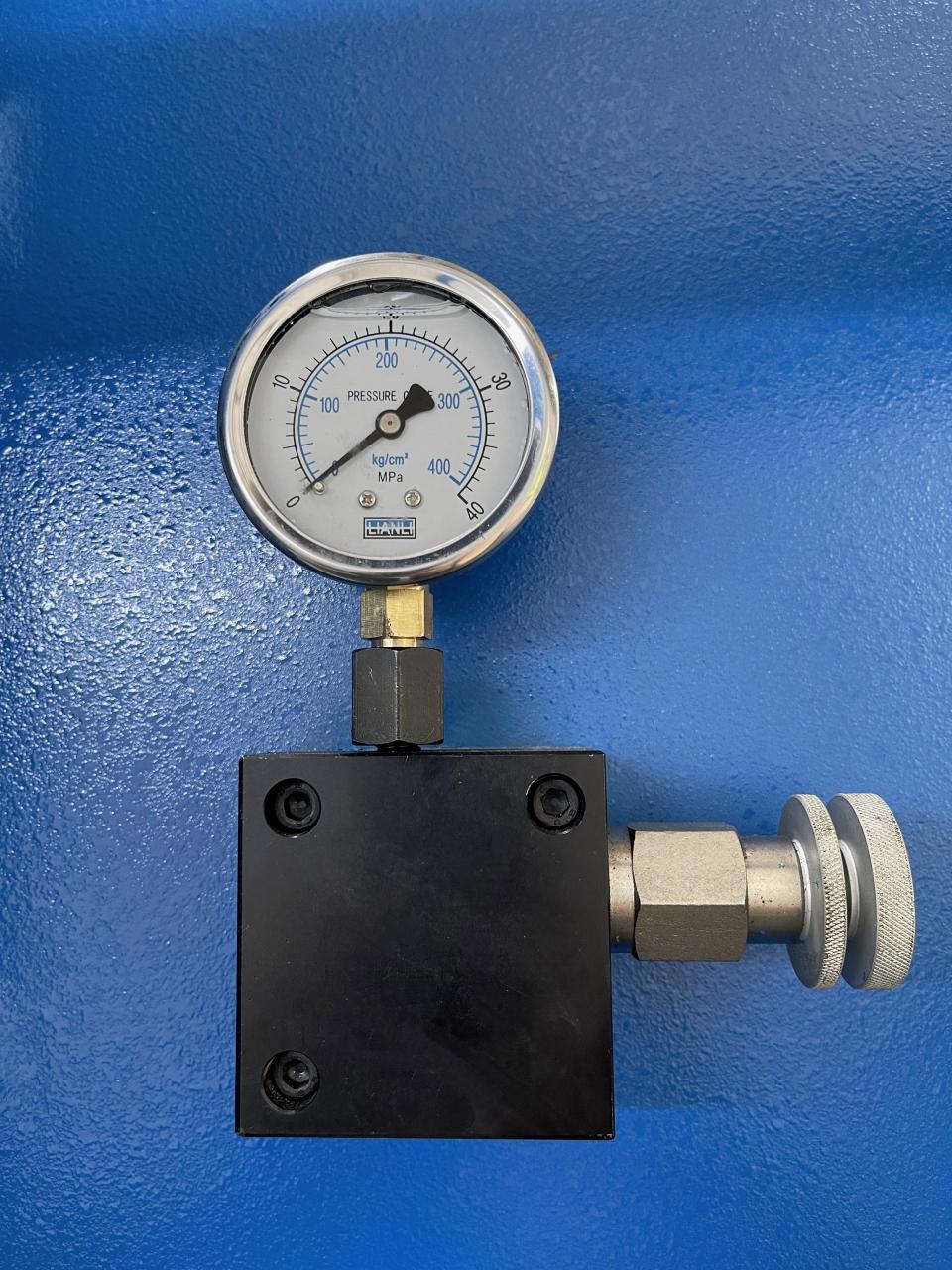

Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신압력계
Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신
EMB 오일 튜브
긴 사용 수명 및 오일 누출 없음
Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신

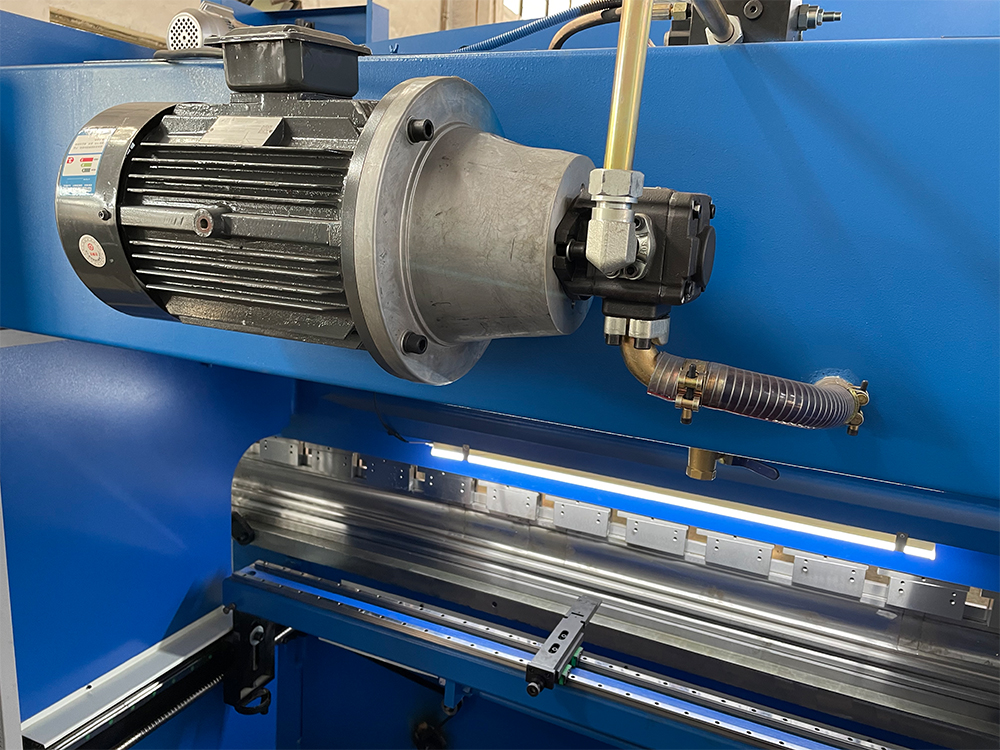

지멘스 모터, 수명을 사용하여 낮은 작동 소음
Bosch Rexroth 밸브 낮은 작동 소음좋은 성능
Wc67k-400T Cnc Plc 수동 시트 벤딩 머신 유압 Nc 프레스 브레이크 머신

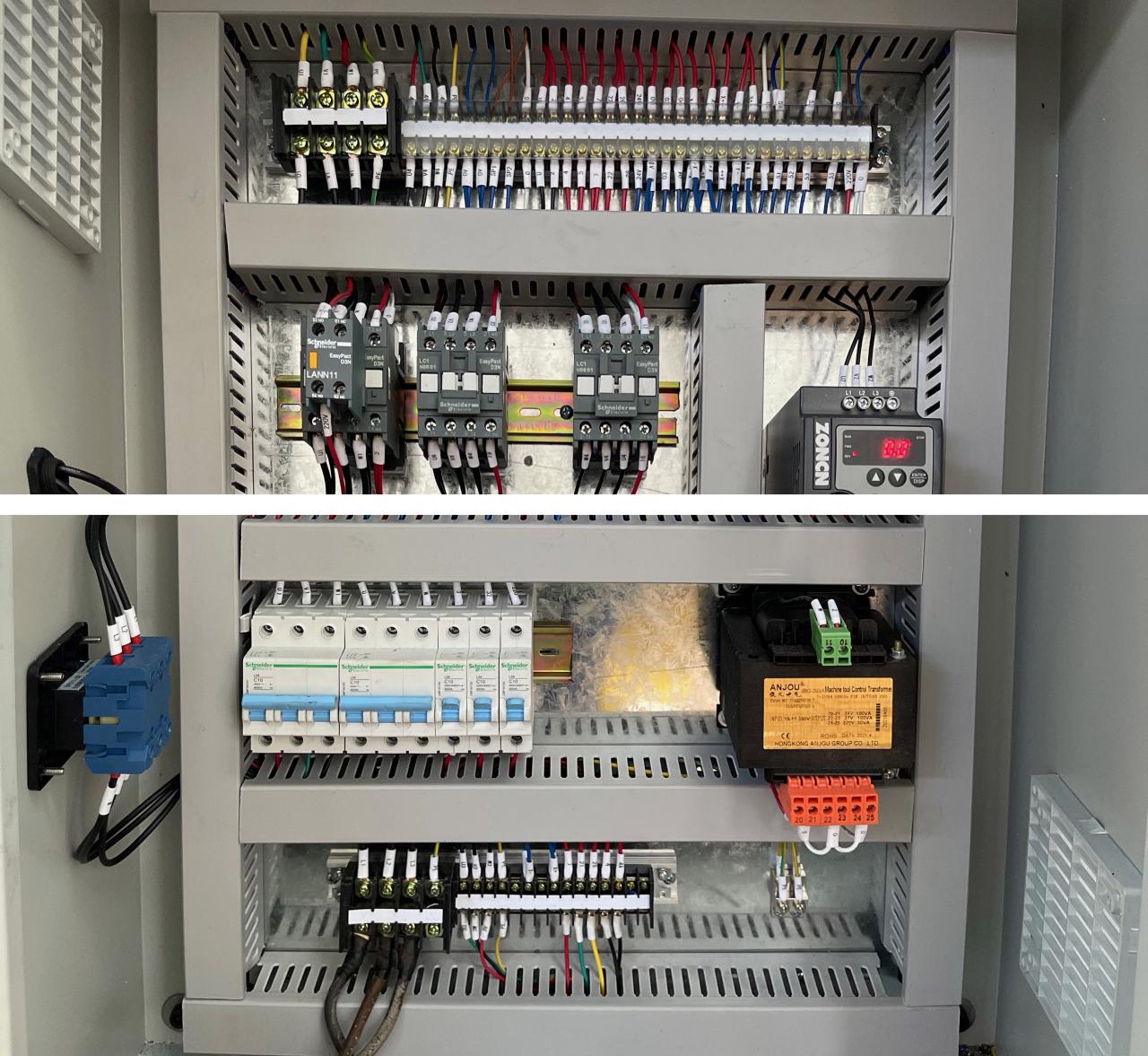

슈나이더 브랜드 구성 요소가 포함된 전기 캐비닛

제품 상세 사항

안건400T/4000400T/5000400T/6000
공칭 압력400040004000KN
작업대 길이400050006000mm
구멍 사이의 거리300040005000mm
목 깊이400400400mm
램 스트로크250250250mm
최대 개방 높이590590590mm
주 모터 동력303030크
치수(L*W*H)4200*2600*40005200*2600*41006200*2600*4300mm

세부

  • 슬라이더 스트로크(mm): 250mm
  • 자동 레벨: 완전 자동
  • 목 깊이(mm): 400mm
  • 기계 유형: 동기화
  • 작업대 길이(mm): 5000mm
  • 작업대 너비(mm): 200mm
  • 차원: 5200*2600*4100mm
  • 조건: 새로운
  • 재질 / 금속 가공: 황동 / 구리, 스테인리스 스틸, ALLOY, 탄소강, 알루미늄
  • 자동화: 자동
  • 추가 서비스: 엔드 포밍
  • 연도: 2021년
  • 무게(KG): 23000
  • 모터 전력(kw): 30kw
  • 주요 판매 포인트: 지속 가능
  • 보증: 2년
  • 적용 산업: 건축 자재 상점, 기계 수리점, 제조 공장, 건설 작업, 금속판 가공
  • 쇼룸 위치: 없음
  • 마케팅 유형: 신제품 2022
  • 기계 시험 보고서: 제공
  • 영상출입검사 : 제공
  • 핵심 부품 보증: 2년
  • 핵심 부품: 베어링, 모터, 펌프, 기어, PLC, 압력 용기, 엔진, 기어박스
  • 제품 이름: 유압 CNC 압박 브레이크 기계
  • 제어 시스템: E21/DA41S/Cyb Touch8
  • 모터: 지멘스 BEIDE
  • 유압 시스템: 렉스로스
  • 전기 부품: 슈나이더
  • 씰 링: NOKJapan
  • 볼나사 리니어 가이드: HIWIN
  • 색상: 고객 선택
  • 배달: 15일
  • 기능: 고성능
